故障诊断：由于该车为全新商品车，按照步骤首先检查车辆遥器是否正常，结果为正常。按下发动机启动／停止按钮，并踩下制动踏板，发现车辆无法进入READY状态；观察仪表台，发现显示屏上亮起12V充电指示灯，同时显示12V充电系统故障请勿驾驶、电力系统故障请勿驾驶等故障信息。另外，高压蓄电池电量表显示为0格（图1）。

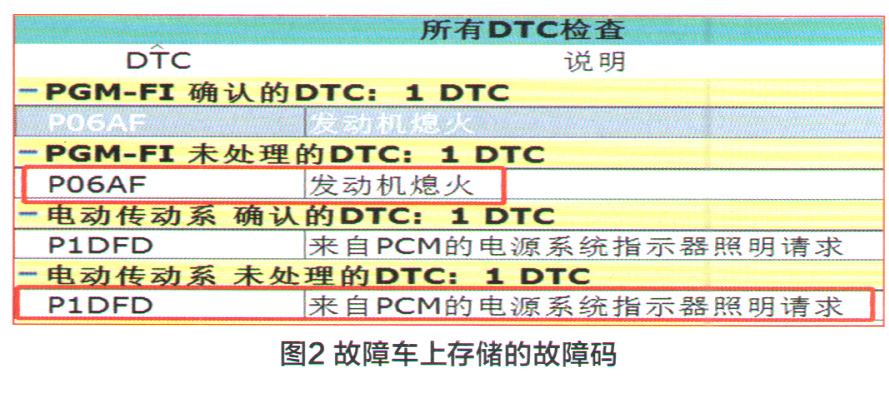

    根据仪表台上的故障提醒信息，对12V蓄电池进行检查，发现该蓄电池的电量仅为7%，为确保能顺利检测，先更换了12V蓄电池，然后使用HDS对车辆进行检测，发现系统存有两个故障码（图2） : P06AF一发动机熄火；P1DFD-来自PCM的电源系统指示器照明请求。

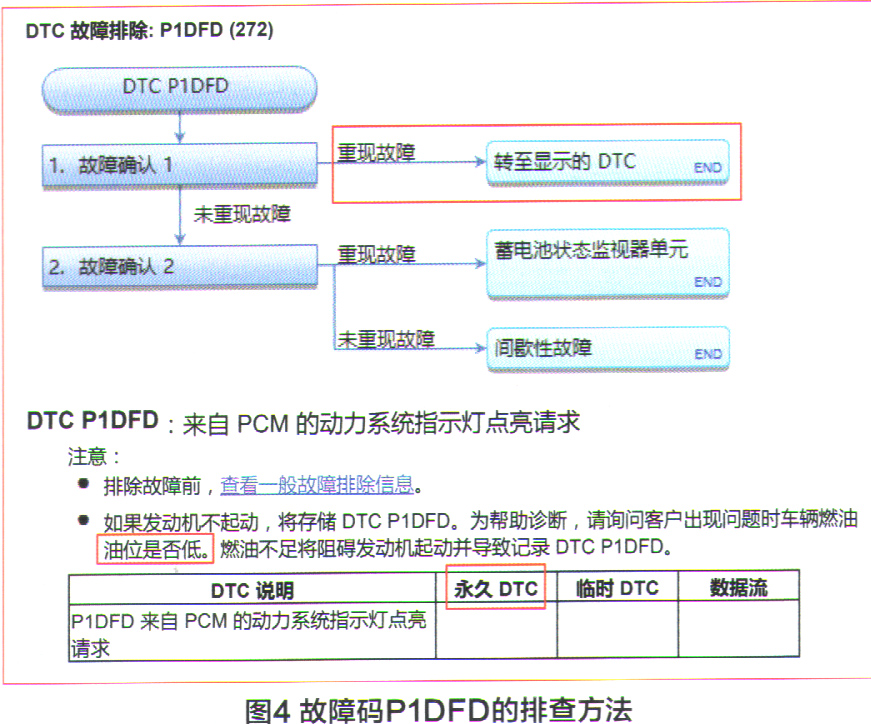

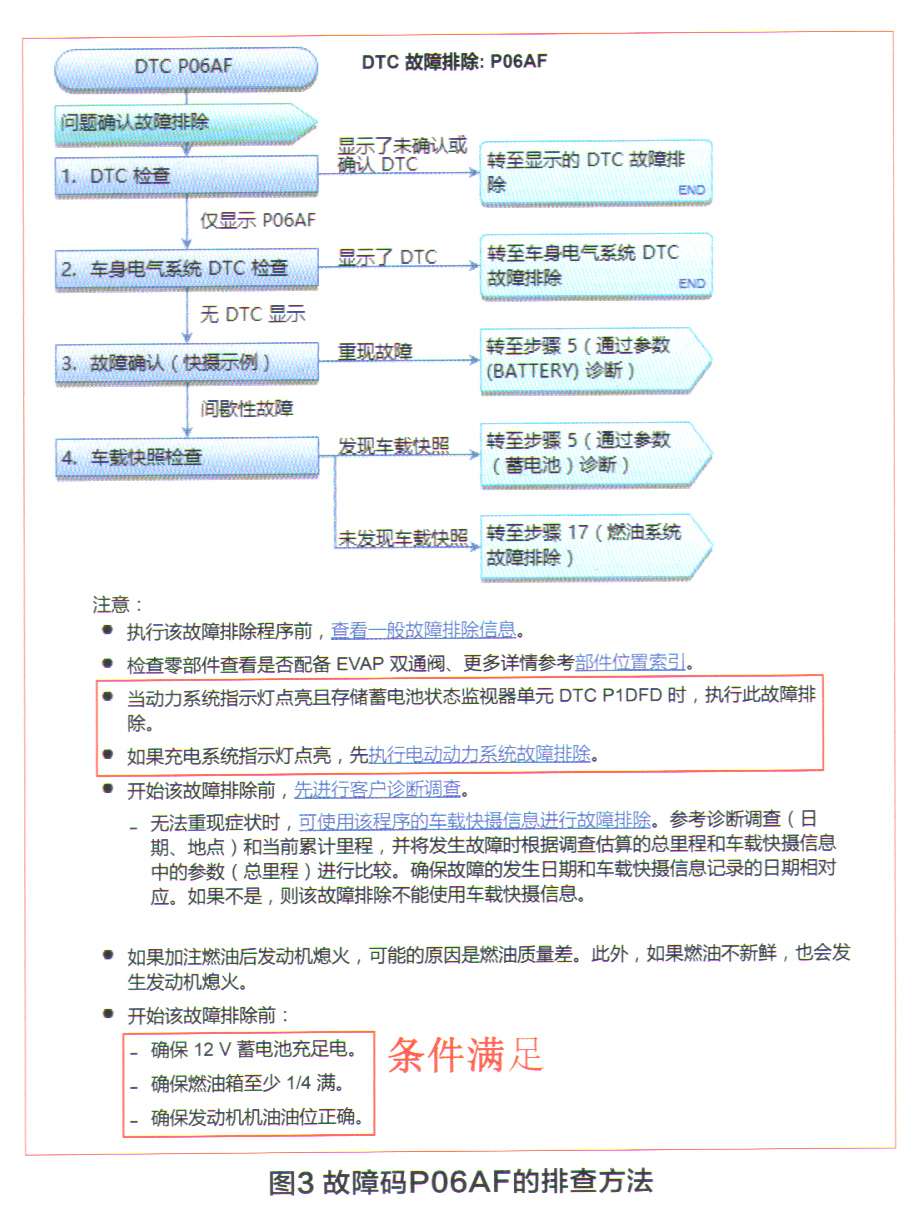

  介查阅电子维修手册，对于故障码P06AF的排查方法如图3所示。根据该故障码的维修指引，需要对电力系统的故障码P1DFD进行排查（图4）。

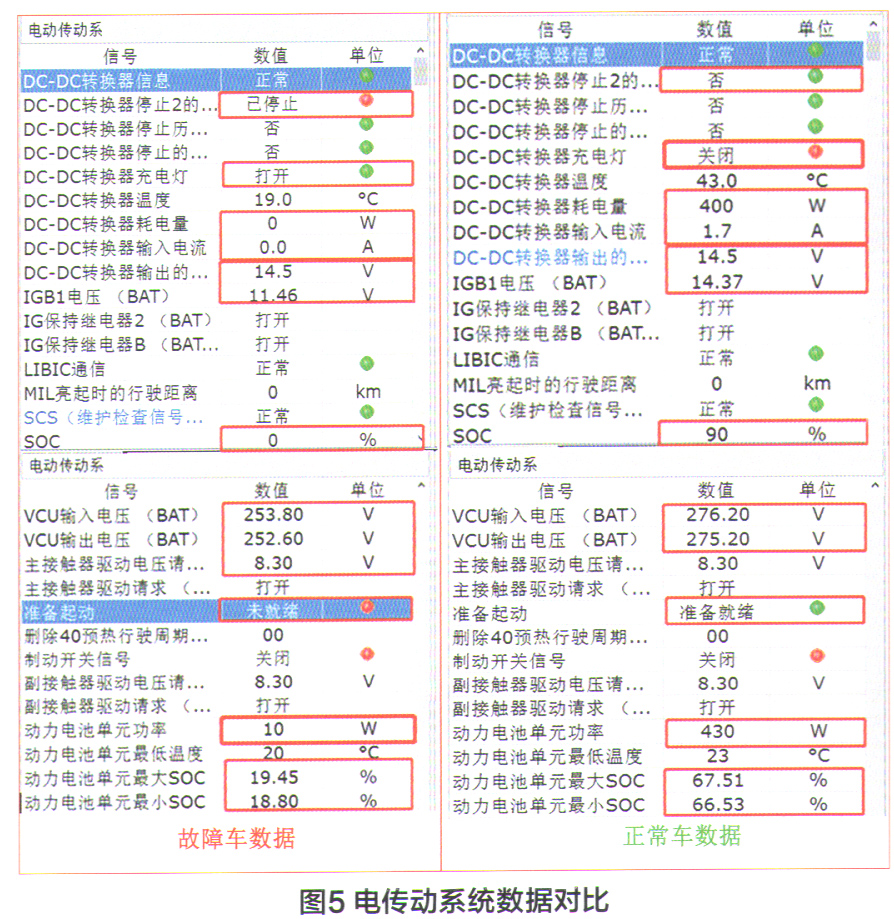

    根据电子维修手册指引无法确定故障部位。考虑到这是一辆全新商品车，不可随意做替换测试，只能将该车辆电动传动系统的数据记录下来进行原因分析。将故障车电动传动系统数据进行截屏，同时找到同款正常车的数据进行对比，发现有多处数据异常（图5）。
