本田CR-V（2. 4L）发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2013-05-14 17:02:42

    适用2007～2012年本田CR-V（2. 4L）车型
    （一）拆卸方法
    注意：使凸轮轴链条远离磁场。
    (1)拆下前轮。
    (2)拆下挡泥板。
    (3)拆下传动带。
    (4)拆下气门室盖。
    (5)使1号活塞在上止点（TDC）位置。可变气门正时控制（VTC）执行器上的冲印标记A和排气凸轮轴链轮上的冲印标记B应该在顶部。对准可变气门正时控制执行器和排气凸轮轴链轮上的TDC标记C,如图32所示。

    (6)断开VTC机油控制电磁阀插接器A，如图33所示。

    (7)拆下VTC机油控制电磁阀。
    (8)拆下曲轴带轮。
    (9)在油底壳下放置一个千斤顶和木块，以支撑发动机。
    (10)拆下搭铁电缆A，然后拆下发动机侧支座托架B，如图34所示。

    (11)拆下发动机侧支座托架安装螺栓，如图35所示。

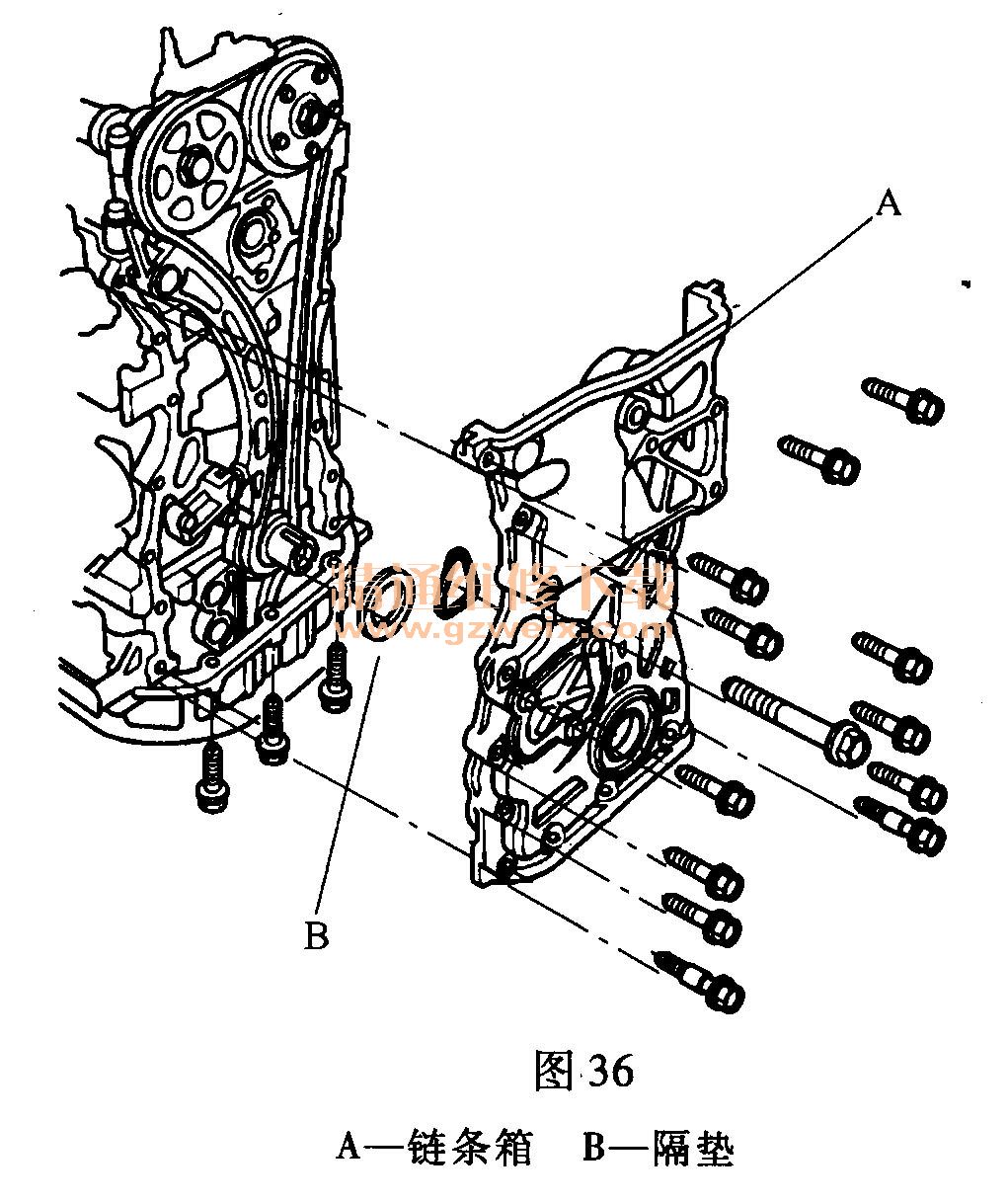

    (12）拆下凸轮轴链条箱A和隔垫B，如图36所示。

    (13)松弛地安装曲轴带轮。
    (14)逆时针旋转曲轴，以压缩自动张紧器。
    (15)将锁A上的孔与自动张紧器B上的孔对准，然后将一个1. 2mm直径的锁销C插入孔中，如图37所示。顺时针转动曲轴以固定销。

    (16)拆下自动张紧器，如图38所示。

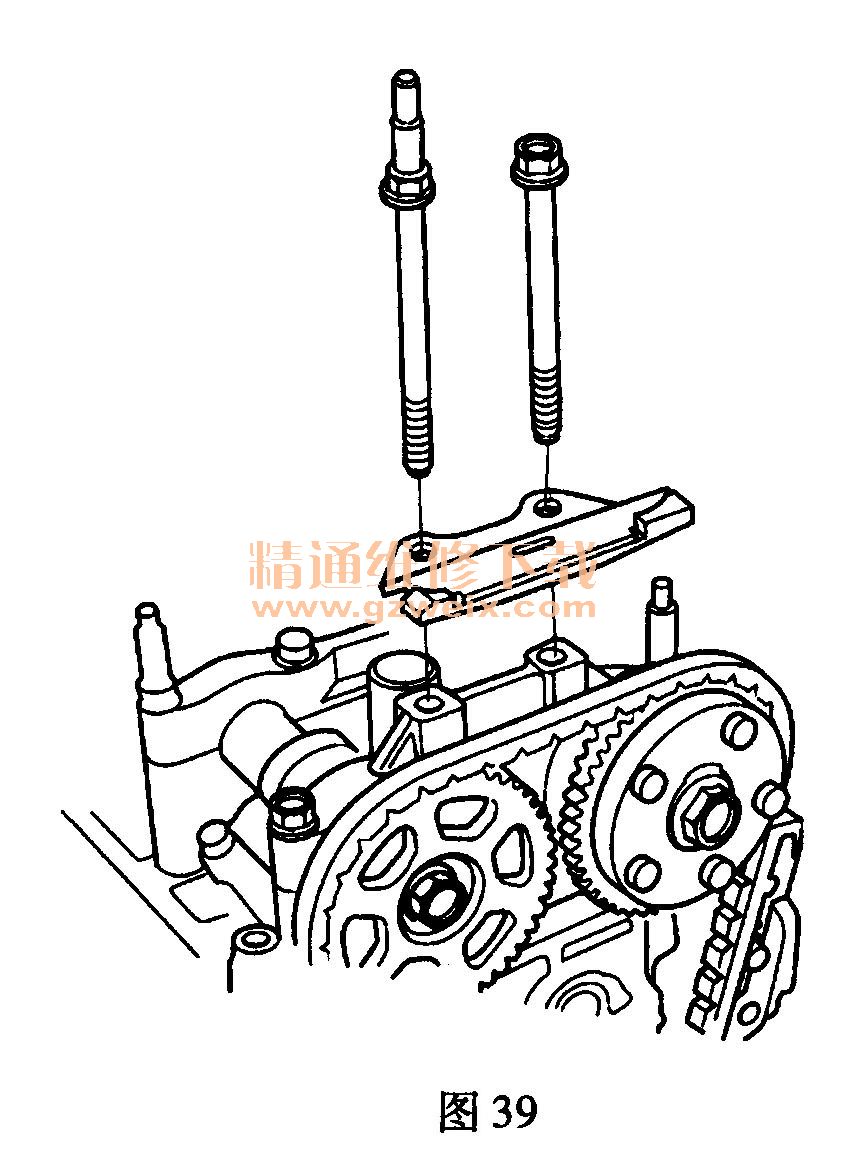

    (17)拆下凸轮轴链条上导板，如图39所示。

    (18)拆下凸轮轴链条导板A和张紧器臂B，如图40所示。

    (19)拆下凸轮轴正时链条。
