（二）安装方法
    (1)清理正时带轮、正时带导向板和上、下盖。

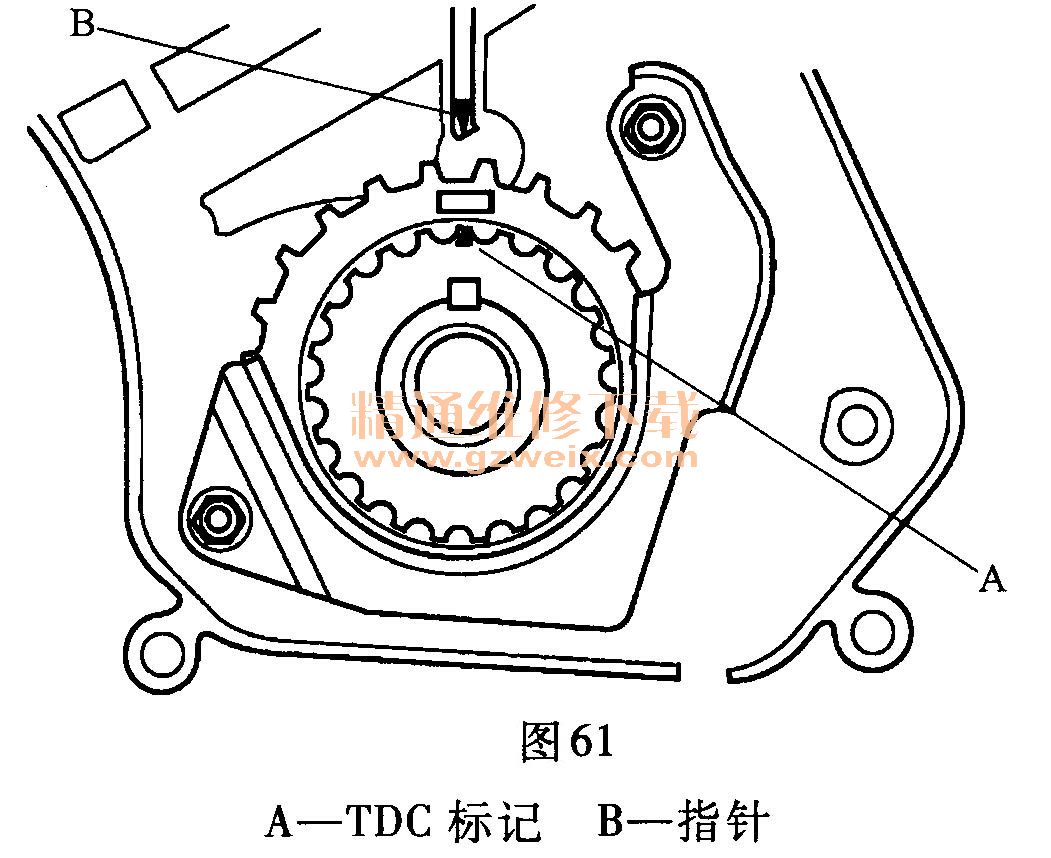

    (2)通过将正时带驱动轮齿上的TDC标记A对准机油泵上的指针B，将正时带驱动轮设定到上止点（TDC)，如图61所示。

  (3)通过将凸轮轴带轮上的TDC标记A对准后盖上的指针B，将凸轮轴带轮设定到TDC，如图62所示。

    (4)将蓄电池夹紧螺栓从后盖上拆下。

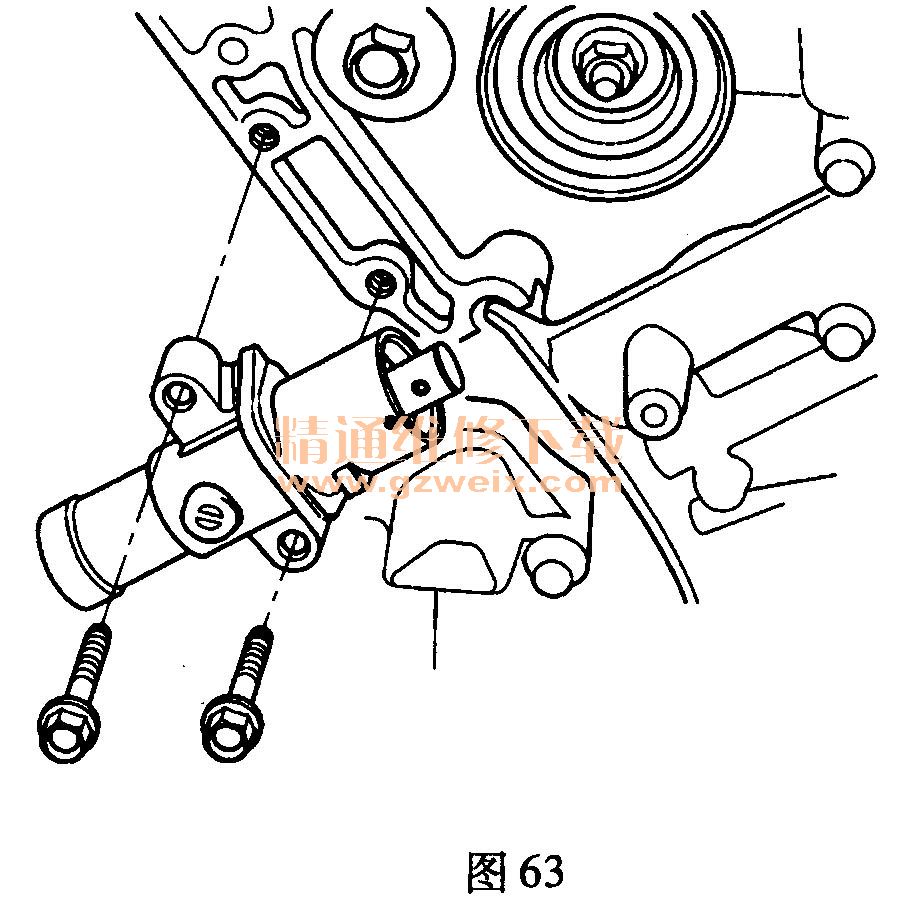

    (5)拆下自动张紧器，如图63所示。

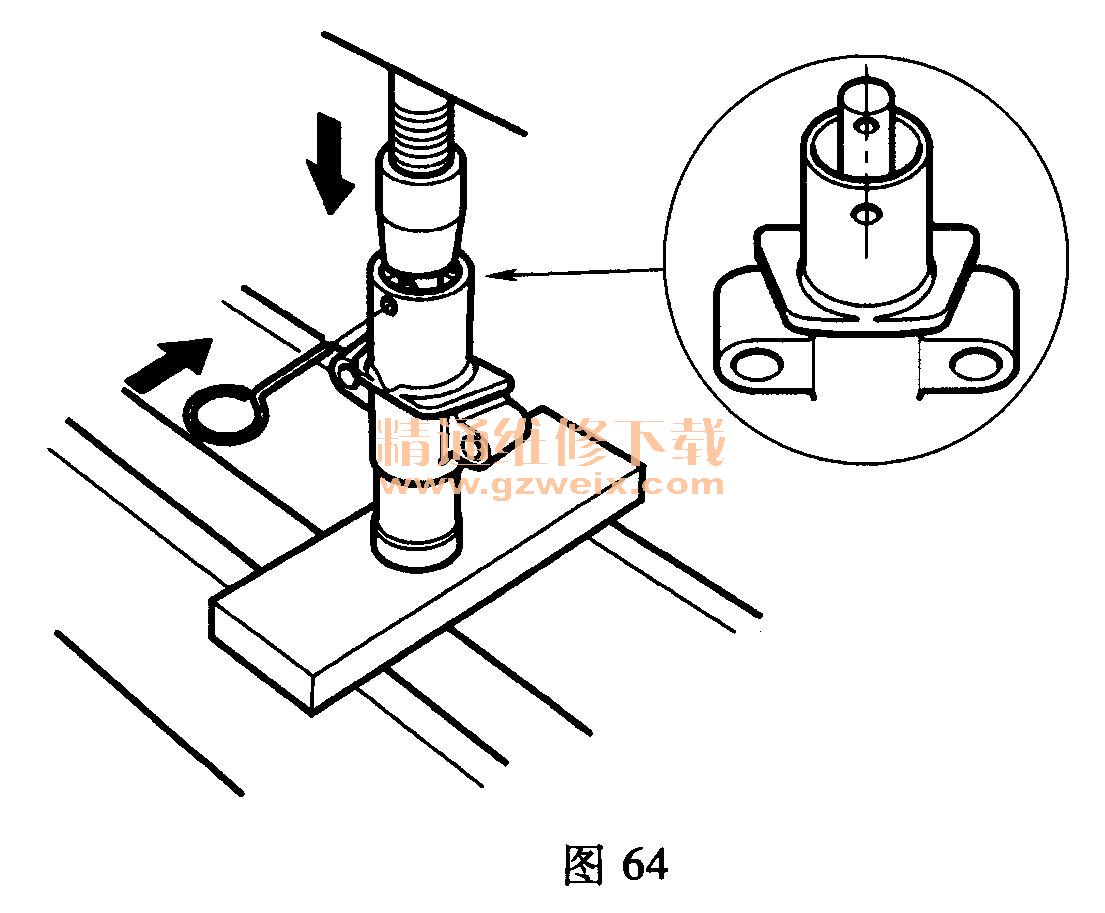

    (6)将连杆上的孔与自动张紧器的壳体对准，如图64所示。

    (7)使用液压调节器缓慢地压缩自动张紧器。将一个2mm的销插入壳体和连杆中。
注意：压缩压力不应超过9800N。

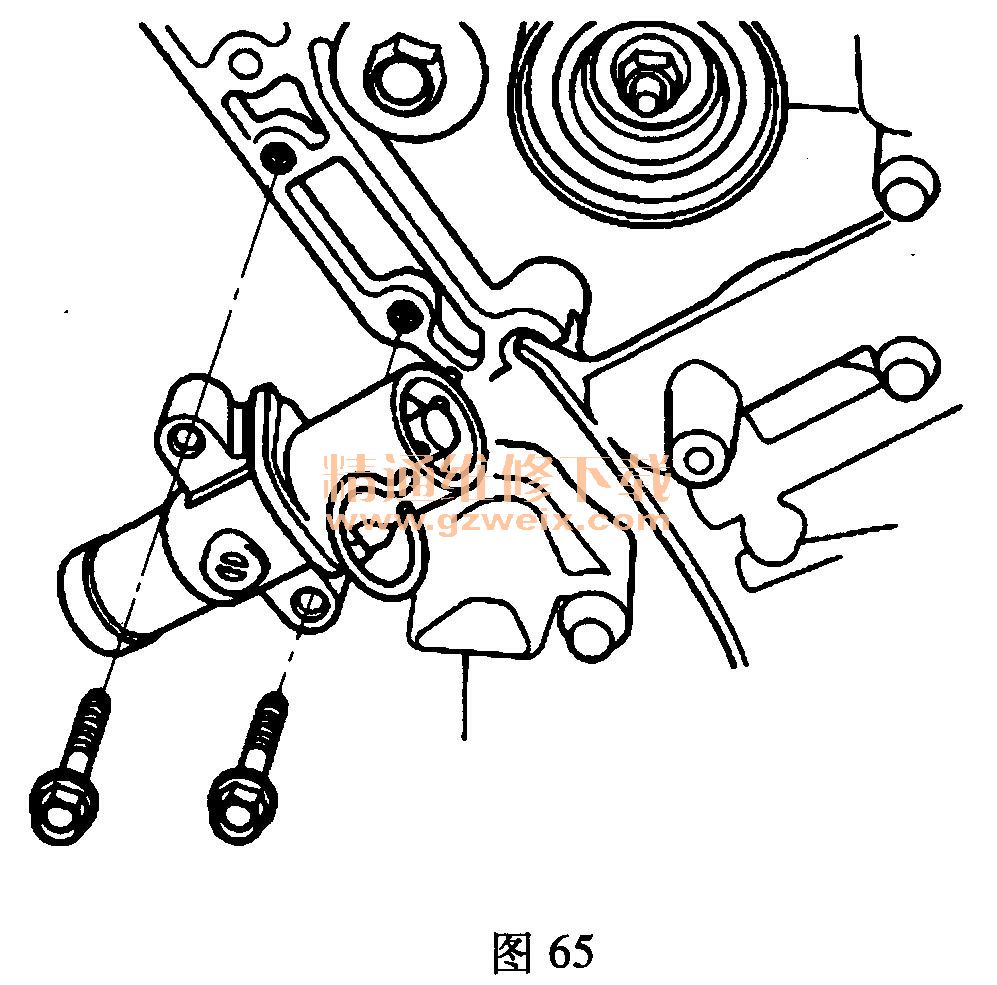

    (8)安装自动张紧器，如图65所示。

    注意：确保销保持就位。

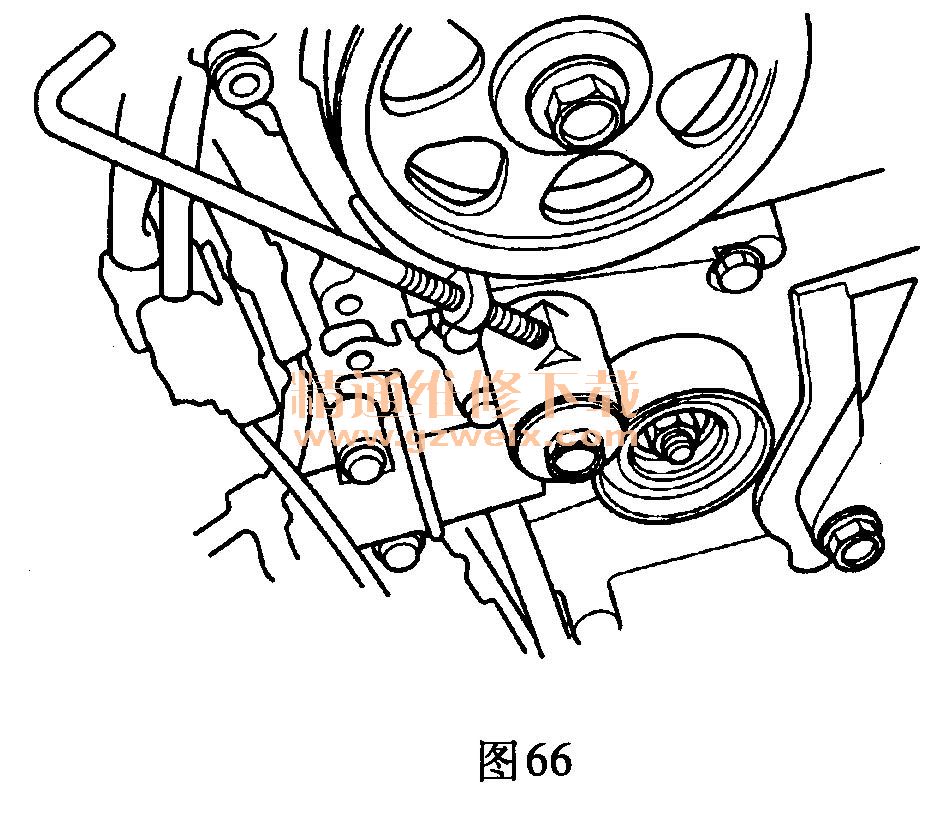

    (9)如图66所示，紧固蓄电池夹紧螺栓，以固定正时带调节器。用手紧固，切勿使用扳手。

    (10)用一个新的惰轮螺栓松弛地安装惰轮，使惰轮能移动但不会脱落。

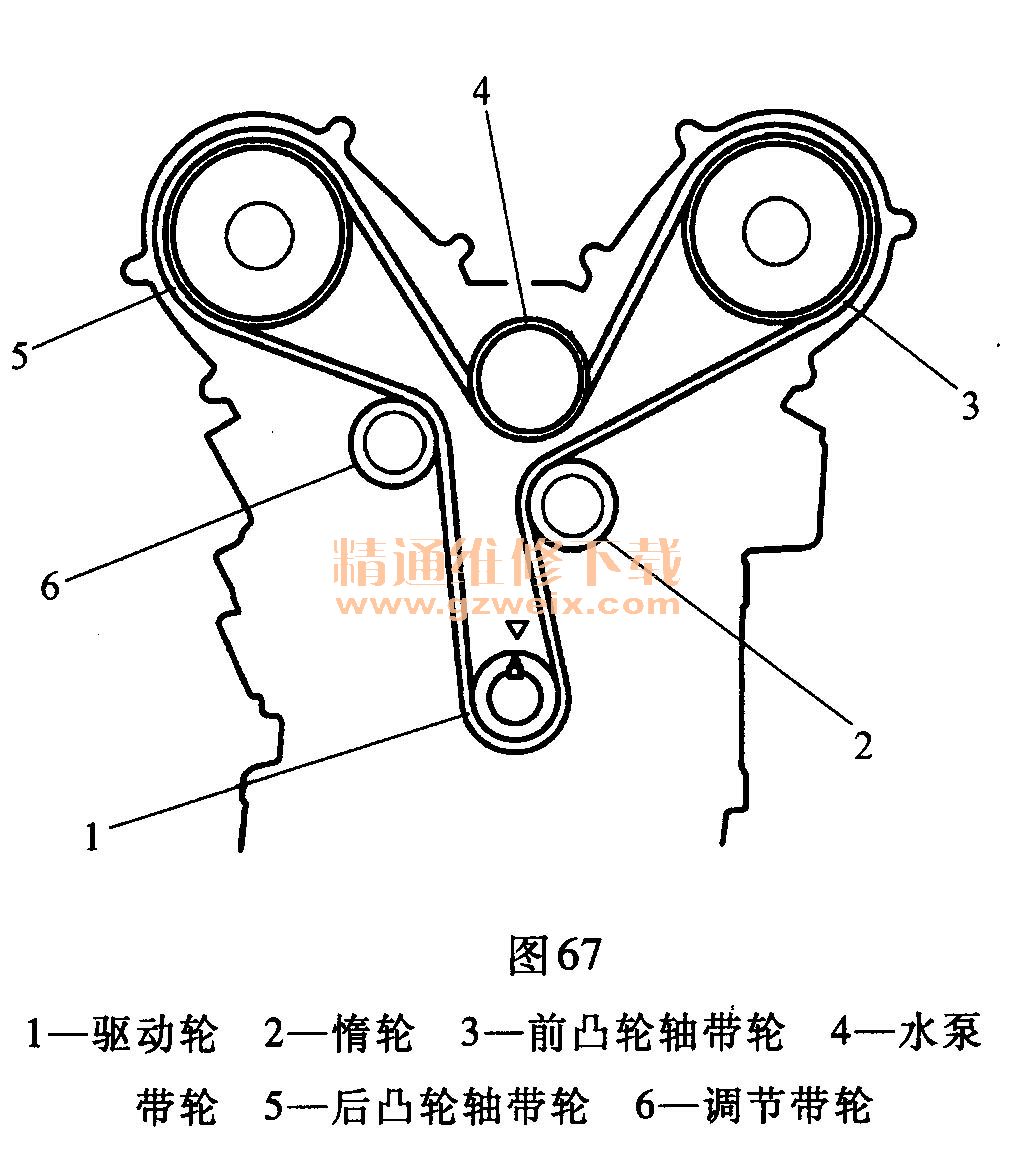

    (11)从驱动轮开始，按逆时针顺序安装正时带：1)驱动轮，2)惰轮，3)前凸轮轴带轮，4）水泵带轮，    5）后凸轮轴带轮，6）调节带轮，如图67所示。

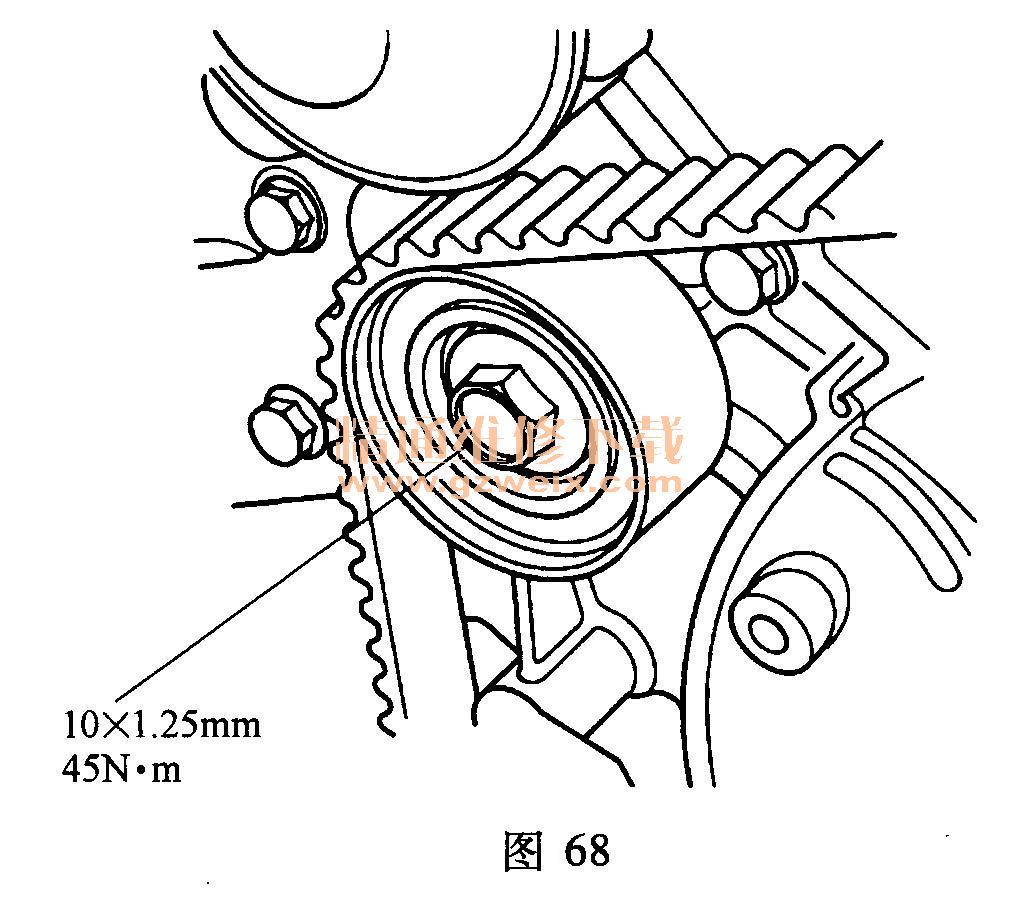

    (12)紧固惰轮螺栓，如图68所示。

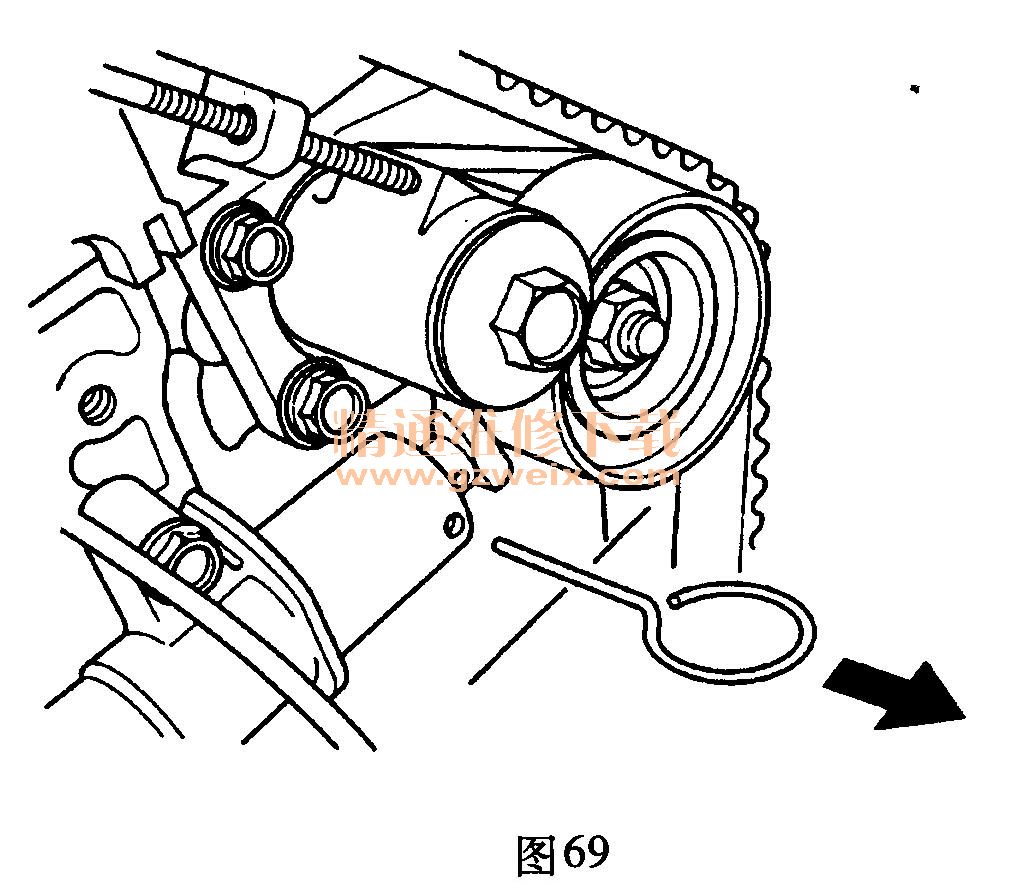

    (13)将销从自动张紧器上拆下，如图69所示。

    (14)将蓄电池夹紧螺栓从后盖上拆下。
    (15)安装发动机侧支座托架的下半部分。

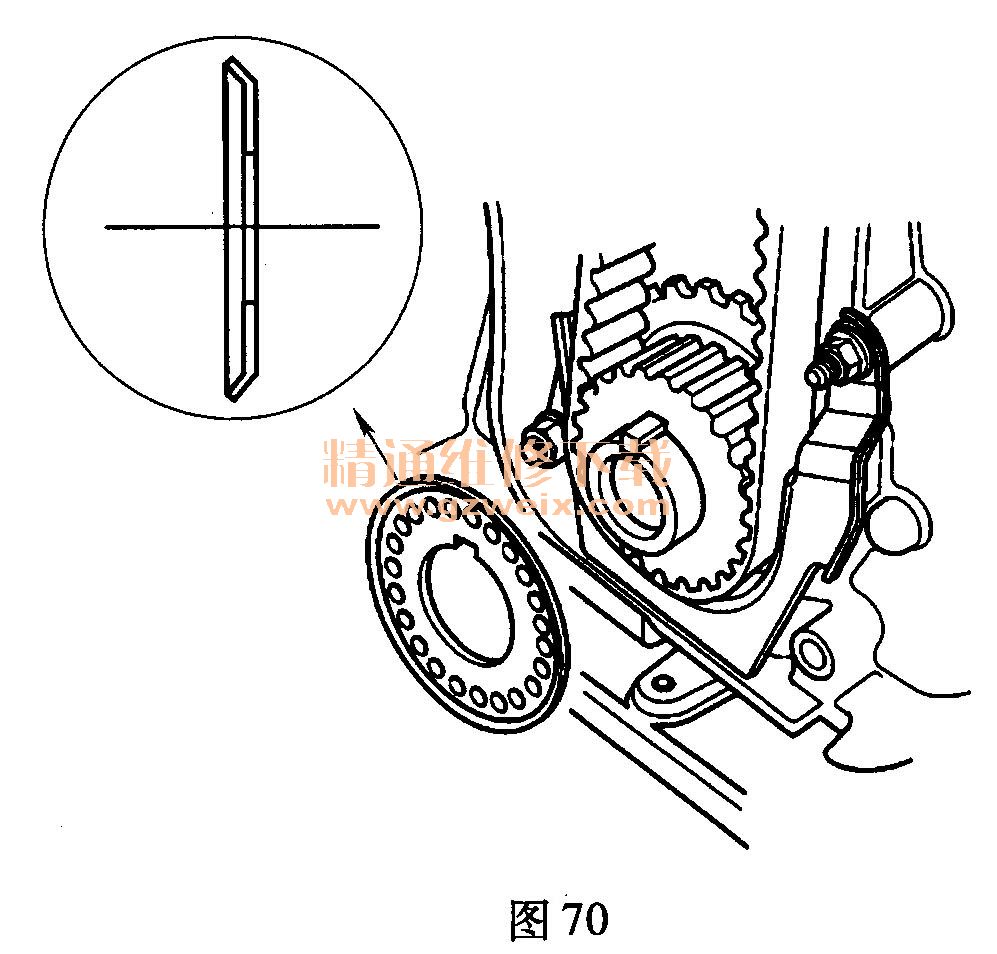

    (16)如图70所示，安装正时带导向板。

    (17)安装下盖。
    (18)安装前上盖和后上盖。
    (19)安装曲轴带轮。
    (20)顺时针方向旋转曲轴带轮约6圈，以将正时带定位在带轮上。
    (21)转动曲轴带轮，使其白色标记A与指针B对准，如图51所示。
    (22)检查凸轮轴带轮标记，如图71所示。

    (23)安装发动机侧支座托架的上半部分，然后紧固安装螺栓。
    (24)安装搭铁电缆。
    (25)安装传动带自动张紧器。
    (26)安装挡泥板。
    (27)安装右前轮。
    (28)执行曲轴位置模式清除／曲轴位置模式学习程序。
