现代瑞纳（1. 6L G4FC）发动机正时校对方法
来源：本站整理  作者：佚名  2013-05-15 16:35:38


    (16)拧下曲轴螺栓B和曲轴带轮A,如图20所示。

    (17)拆卸正时链条盖A，如图21所示。

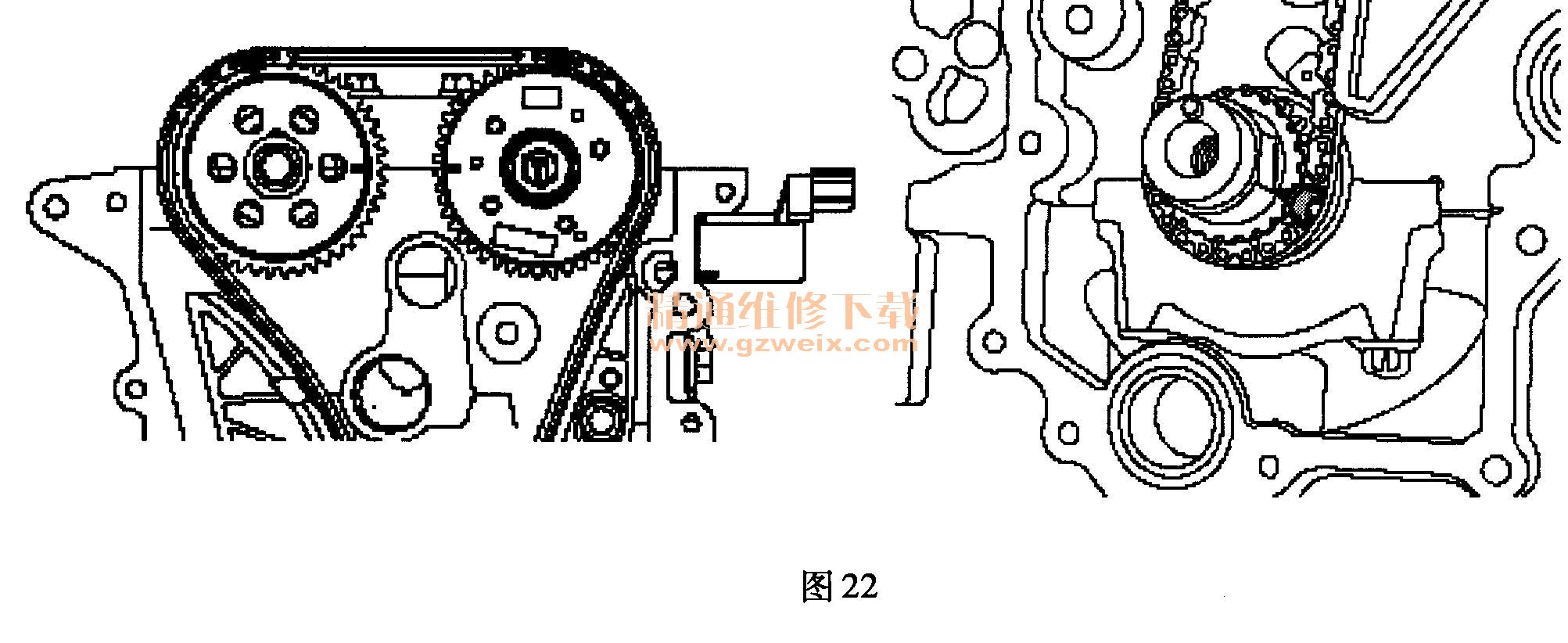

    (18)对齐凸轮轴链轮正时标记和气缸盖的上表面，将1号气缸设置在TDC位置。检查曲轴的定位销是否朝向发动机上方，如图22所示。

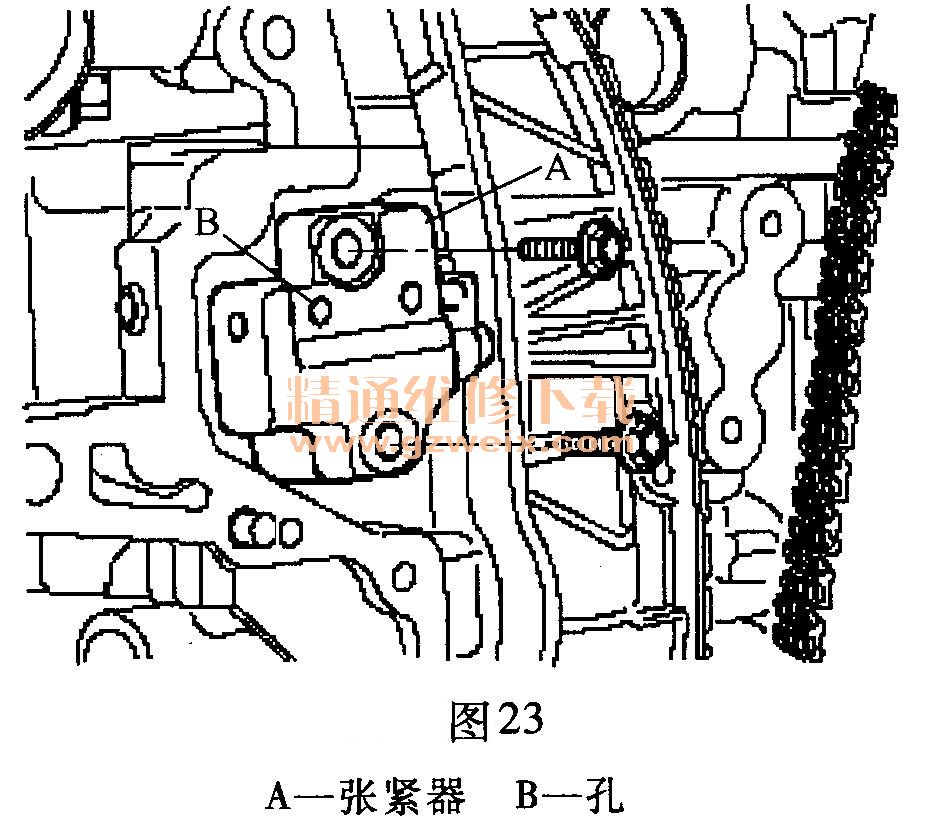

    (19)拆卸液压张紧器A。拆卸张紧器前，在上止点用销通过孔B来固定张紧器的活塞，如图23所示。

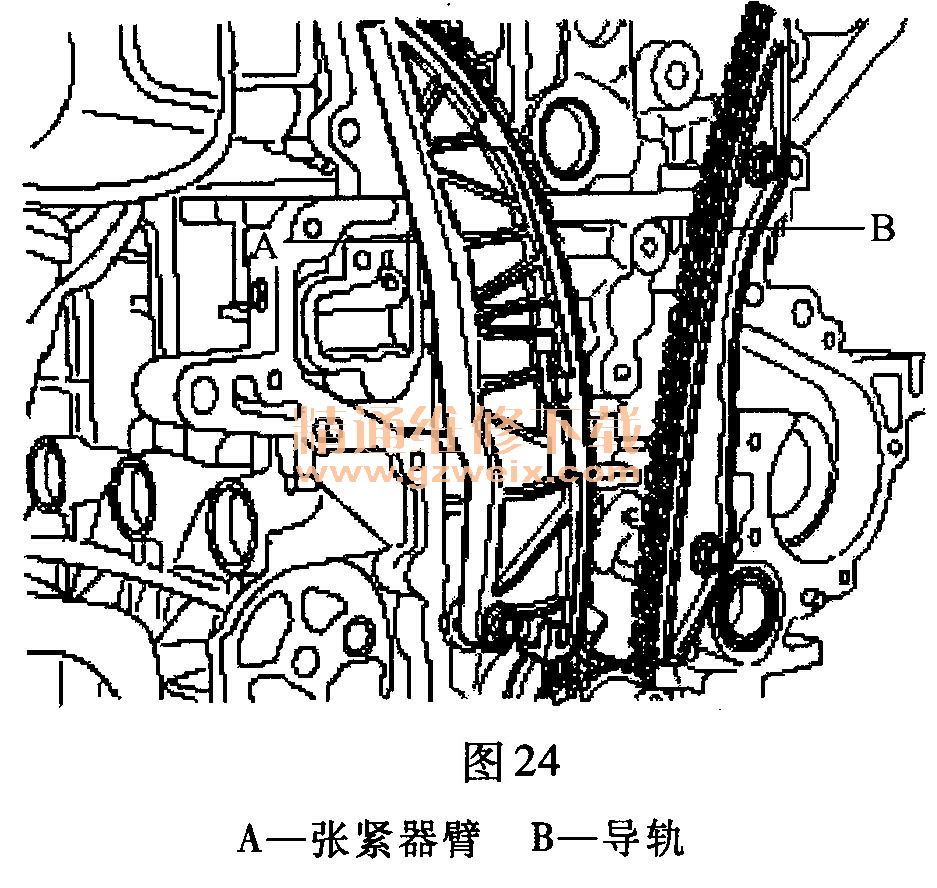

    (20)拆卸正时链条张紧器臂A和导轨B，如图24所示。

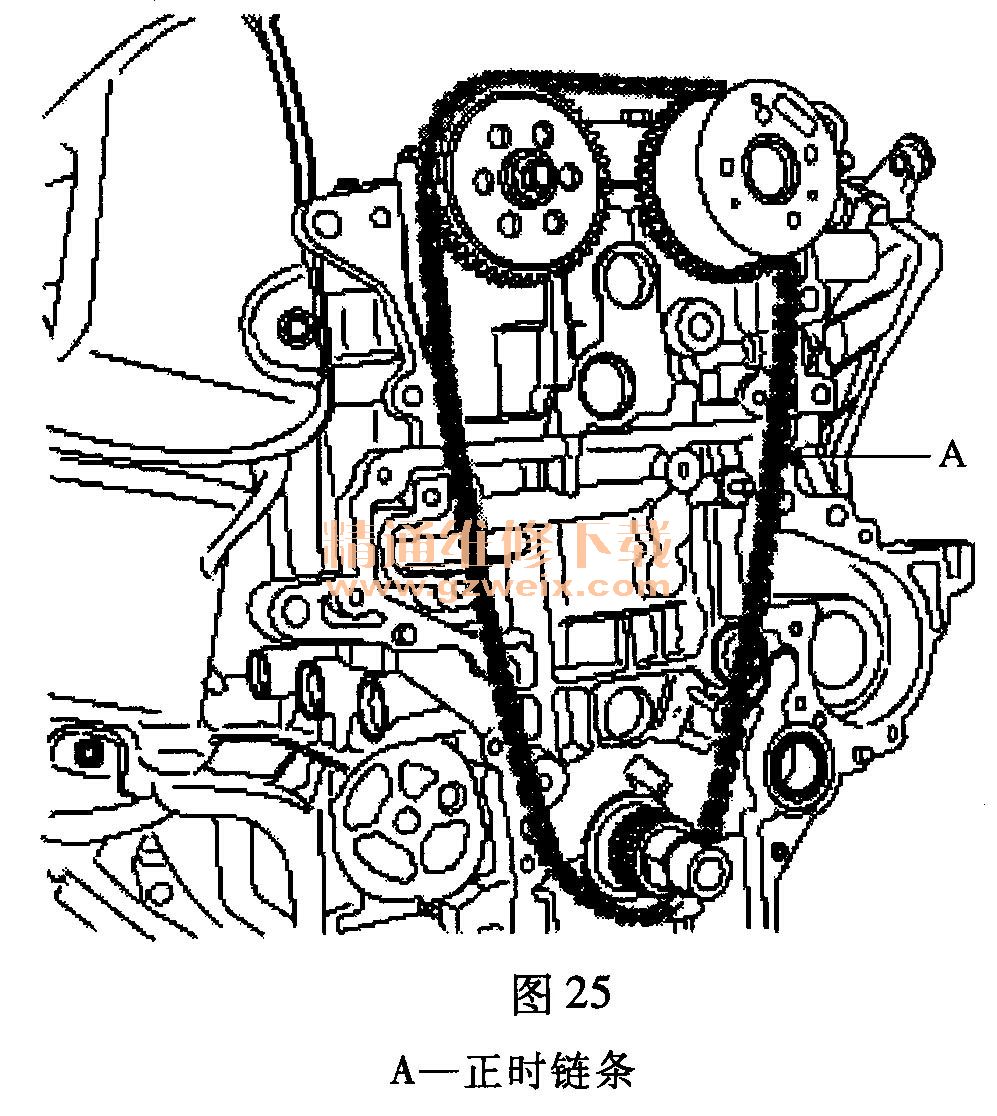

    (21)拆卸正时链条A，如图25所示。
