适用2011～2012年日产楼兰（2.5L QR25DE）车型
    （一）正时系统部件图（图1）

    （二）拆卸方法
    (1)拆下以下零件：PCV软管、进气歧管、点火线圈、驱动带、驱动带自动张紧器。
    (2)拆卸发动机固定支架（右）。
    (3)拆卸摇臂盖。
    (4)拆卸油底壳（下）。
    (5)拆下油底壳（上）和机油集滤器。

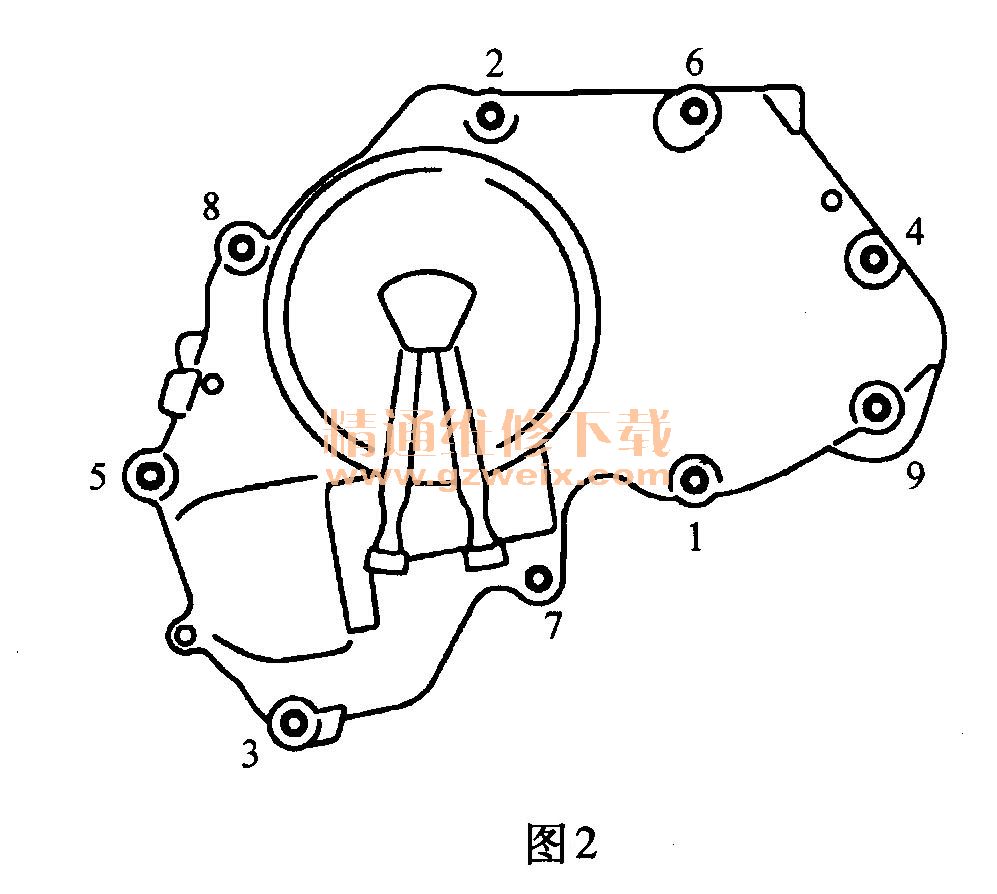

    (6)拆下进气阀正时控制盖。按如图2所示的相反顺序松开螺栓。

    (7)从前盖将凸轮轴链轮之间的链条导板拉出。
    (8)用下列步骤设置1号缸压缩行程上止点：
    1)顺时针旋转曲轴带轮，并将TDC标记对准前盖上的正时标记，如图3所示。

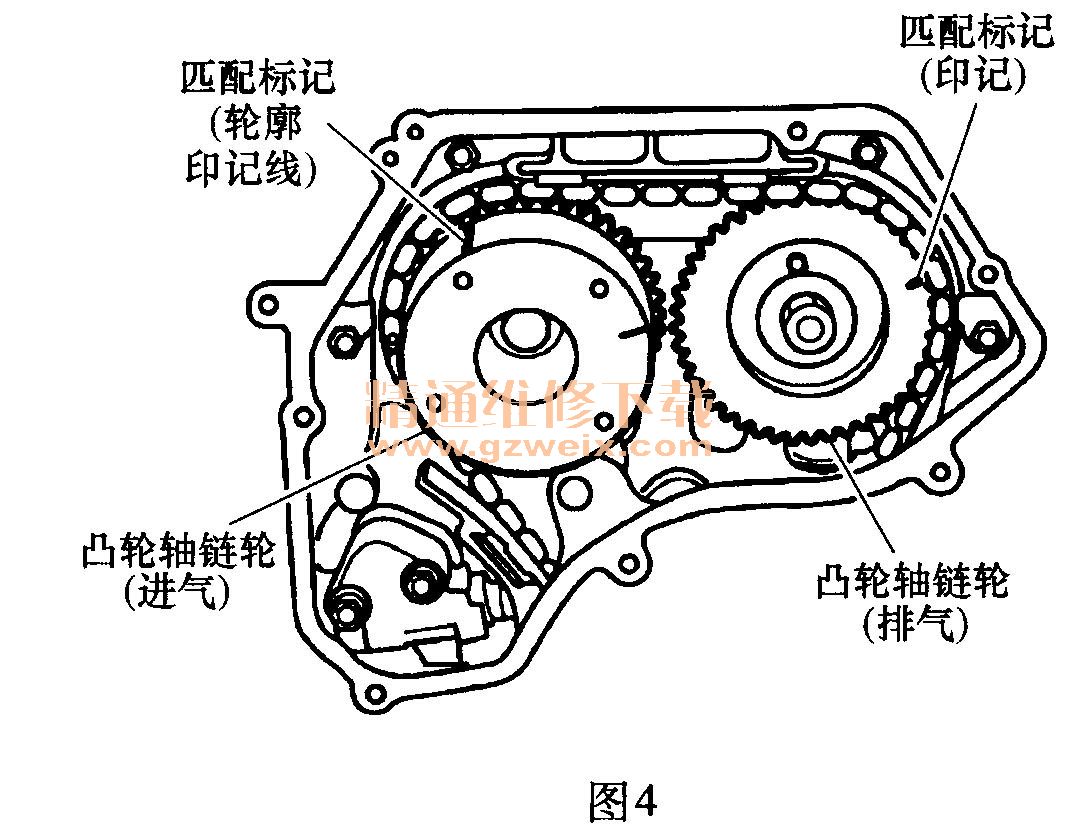

    2)检查凸轮轴链轮的配合面是否在图4所示的位置。如果位置不对，就再转动曲轴带轮一次，使匹配标记与图中所示的位置一致。

    (9)拆下曲轴带轮。
    (10)拆下发动机正时前盖。
    (11)按下列步骤拆下正时链条和凸轮轴链轮：

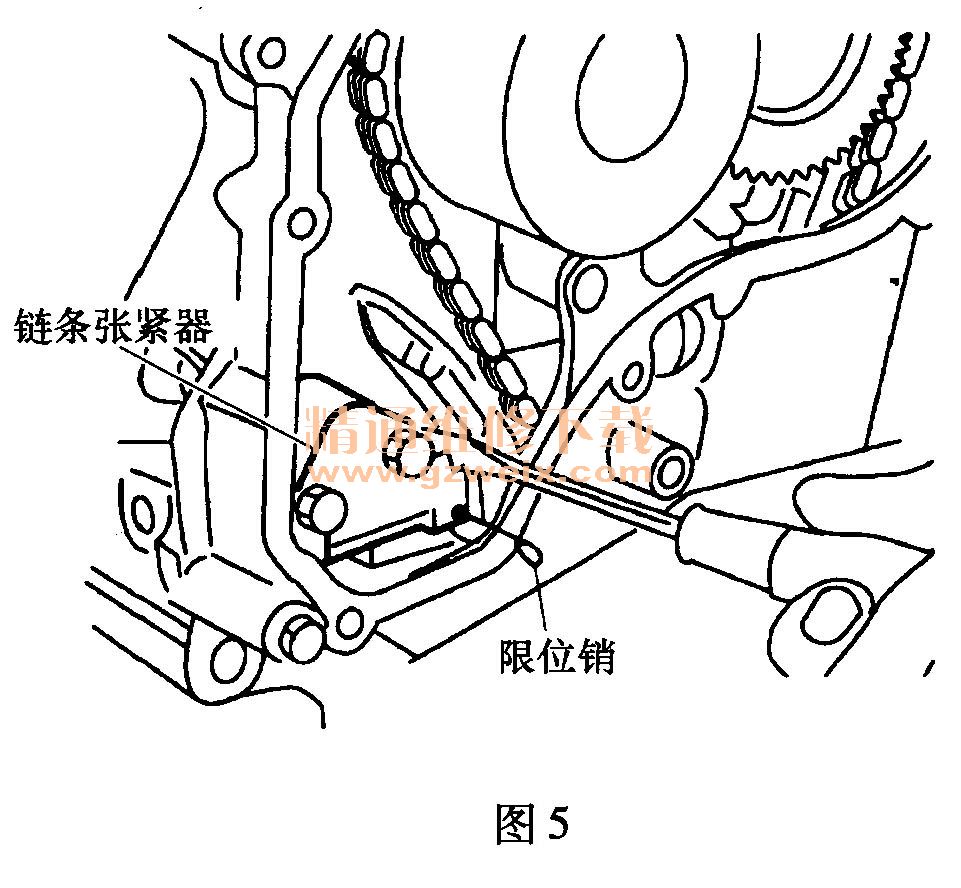

    1)按下链条张紧器柱塞，将限位销插入链条张紧器体上的孔以固定链条张紧器柱塞并拆下链条张紧器，如图5所示。

    注意：使用直径大约0. 5 mm的硬金属销作为限位销。
    2)用扳手固定凸轮轴的六角形部分，如图6所示。松开凸轮轴链轮装配螺栓并拆下正时链条和凸轮轴链轮。

    注意：当拆卸正时链条时，切勿旋转曲轴或凸轮轴。它会造成气门和活塞之间的干涉。
    (12)拆下正时链条松弛侧链条导轨、正时链条张紧侧链条导轨和油泵驱动隔套。
    (13)按照以下步骤拆下平衡器单元正时链条张紧器：
    1)按图7所示方向按下限位器凸耳A，朝正时链条张紧器1方向推动正时链条松弛侧链条导轨B。

    2)在张紧器主体孔C内插入限位销D，以固定正时链条松弛侧链条导轨。
    注意：用直径约1. 2mm的硬金属销作为限位销。

    3)拆下平衡单元正时链条张紧器。
    注意：当无法对齐杆上的孔和张紧器主体上的孔时，略微移动松弛侧链条导轨与孔对齐。
    (14)拆下平衡器单元正时链条和曲轴链轮。
