适用2009～2012年丰田汉兰达（2.7L 1AR- FE）车型
    （一）正时示意图〔图31〕

    提示：图31中的“A”并非正时标记。
    （二）拆卸方法
    (1)拆下正时链条盖。
    (2)将1号气缸设置到压缩上止点（TDC）。
    1)暂时安装曲轴带轮螺栓。
    2)顺时针旋转曲轴，使曲轴正时齿轮和凸轮轴正时齿轮上的正时标记如图31所示。
    提示：如果正时标记没有对准，则再次顺时针旋转曲轴以将其对准。
    3)拆下曲轴带轮螺栓。

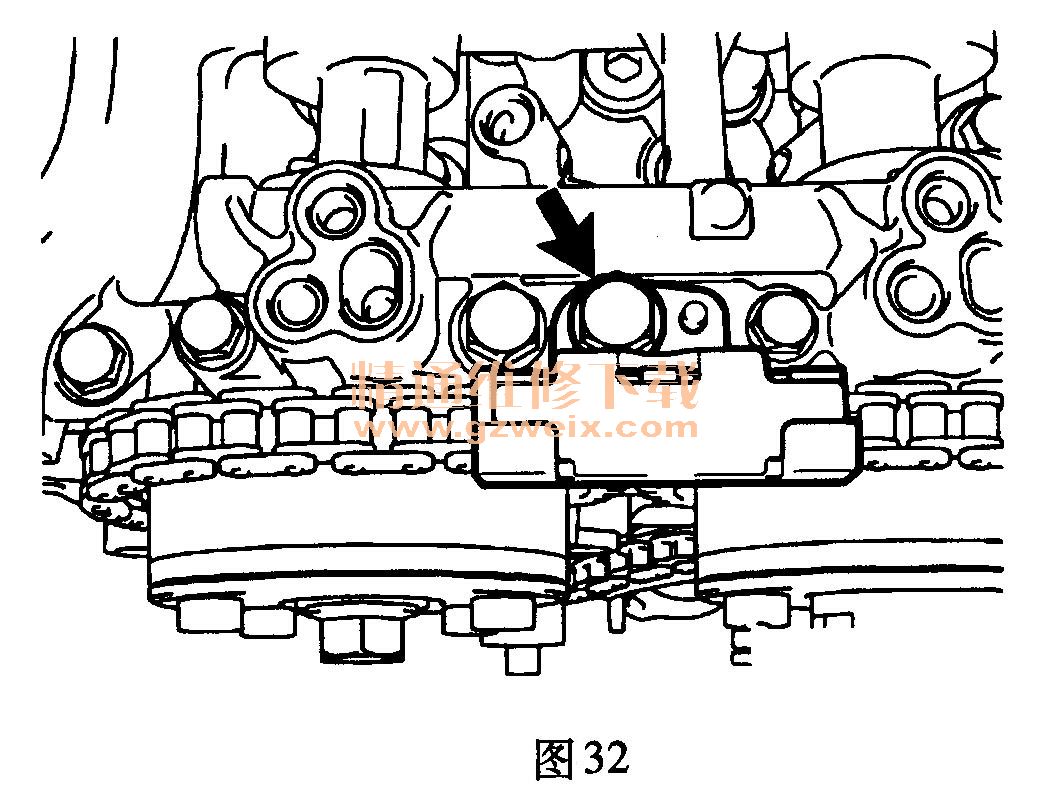

    (3)拆下螺栓和正时链条导板，如图32所示。

    (4)拆卸1号链条张紧器总成。

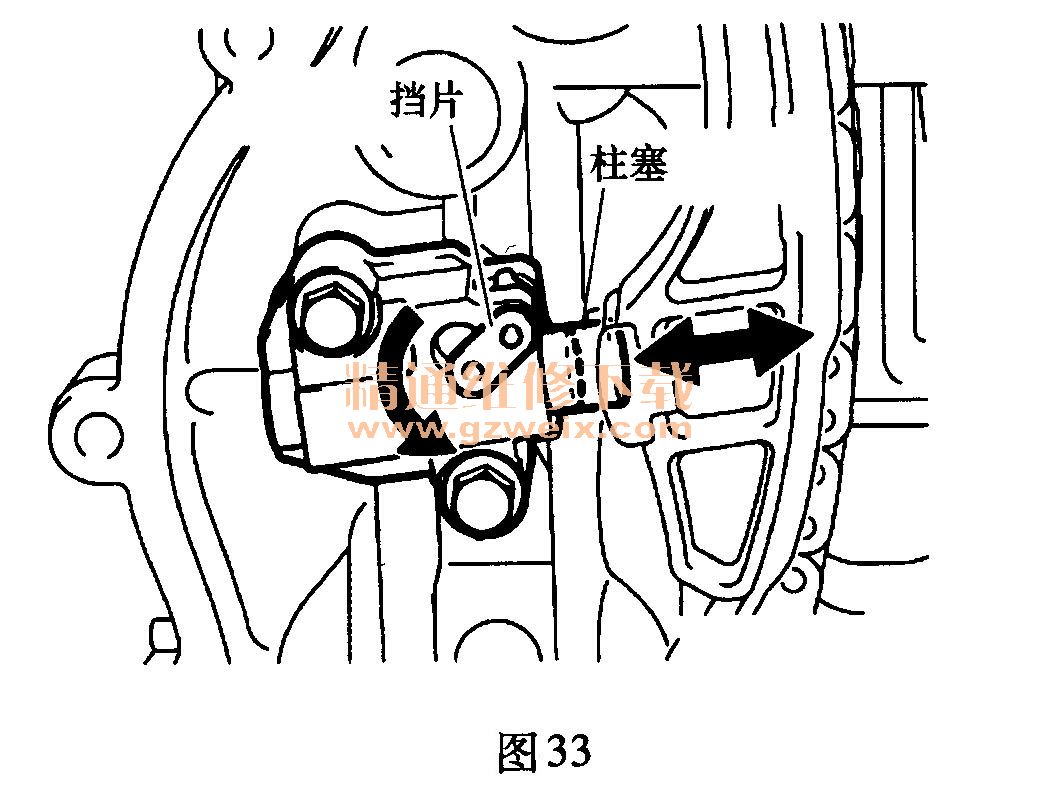

    1)稍微伸长柱塞，然后逆时针旋转挡片并松开锁。一旦松开锁后，将柱塞推入张紧器，如图33所示。

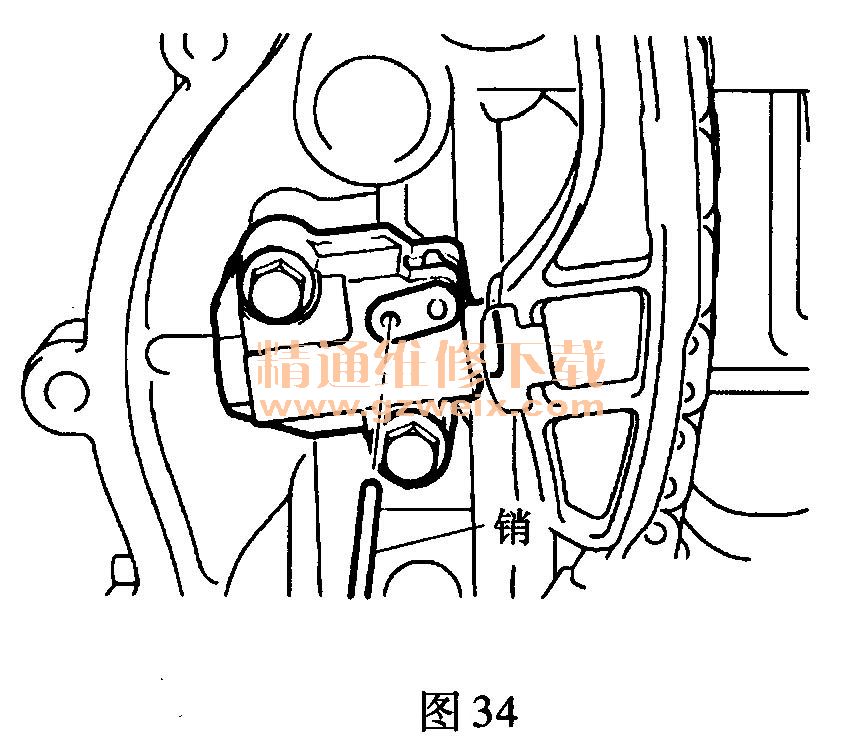

    2)顺时针移动挡片以卡紧锁，并将销插入挡片孔中，如图34所示。

    3)拆下2个螺栓、链条张紧器和衬垫。

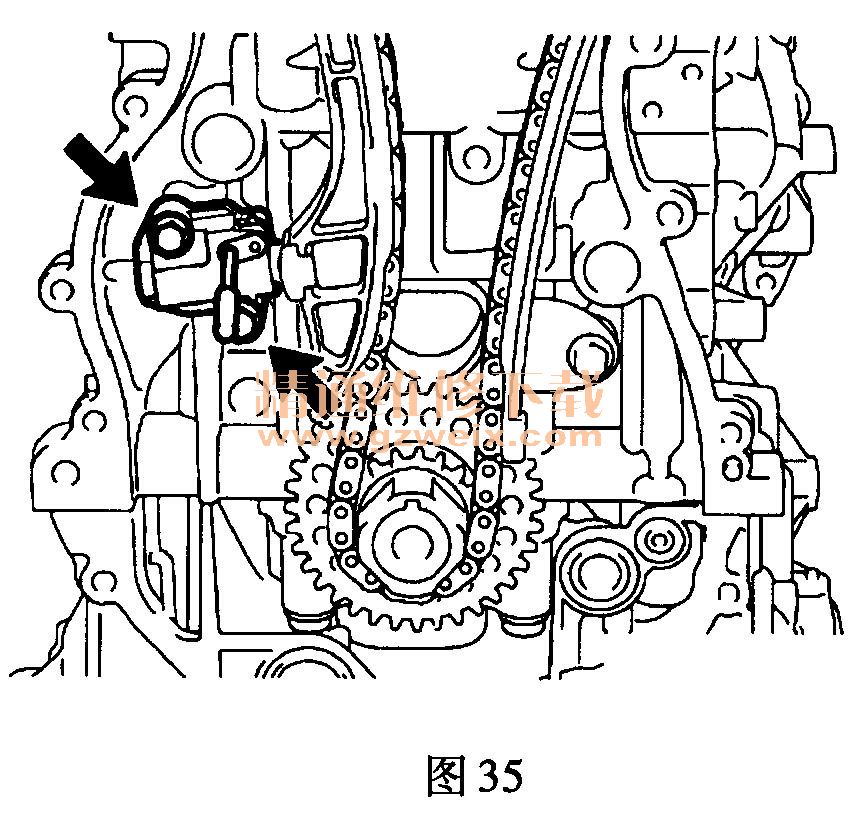

    (5)拆下螺栓和链条张紧器导板，如图35所示。

(6)拆卸链条分总成。
(7)拆下2个螺栓和链条振动阻尼器如图36所示。
