问:一辆2012款一汽丰田“汉兰达”,车龄7年,行驶里程近十万千米。近期发现车辆动力没有之前强劲,上坡时要换成低速档。入厂检修,开始怀疑是长期没有清洁燃油系统所致,于是清洗了进气滤清器和节气门阀体,也检查了火花塞和喷油器等。不料出厂只行驶数百千米后,发动机故障警告灯亮起,再次入厂检查仍然没有找到故障原因,请问此车故障是何原因造成的?
答:此款汉兰达车型使用型号为1AR老款进口四缸发动机,带进、排气门的双可变VVT-i,动力表现十分强劲,性能也很稳定。该车为什么会出现行驶无力的故障呢?在检修过程中,除了基本的常规检修之外,可靠的办法还是应用诊断仪。

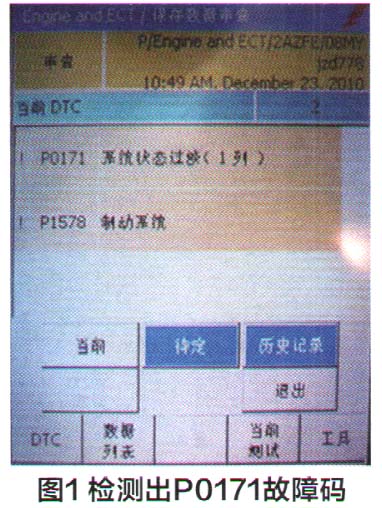

远程指导该车维修过程如下:用诊断仪调出两个故障码,其中一个是P01711含义为燃油供给偏稀(图1);另一个是反映车辆制动系统的。同时还调出了发动机运行的动态
数据流,如图2所示,其反映的长期燃油修正值为30.4%、短期燃油修正值为8.5%,理论上这两者之和应在士20%之内,但实测两者之和已接近40%,远大于理论值的范围,应属不正常范畴。
通过以上数据分析,针对性地清洗了该车的喷油嘴、节气门阀体和进气过滤器,更换了火花塞,也对空气流量计和发动机水温传感器等进行了检测,检查了发动机进气管道上的PCV阀和软管、A/F传感器电路、排气系统漏气情况等,甚至还将发动机的
ECU与他车对调,均没有发现任何异常,但此车的故障现象依旧。再怠速检测发动机的
数据流,列出主要的数据指标,见表1。
表1中长、短期燃油修正值,数据过大不正常;大气压理论值应为101kPa,而实际值只有65kPa,数值偏差太大,也不正常。初步判断车辆空气流量计及相关电路可能出现故障。观察空气流量计外表良好,空气流量计内部加热膜和温度传感器表面并无灰尘。拆下空气流量计检查,发现流量计前端的蜂窝网格中间有破损并有明显的下陷变形(图3)。
原来这种
热膜式空气流量计的蜂窝网格,能将进入的空气流梳理成平行的条状气流,有利于空气流量计的热膜元件精确感应到气流的大小。一旦流量计前端的蜂窝网发生变形,就会造成空气的紊流,热膜元件不能正确感知气流的各物理量,故会报出错误信息。对于该车,估计是保养进气管道时,空气流量计蜂窝网不小心被压陷。

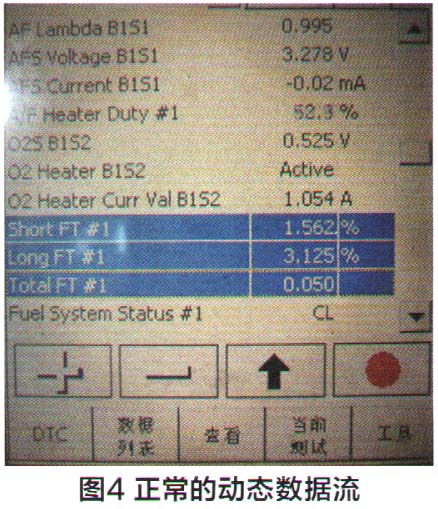

更换新的空气流量计,路试车辆加速性能良好,查看
数据流,均恢复到正常范围(图4)。
