适用2009~2012年丰田汉兰达(3.5L 2GR-FE)车型
(一)正时系统部件(图46)
(二)正时示意图(图47)
(三)拆卸方法
(1)拆卸正时链条盖分总成。
(2)拆卸正时链条箱油封。

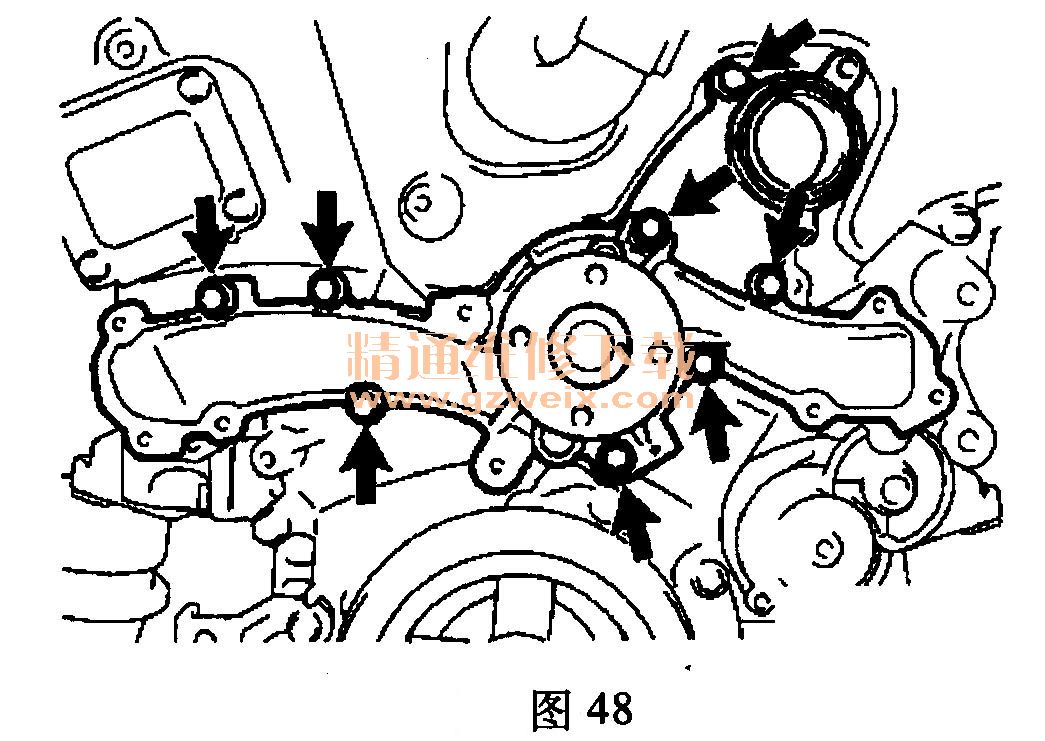

(3)拆卸水泵总成。拆下8个螺栓、水泵总成和水泵衬垫,如图48所示。
(4)按以下方法将1号气缸设置到压缩上止点位置。
1)暂时紧固带轮固定螺栓。

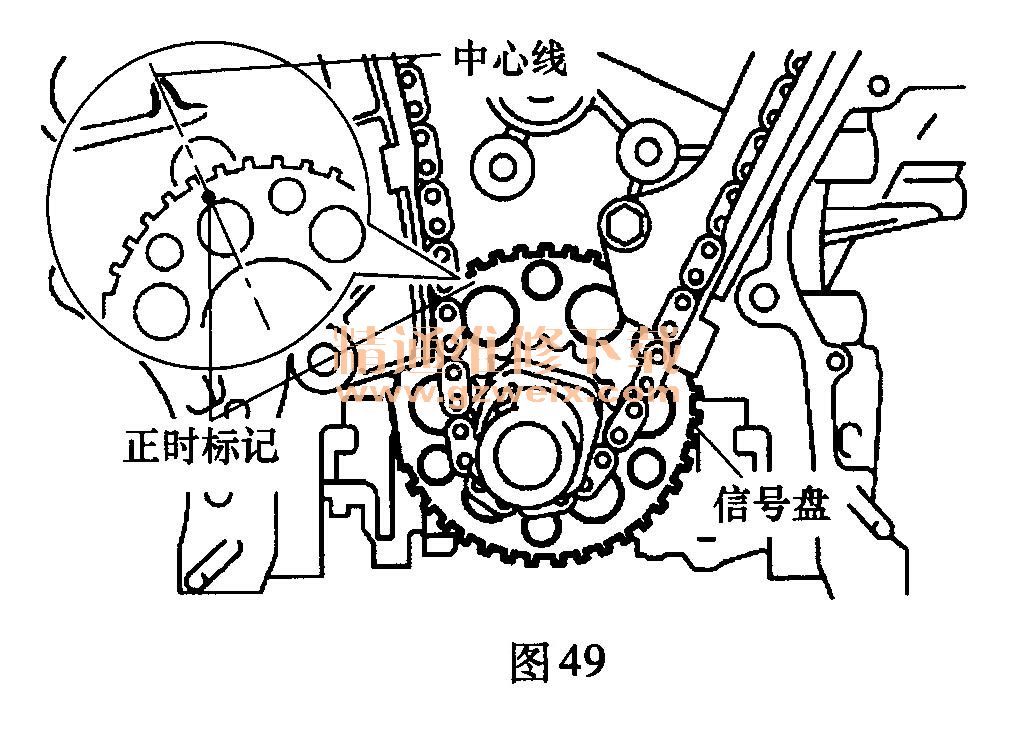

2)顺时针转动曲轴,以将右侧缸体孔径中心线(TDC/压缩)与曲轴转角信号盘上的正时标记对准.如图49所示。

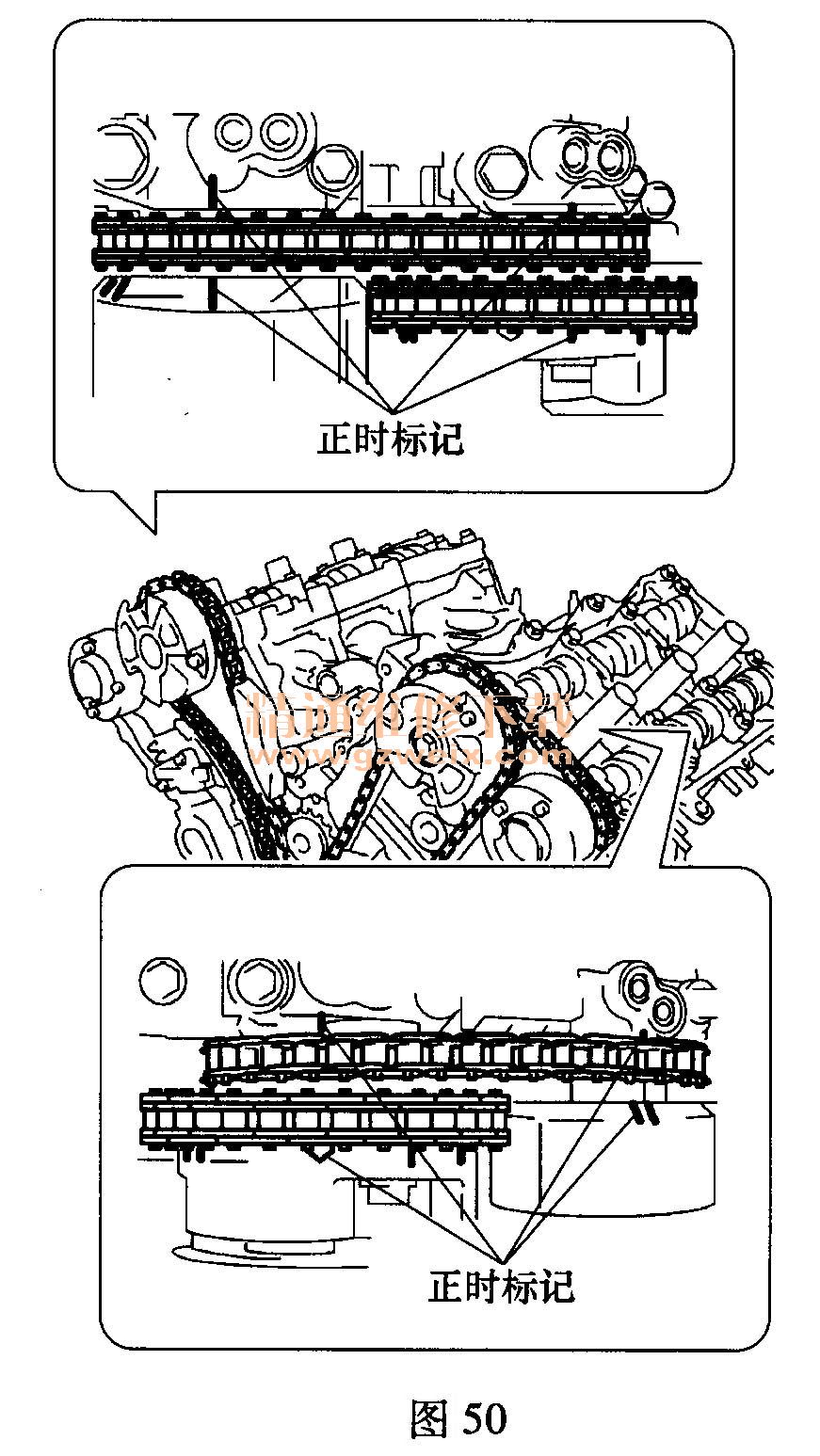

3)如图50所示,检查并确认凸轮轴正时齿轮的正时标记与轴承盖的正时标记对准。
如果没有对准,则顺时针转动曲轴1圈,并如上所示对准正时标记。
(5)拆卸1号链条张紧器总成。

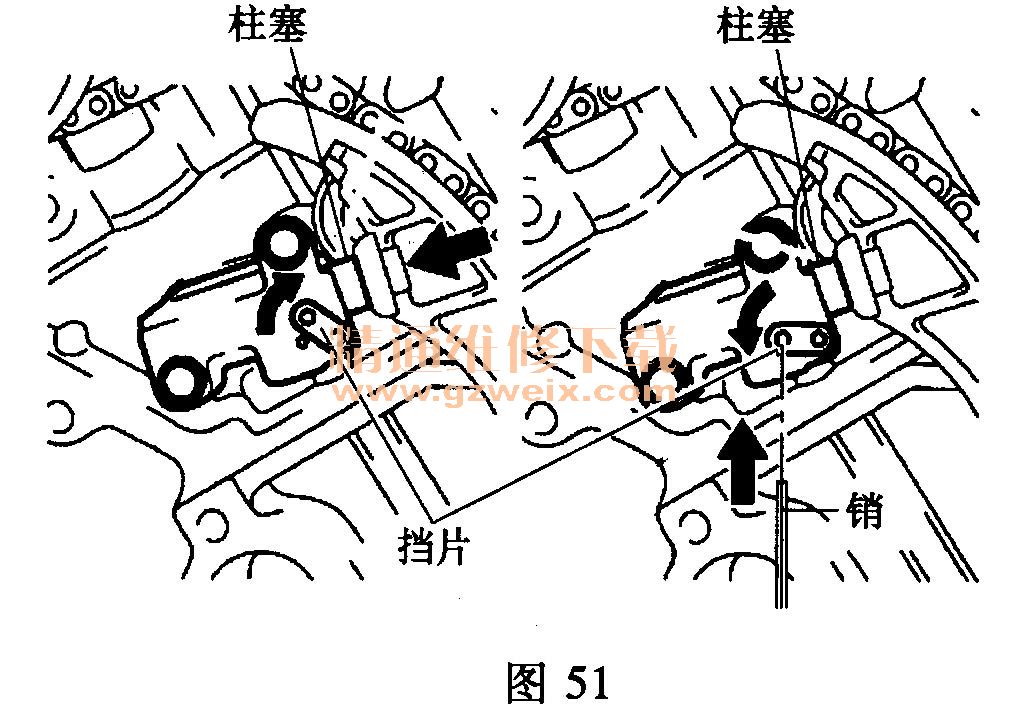

1)向上移动挡片以松开锁,并将柱塞推入张紧器,如图51所示。
2)向下移动挡片以卡紧锁,并将直径为1. 27mm的销插入挡片孔。

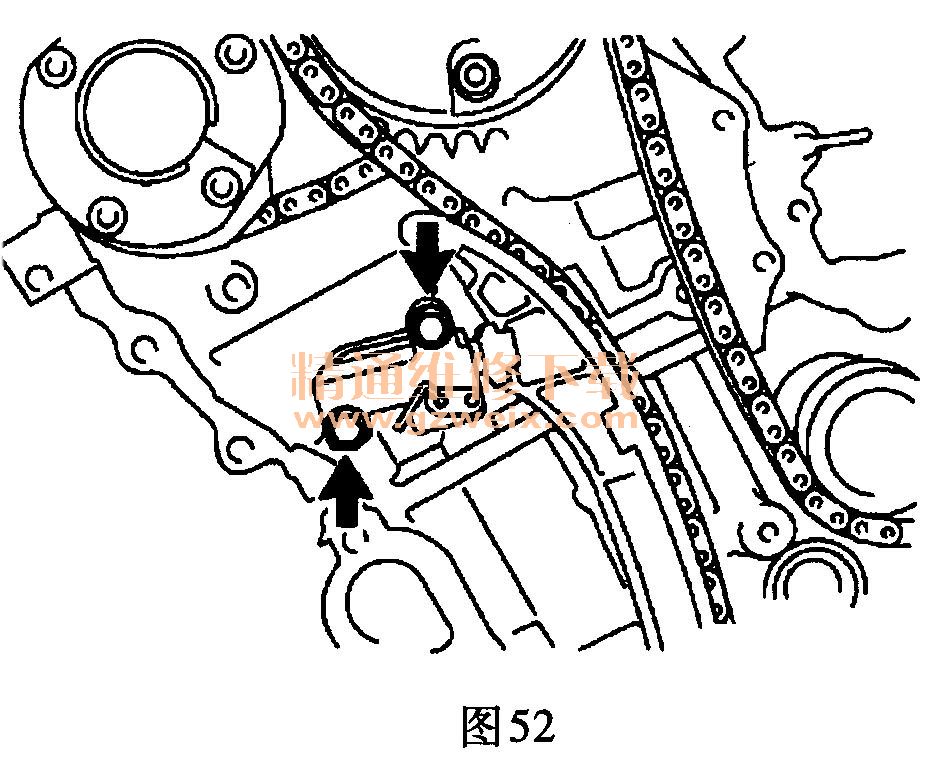

3)拆下2个螺栓和1号链条张紧器总成,如图52所示。
(6)拆卸链条张紧器导板。
(7)拆卸链条分总成。

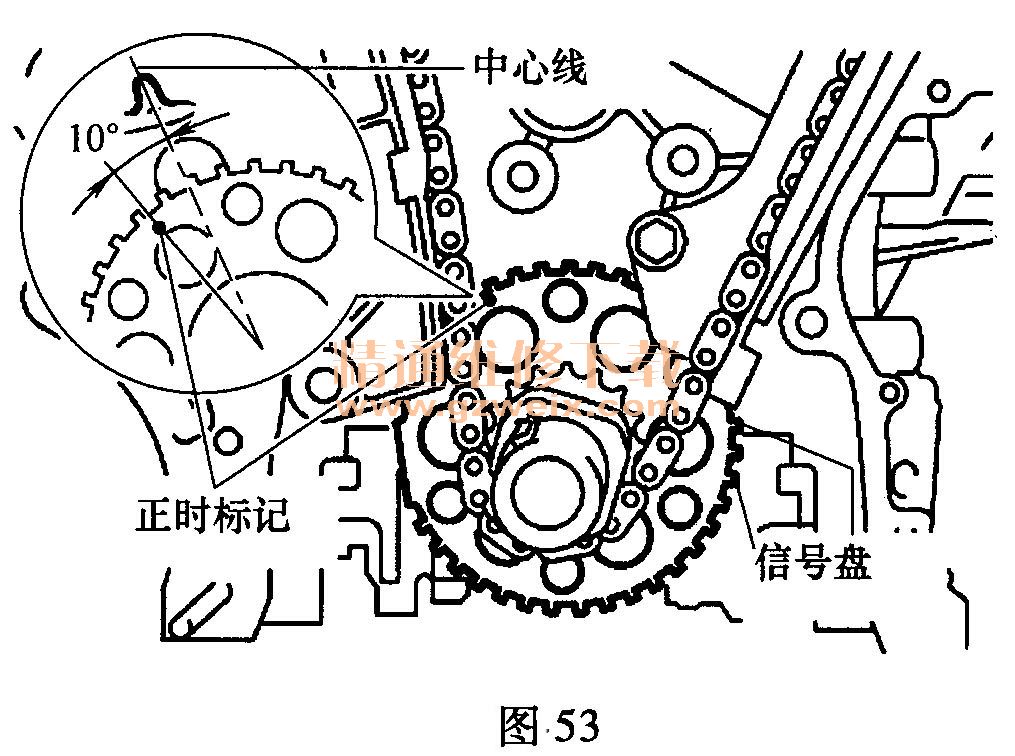

1)逆时针转动曲轴10°以松开曲轴正时链轮,如图53所示。
2)拆下带轮固定螺栓。
3)从曲轴正时链轮上拆下链条分总成,并将其放在曲轴上,如图54所示。

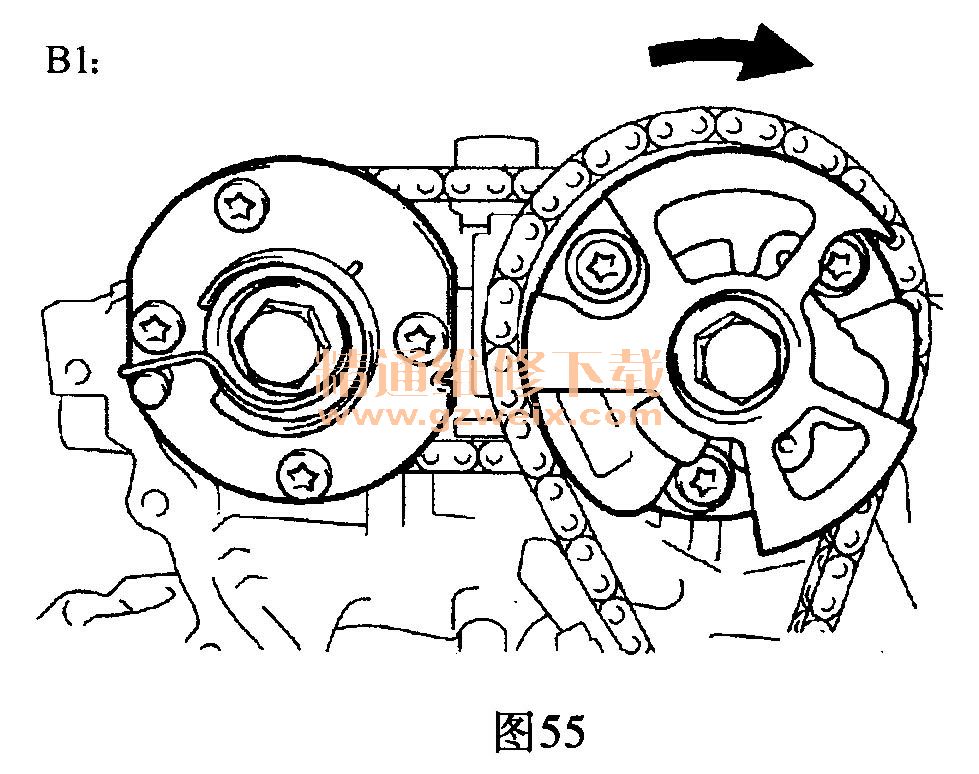

4)顺时针旋转2号链条(B1)上的凸轮轴正时齿轮总成(约60°),并如图55所示进行固定。务必松开气缸组间的链条分总成。
5)拆下链条分总成。
