（三）安装方法
    (1)设置凸轮轴正时齿轮总成。安装凸轮轴正时齿轮时，松开锁销并在安装前将凸轮轴正时齿轮设置在提前位置。
    (2)按下列方法将1号气缸设置到压缩上止点位置。
    1)暂时安装曲轴带轮螺栓。
    2)如图37所示，将曲轴逆时针转动40°以定位曲轴带轮键。

    3)检查并确认凸轮轴正时齿轮的正时标记，如图38所示。

    提示：图3-8-38中的“A”并非正时标记。

    (3)安装1号链条振动阻尼器。用2个螺栓安装链条振动阻尼器，如图39所示。

    力矩：21N·m
    (4)安装链条分总成。
    1)将链条置于凸轮轴正时齿轮和曲轴正时链轮上。

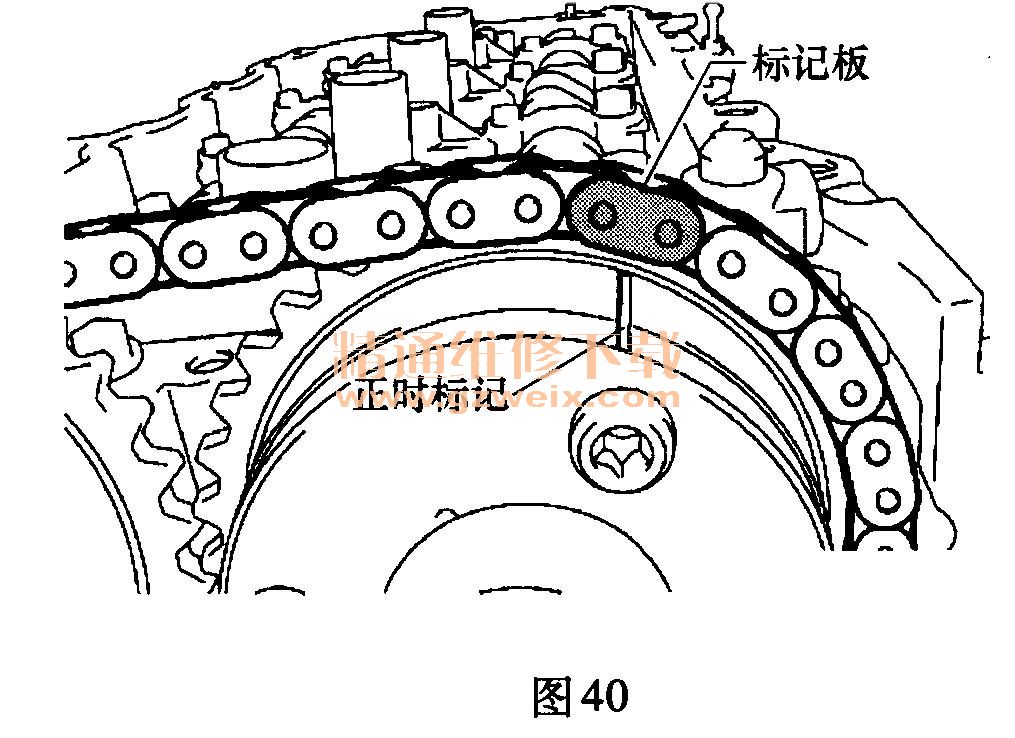

    2)将链条的标记板（黄色或金色）与排气凸轮轴正时齿轮的正时标记对准，并将链条安装到排气凸轮轴正时齿轮上，如图40所示。

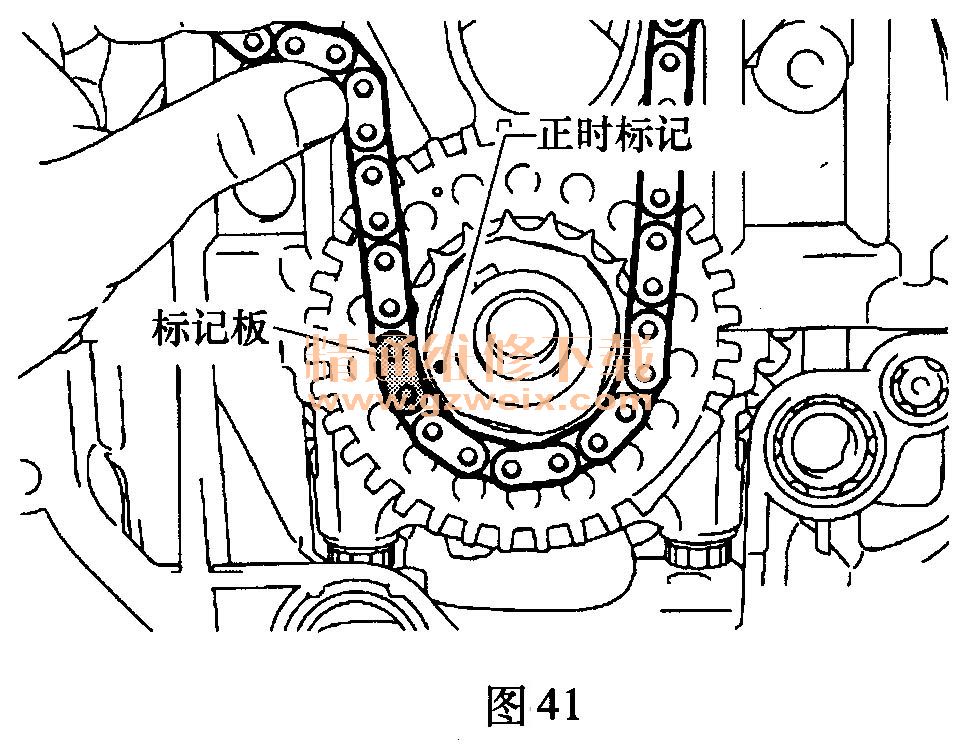

    3)将链条的标记板（粉红色或金色）与曲轴正时链轮的正时标记对准，并将链条安装到曲轴正时链轮上，如图41所示。

    4)在曲轴正时链轮上系一根绳子以确保链条牢固，如图42所示。

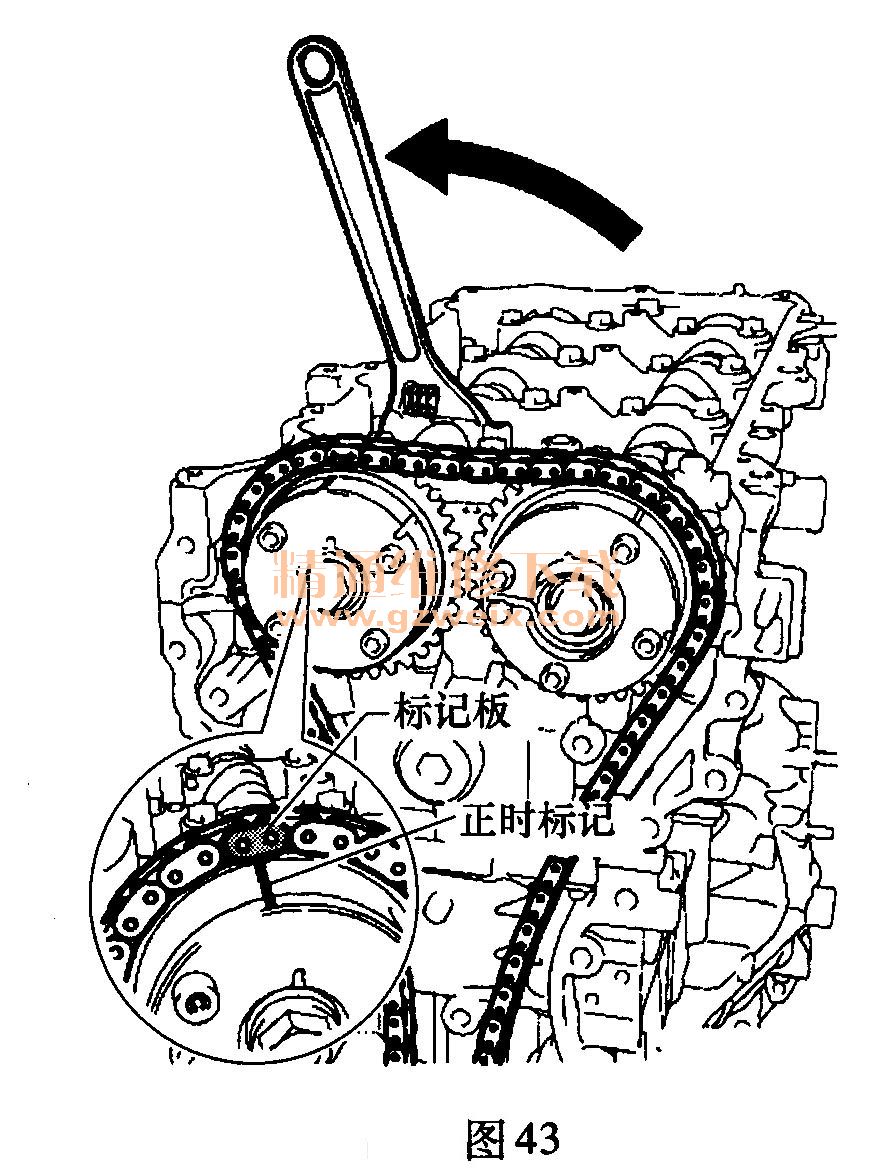

    5)使用进气凸轮轴的六角部位，用扳手逆时针转动进气凸轮轴，将凸轮轴正时齿轮的正时标记与链条的标记板（黄色或金色）对准并将链条安装到凸轮轴正时齿轮上，如图43所示。

    提示：用扳手固定进气凸轮轴，直至安装好链条张紧器。
    6)拆下曲轴正时链轮上的绳子，顺时针转动曲轴并松开链条以安装链条张紧器导板，如图44所示。

    (5)用螺栓（力矩：21N·m）安装链条张紧器导板。
    (6)安装1号链条张紧器总成。

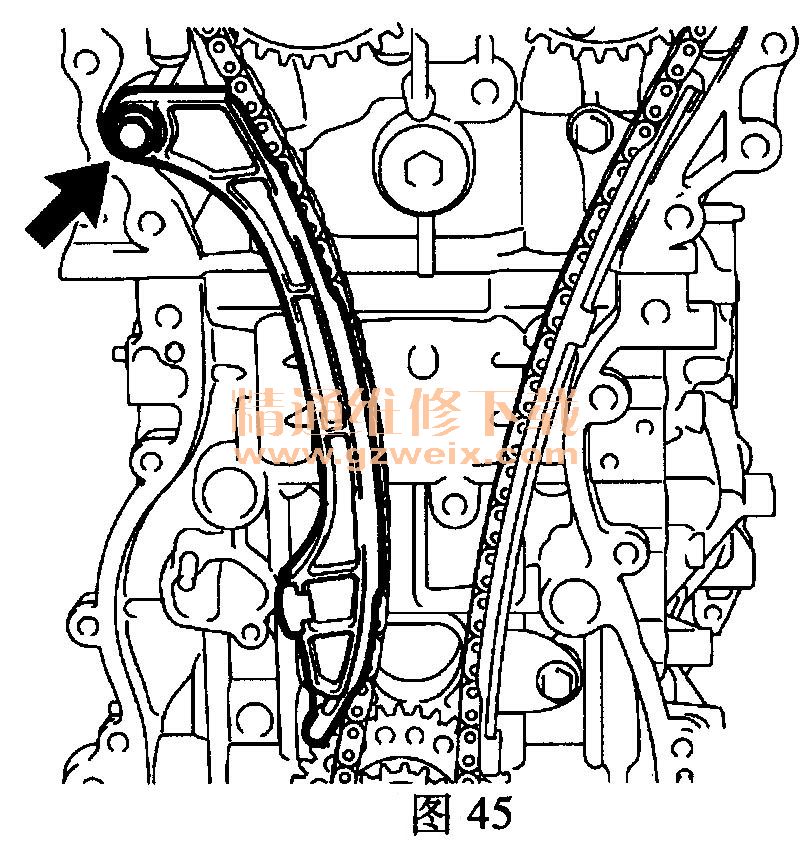

    用2个螺栓安装新的衬垫和链条张紧器，然后从挡片上拆下销，如图45所示。

    (7)安装正时链条导板。用螺栓（力矩：21N - m）安装正时链条导板，如图32所示。
    (8)顺时针旋转曲轴两圈，检查并确认曲轴正时链轮和凸轮轴正时齿轮上的正时标记，如图31所示。
(9)安装正时链条盖。
