一辆行驶里程约3.6万km的2017年雪佛兰科沃兹。客户反映：该车后部两尾灯亮度不同，在维修检查时发现右后尾灯的制动灯与驻车灯正好相反，制动时，驻车灯点亮，打开驻车灯开关时，制动灯点亮，诊断仪诊断无故障码。
故障诊断：首先排查了制动灯系统的相关部件：
①制动踏板位置传感器；
②车身模块；
③右后尾灯；
④相关线路。
根据制动灯控制原理分析：
①由于左侧制动灯正常，表明传感器信号可以传递到车身模块，并且车身模块也可以控制制动灯点亮，从而排除了传感器与车身模块故障。
②问题锁定在右后尾灯与相关线路上。
线路示意图如图1所示。
找到故障车辆的车身线束与右后尾灯线束的连接器，根据维修手册电路图，车身线束白色（7063）线应该对应尾灯线束红色（7063）线，然而车上的白色线对应的是蓝色线，如图2所示。
为了找到真正的原因，找了一辆正常车做了对比：
白色线→红色线；
绿／灰色线→蓝色线。

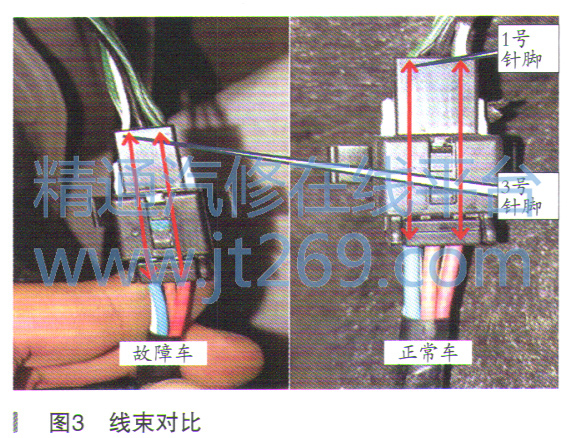

1号针脚与3号针脚线束反了，确定是车身线束连接器针脚问题，如图3所示。
故障排除：后期咨询客户，右后出过事故，有可能修复过线束连接器，最终确认车身线束连接器针脚装配错误，调整1号与3号针脚后故障排除。
故障总结：（1）没故障码的故障，要根据故障现象排除故障。
（2）在维修手册与车辆的标注不一致时，要找正常车辆做对比，找出真正错误的原因。
