适用2003～2007年福特嘉年华（1. 6L JL482QA）车型
    （一）正时部件示意图（图19）

    （二）拆卸方法
    (1)举升汽车，然后拆卸机油泵。
    (2)降下车辆。
    (3)拆卸气门室盖。
    (4)顺时针转动发动机曲轴至1缸活塞上止点，凸轮轴链轮的正时记号必须置于正上方（12点钟）位置，如图20所示。

    注意：应标记正时链的位置。
    (5)拆卸正时链液压张紧器，如图21所示。

    (6)使用专用扳手拆卸凸轮轴链轮如图22所示。

    (7)举升车辆。

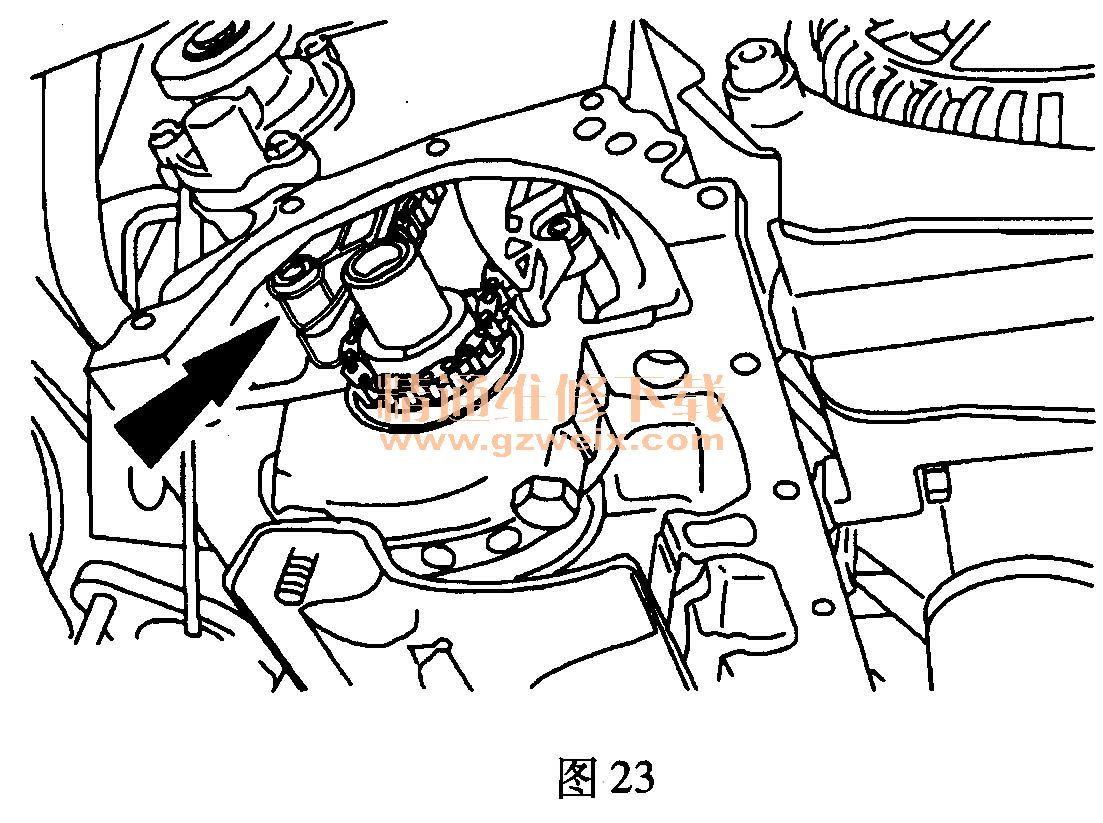

    (8)拆卸正时链条张紧臂，如图23所示。

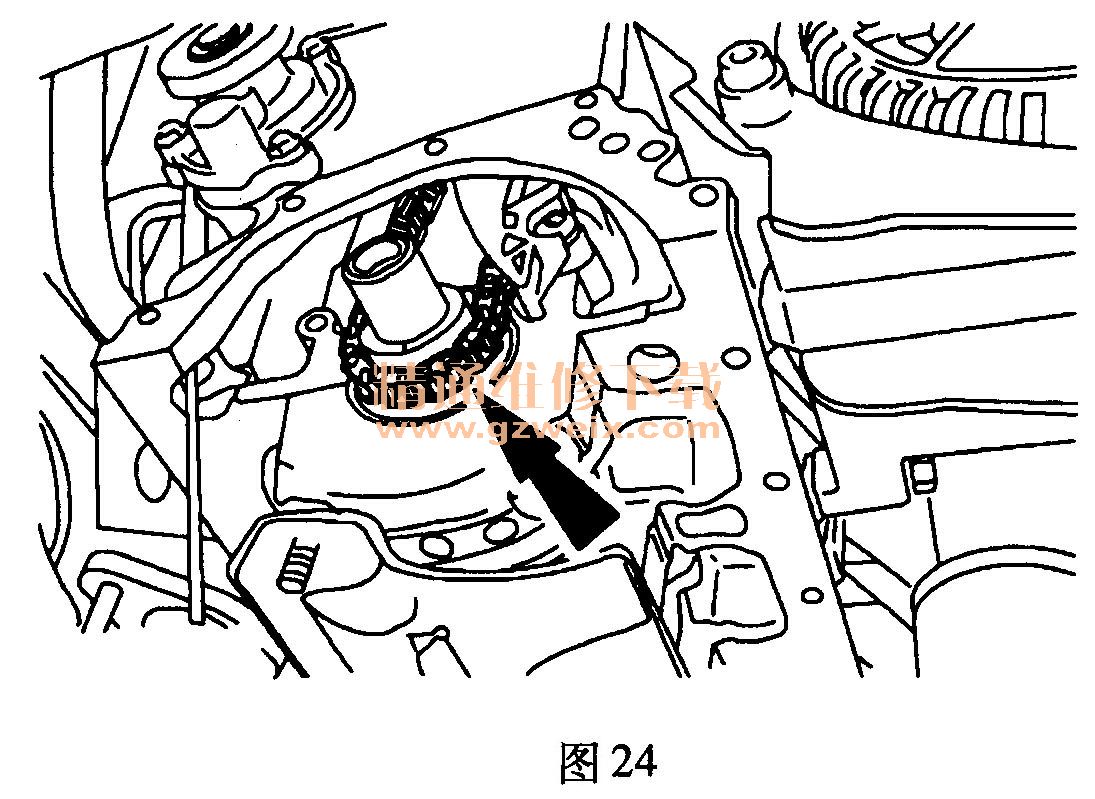

    (9)最后拆卸正时链及曲轴链轮，如图24所示。
