JEEP指挥官(5. 7L V8)发动机正时校对方法
来源:本站整理  作者:佚名  2013-06-13 13:21:11

    拆卸方法
    (1)拆卸正时链盖,如图12所示。

    拆卸正时链盖时,无需拆卸水泵。只要将穿过正时链盖,拧入发动机气缸体的水泵螺栓拆除即可。
    (2)旋转曲轴对齐正时链轮和键槽。

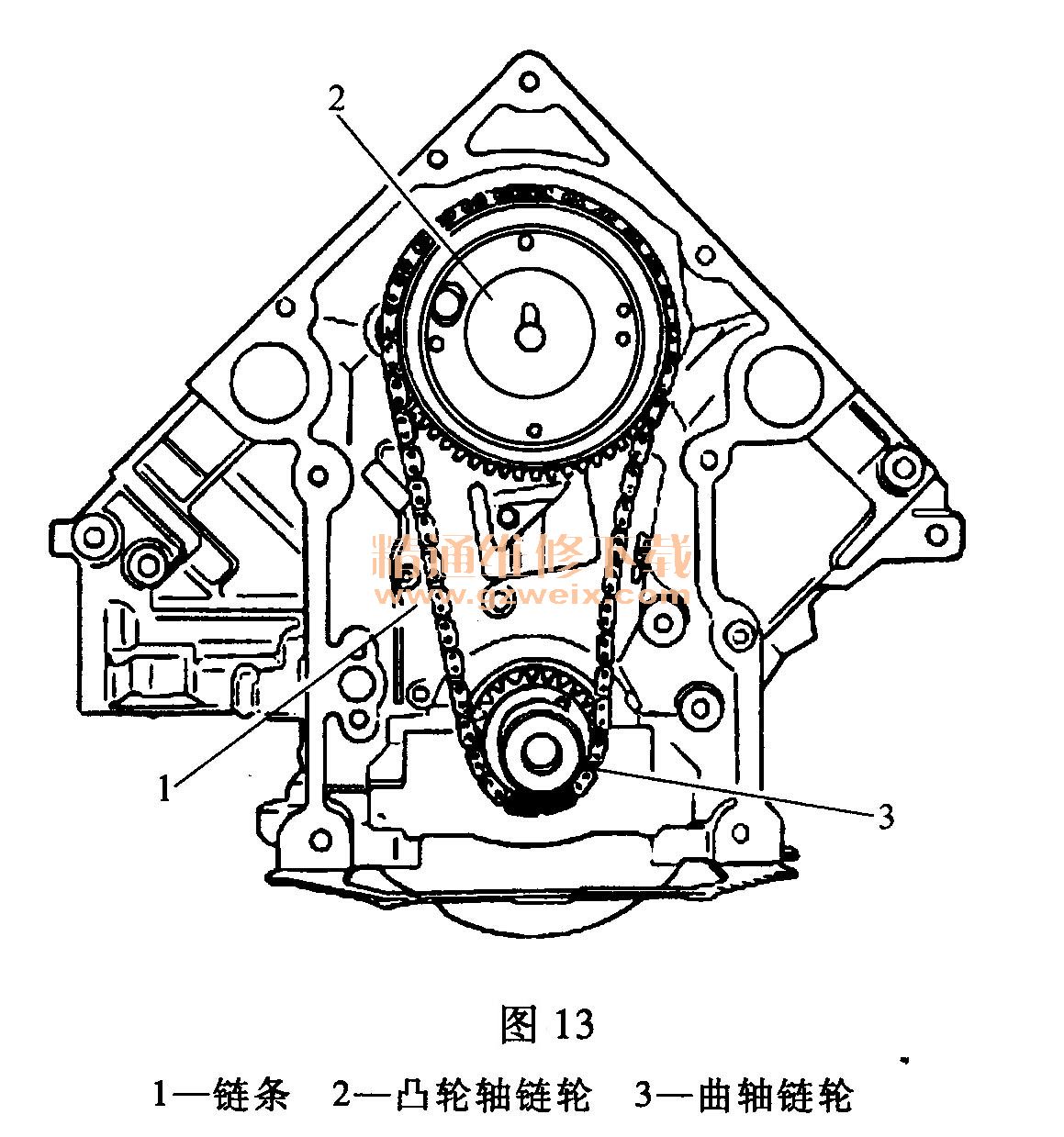

    注意:凸轮轴销和凸轮链轮内的槽口必须设定在12点钟位置;曲轴键槽必须设定在2点钟位置;曲轴链轮安装后必须使圆点或喷漆标记位于6点钟位置,如图13所示。

    (3)拆除机油泵。

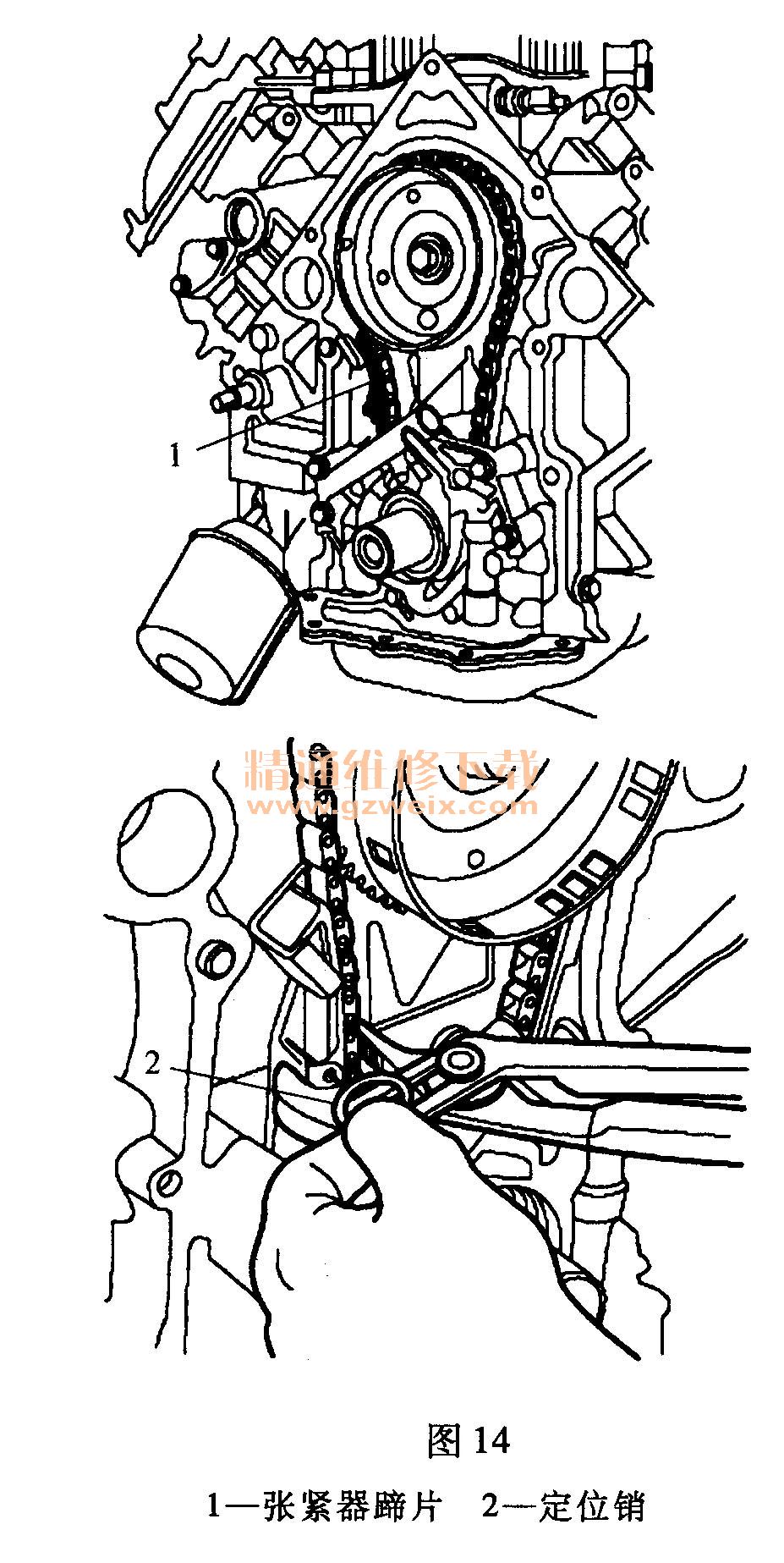

    (4)压缩张紧器蹄片,当蹄片中的孔对齐支架中的孔,插入定位销,如图14所示。

    (5)拆除凸轮轴链轮固定螺栓,并将正时链连同曲轴及凸轮轴链轮一并拆除。
    (6)如要更换张紧器组件,先拆除将张紧器固定于缸体的螺栓,然后拆除张紧器组件。
