JEEP自由光前悬架下控制臂检查指导
来源:汽车与驾驶维修  作者:佚名  2019-12-18 10:31:10

     涉及车辆:2016年款Jeep自由光。

    故障内容:上述车辆的前悬架下控制臂,在极端情况下可能存在衬套脱出的情况,导致行驶中发出异响。

    1.工具准备

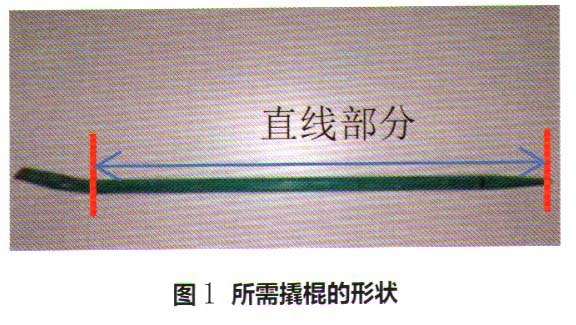

    需要准备一根撬棍或铁棍,并测量撬棍直线部分的长度。直线部分的长度需超过5 00 mm(图1)。
    2.前悬架下控制臂检查方法

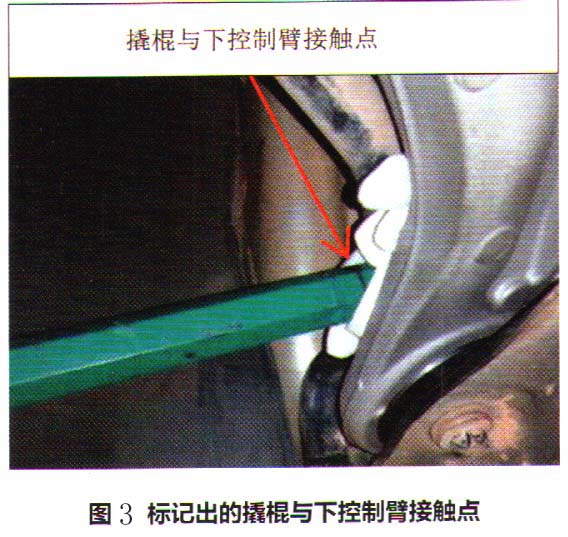

    用立柱式举升机把车辆升起至车轮悬空。检查右前下控制臂,需要将转向盘向左转到极限位置。将撬棍插入下控制臂上方与副车架之间的空间(图2)、标记撬棍与下控制臂接触点的位置(图3)。取出撬棍,测量撬棍与下控制臂接触点到副车架与撬棍接触点的距离。

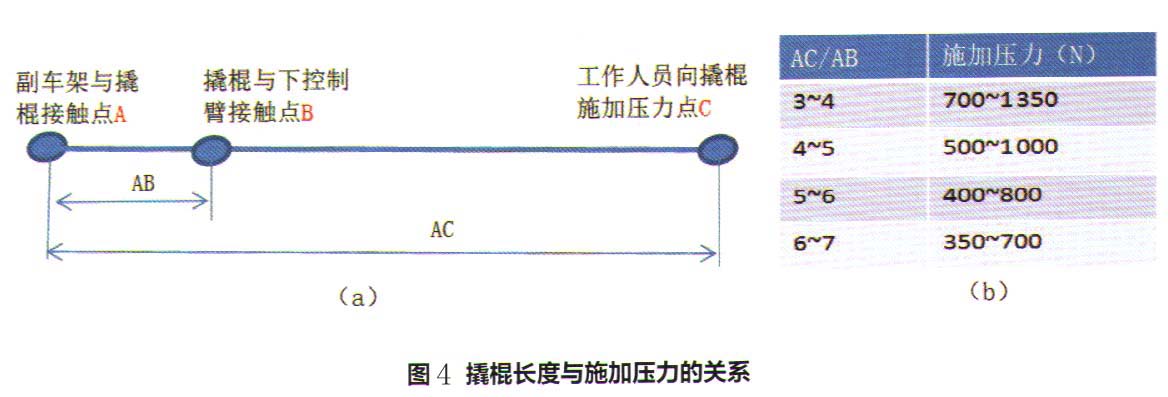

    如图4(a)所示,将副车架与撬棍的接触点命名为A、撬棍与下控制臂接触点命名为B,维修人员向撬棍施加压力的点为C。如图4(b)所示,根据AB和AC距离的比值,维修人员在C位置施加相应的压力。

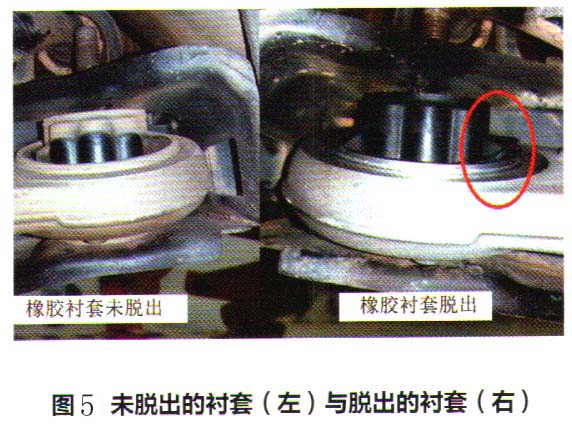

    向下控制臂衬套施加压力后,根据图5所示判断橡胶衬套是否脱出。如果橡胶衬套从金属部分脱出,请按维修手册更换下控制臂;如果橡胶衬套没有从金属部分脱出,检查结束,车辆交还客户。
