（二）正时系统的安装方法

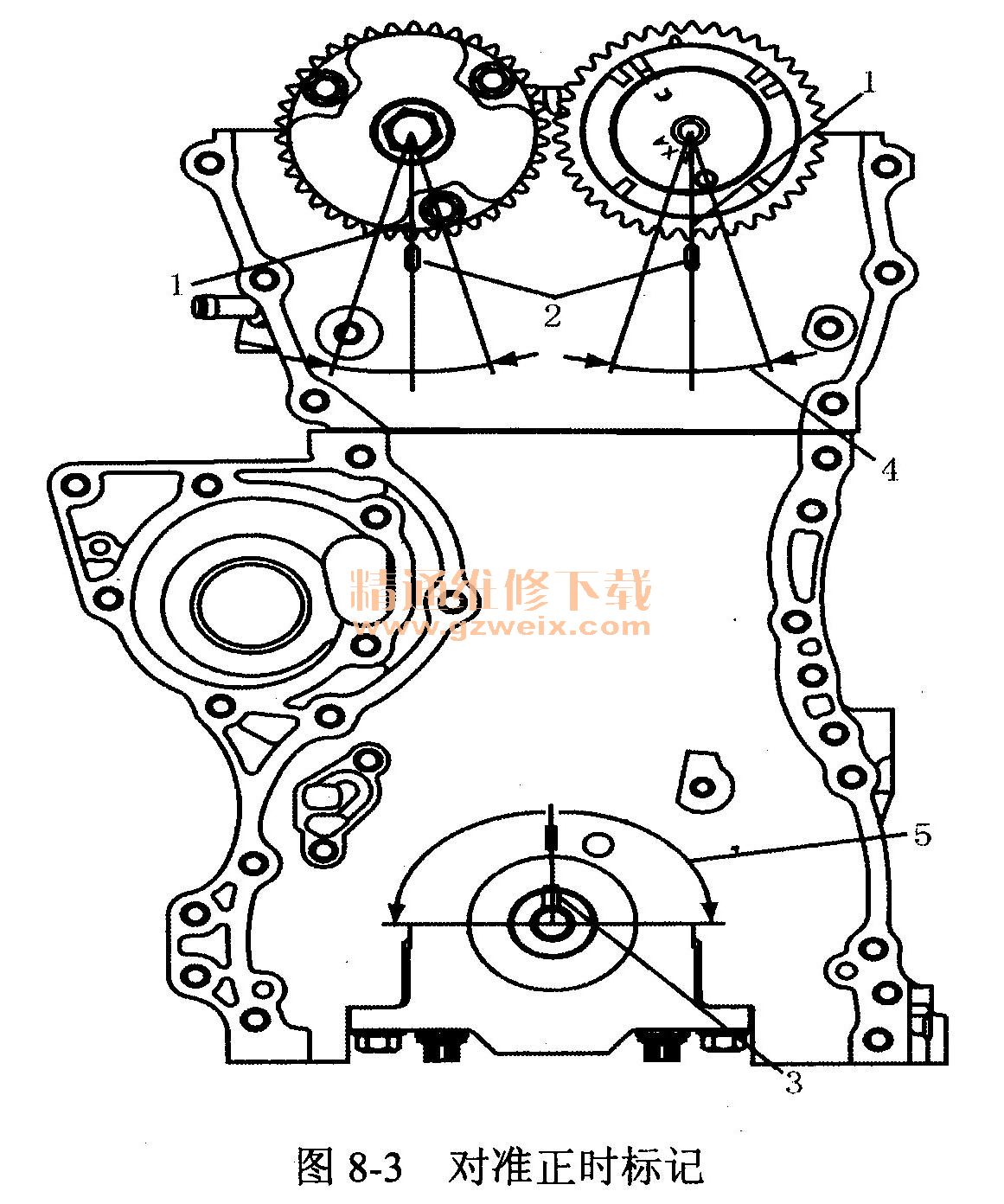

注意：拆下正时链条后，切勿独立转动曲轴和凸轮轴至超出规定范围，如图8-3中4所指示的凸轮轴允许的旋转范围为通过凸轮轴正时链上的标记距汽车缸左右切口中15°之内；5所指示的曲轴允许旋转范围为通过曲轴上的键距左右顶部90°之内。否则的话，活塞和气门之间以及气门本身可能会受到影响，并且可能会损坏与活塞和气门有关的零、部件。
1．确认进气和排气凸轮轴正时链轮上的配合标记1与汽缸盖上的切口2对准，如图8-3所示。
2．安装曲轴键3并转动曲轴以将曲轴键定位在曲轴的上部。

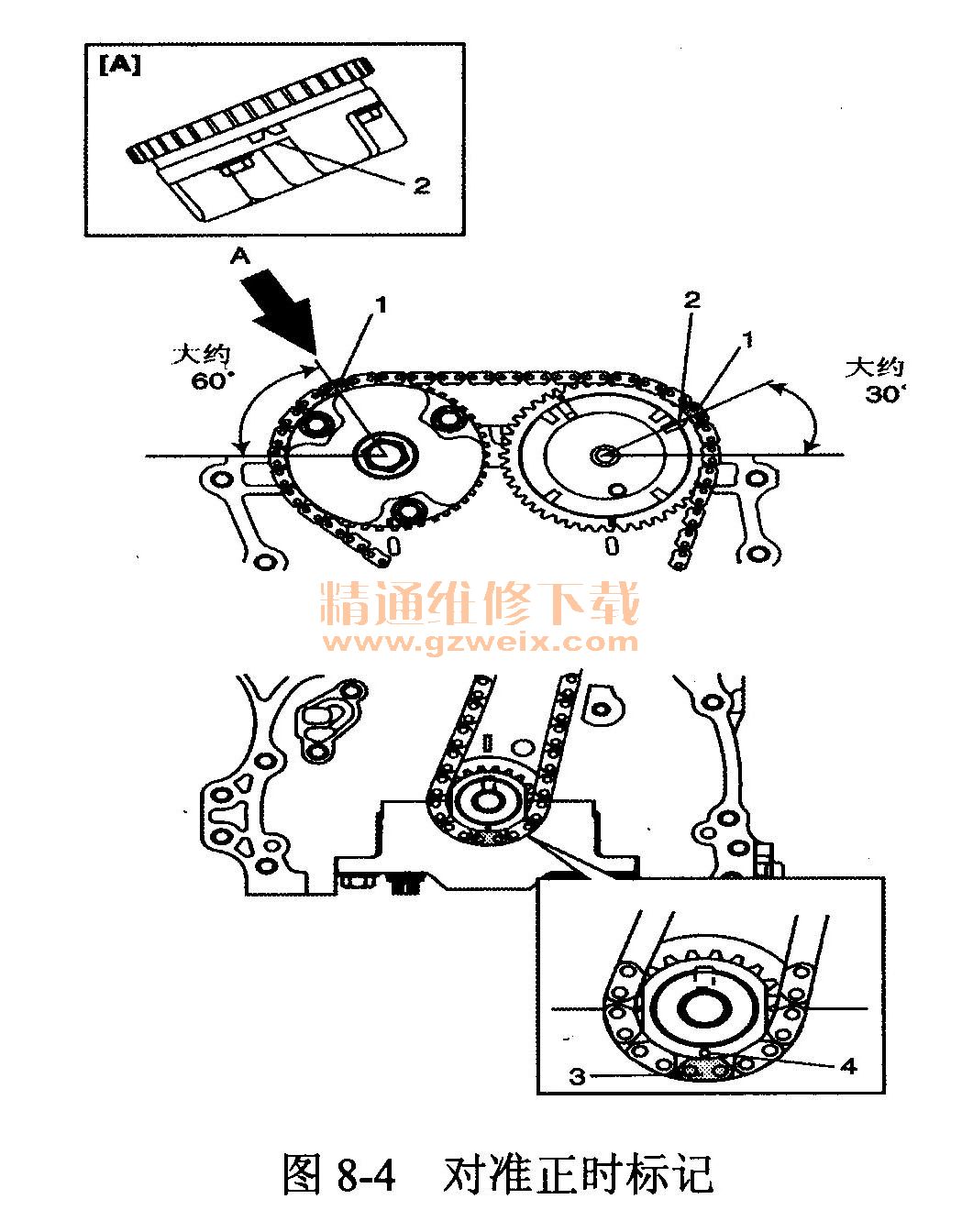

3．对准正时链条深蓝色板1与凸轮轴正时链轮上的三角标记2，安装正时链条，如图8-4所示。
4．对准正时链条的金属板3与曲轴正时链轮上的圆形标记4，将曲轴正时链轮装到正时链条上。然后将装配有正时链的曲轴正时链轮安装到曲轴上，如图8-4所示。

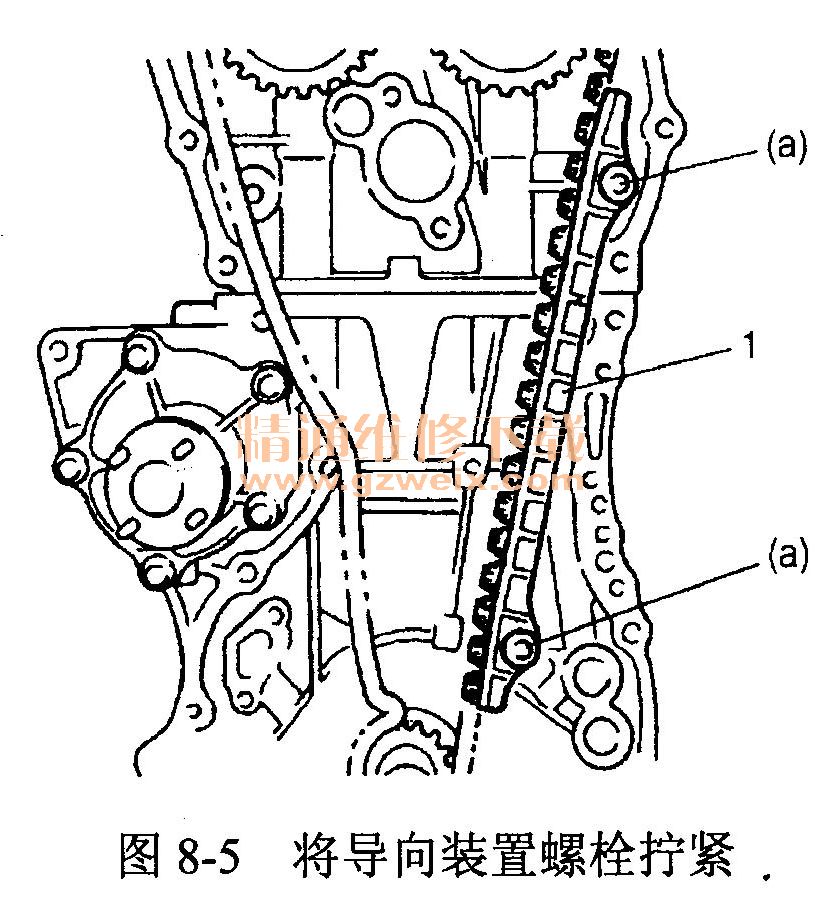

5．在正时链条1号导向装置1的滑动表面上涂机油，并按图8-5所示进行安装。将导向装置螺栓（a）拧紧至规定力矩。

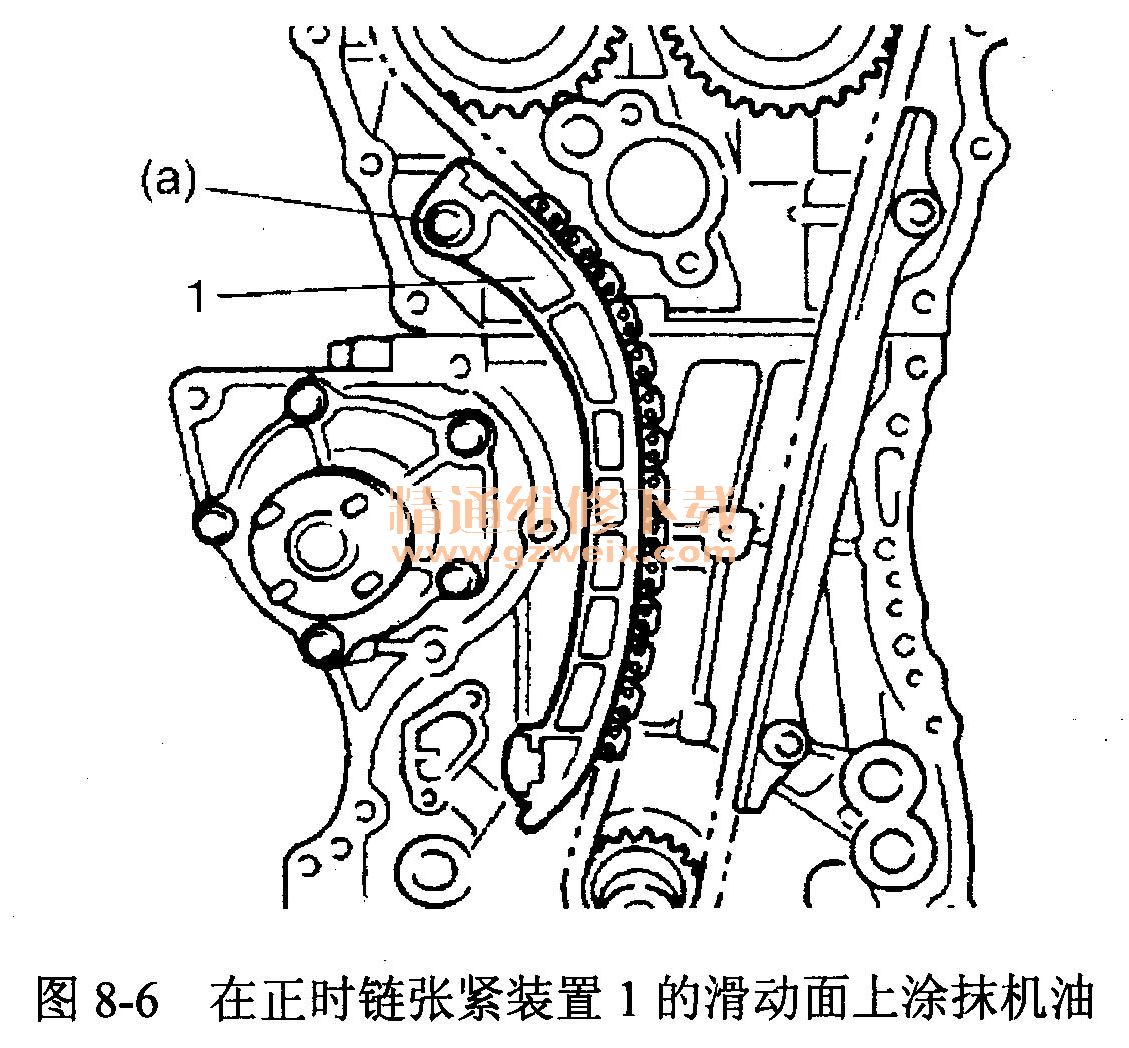

6．在正时链张紧装置1的滑动面上涂抹机油，如图8-6所示，并安装正时链张紧装置和垫片。

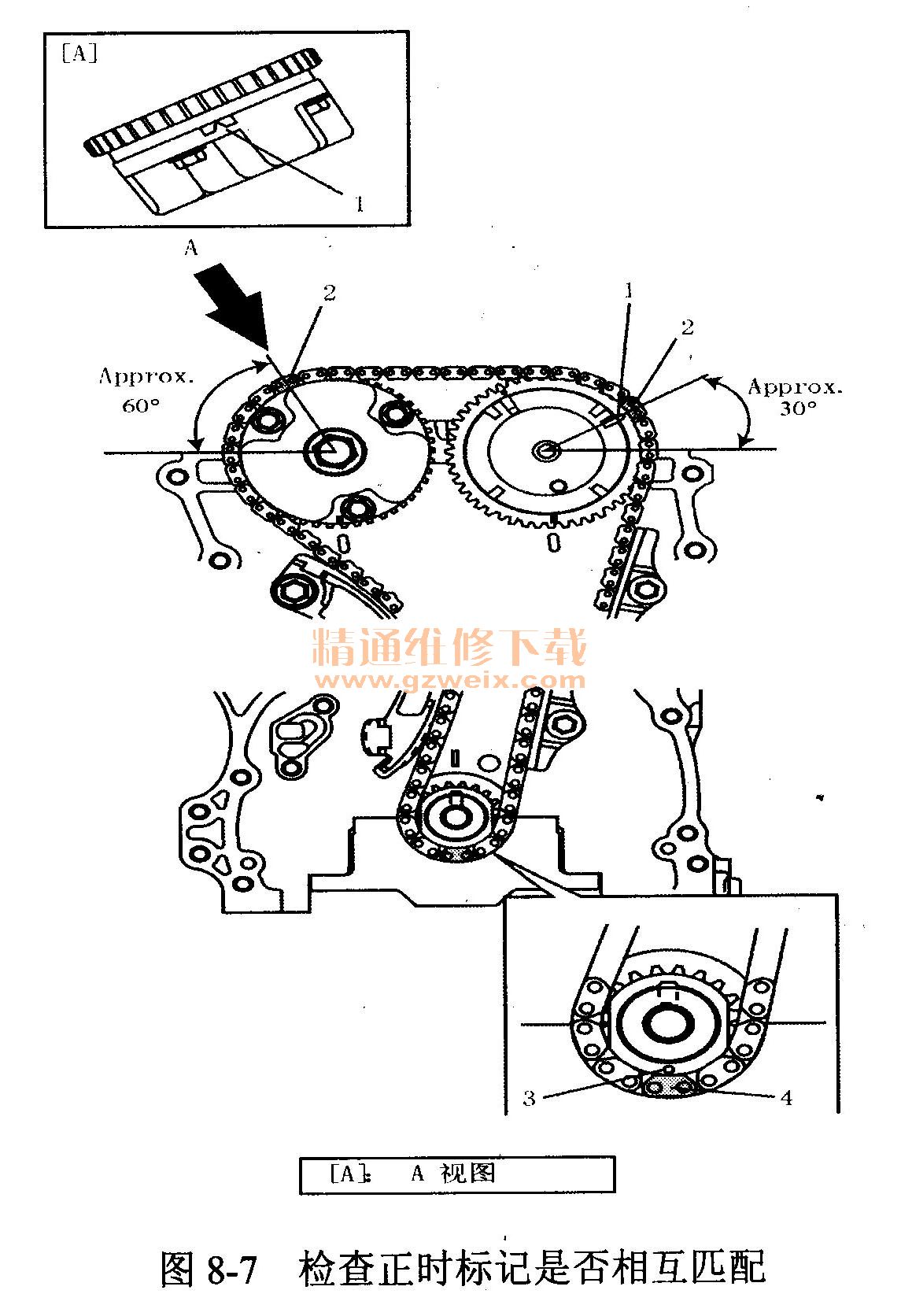

7.检查进气和排气凸轮轴正时链轮上的匹配标记1是否与正时链的黑蓝色链板2相匹配，以及曲轴正时链轮上的匹配标记3是否与正时链的金色链板4相匹配。如图8-7所示。

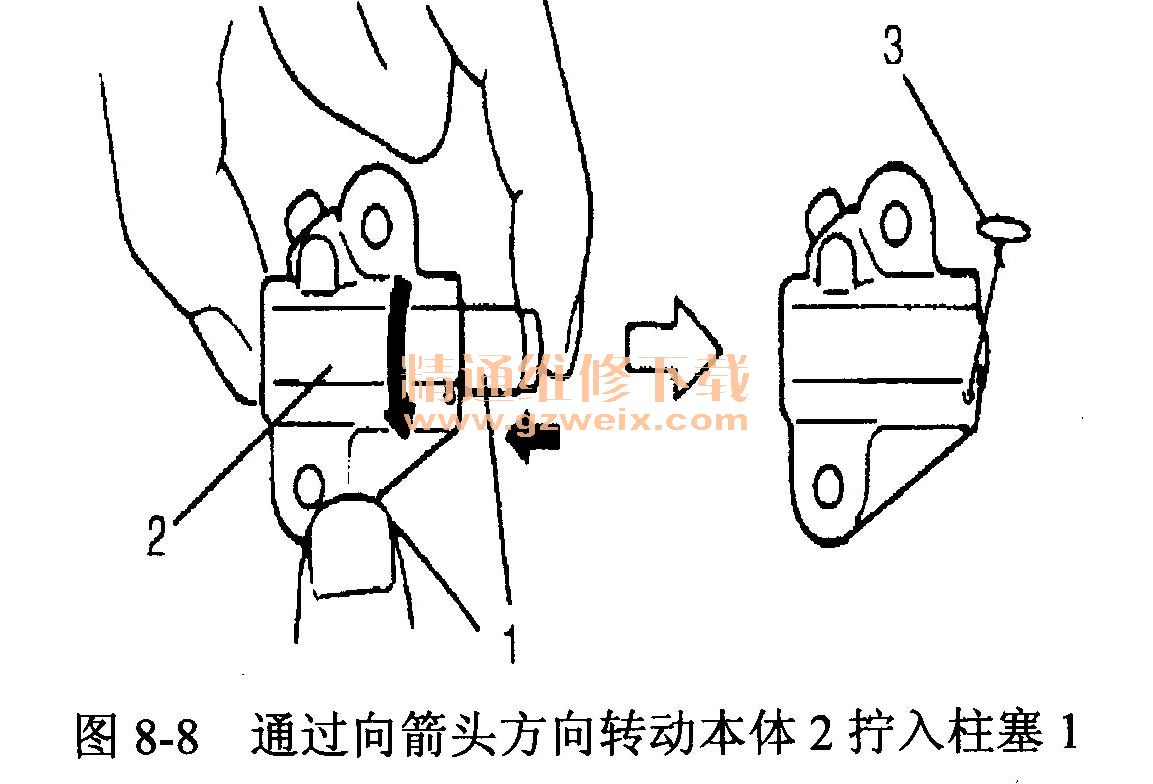

8．通过向箭头方向转动本体2拧入柱塞1，安装固定器3（导线）使柱塞固定到位。如图8-8所不。

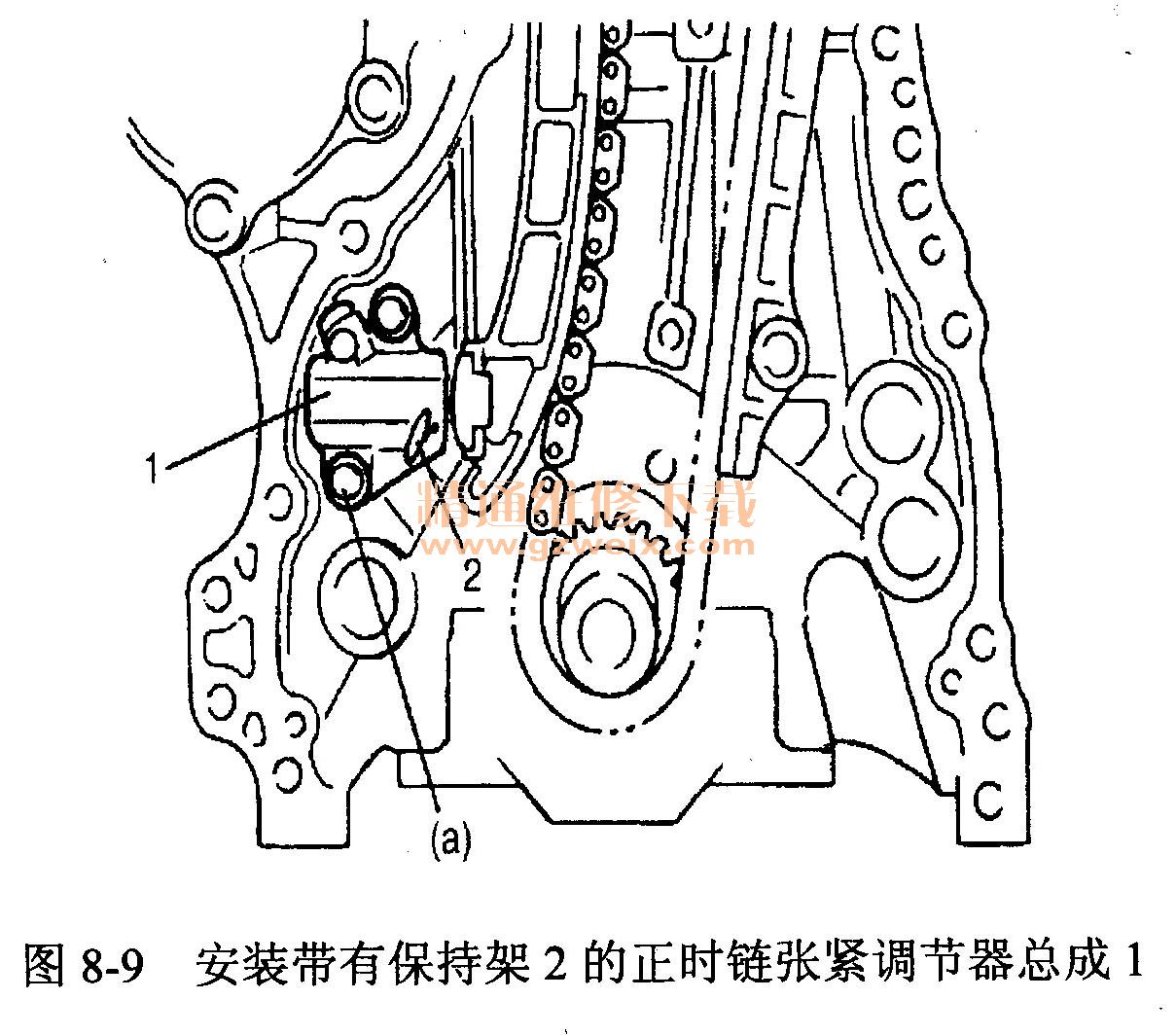

9．安装带有保持架2的正时链张紧调节器总成1如图8-9所示。将调节器螺栓拧紧至规定力矩，然后从链条张紧装置调节器总成上拆下固定器。

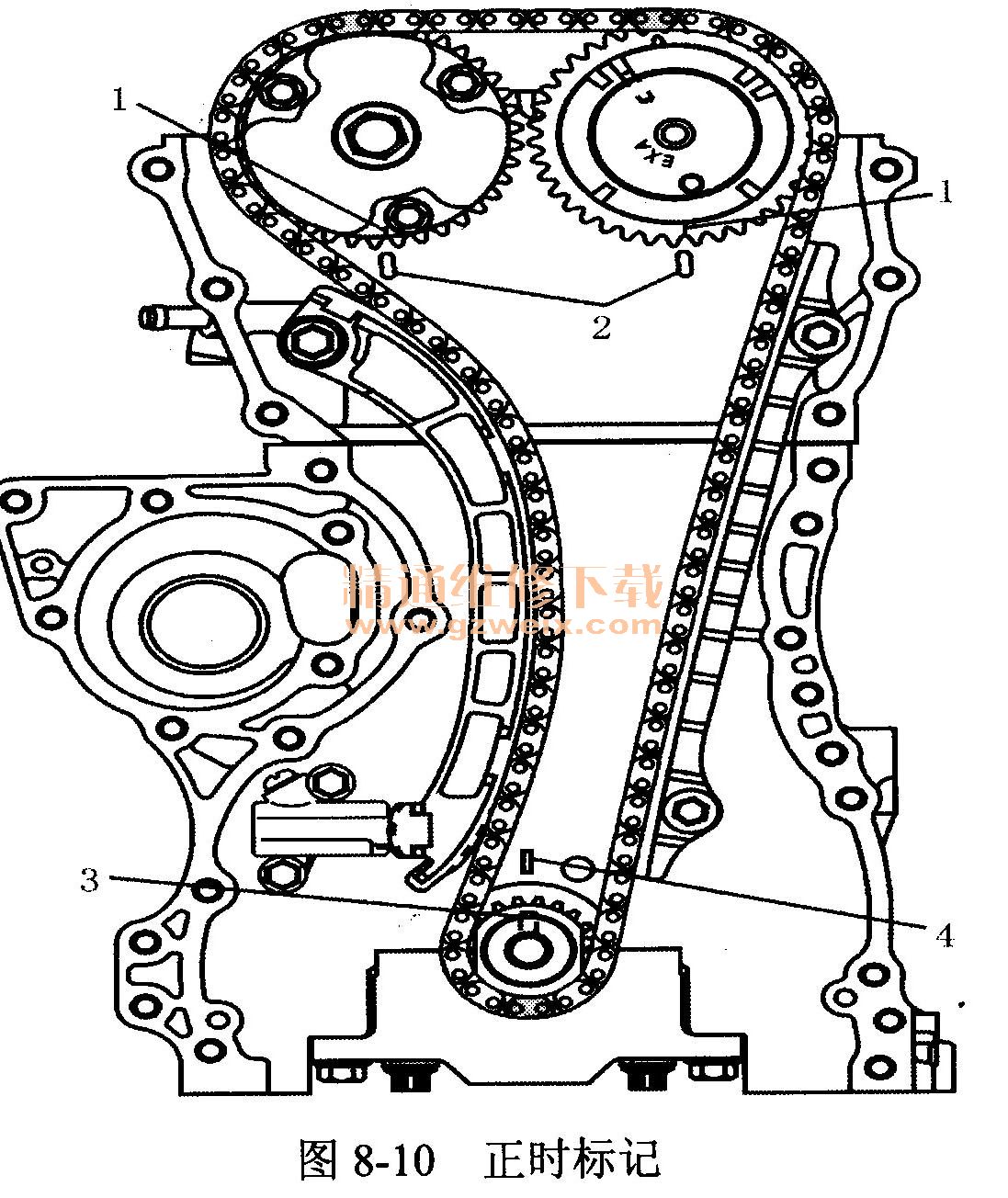

10．向正时链条上涂机油，然后顺时针转动曲轴2圈，检查进气和排气凸轮轴正时链轮上的配合标记1是否与汽缸盖上的切口2对准，键3是否与缸体上的切口4对准，如图8-10所示。
如果链条上的标记与各配合标记没有对准，则调节各链轮和正时链条。
11．安装正时链罩。
