（二）正时链条和链条张紧装置的安装方法

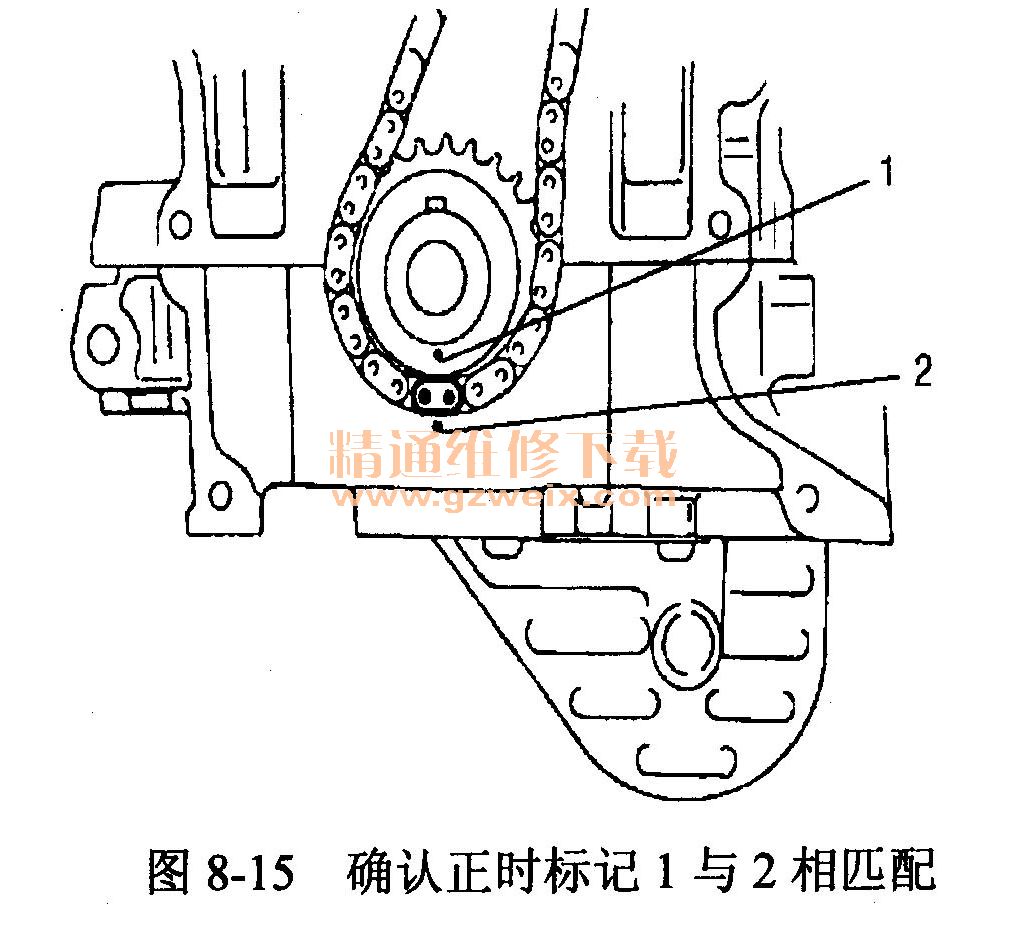

    1．确认曲轴正时链轮上的配合标记1与下曲轴箱上的正时标记2相匹配，如图8-15所示。

    2．确认张紧轮上的箭头标记1朝上，如图8-16所示。

    3．确认进气2与排气3凸轮轴的正时标记（定位销）与汽缸盖上的正时标记对准，如图8-16所示。

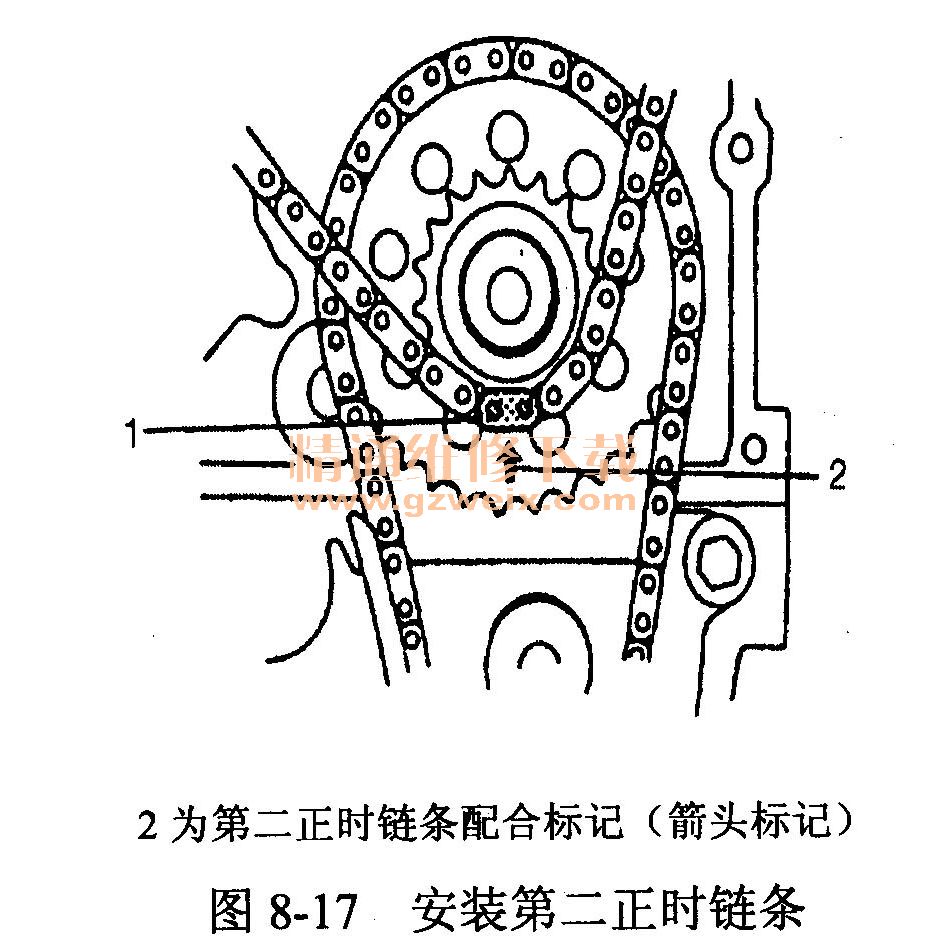

    4．对准第二正时链条蓝色板1与张紧轮上的配合标记2，安装第二正时链条。如图8-17所示。

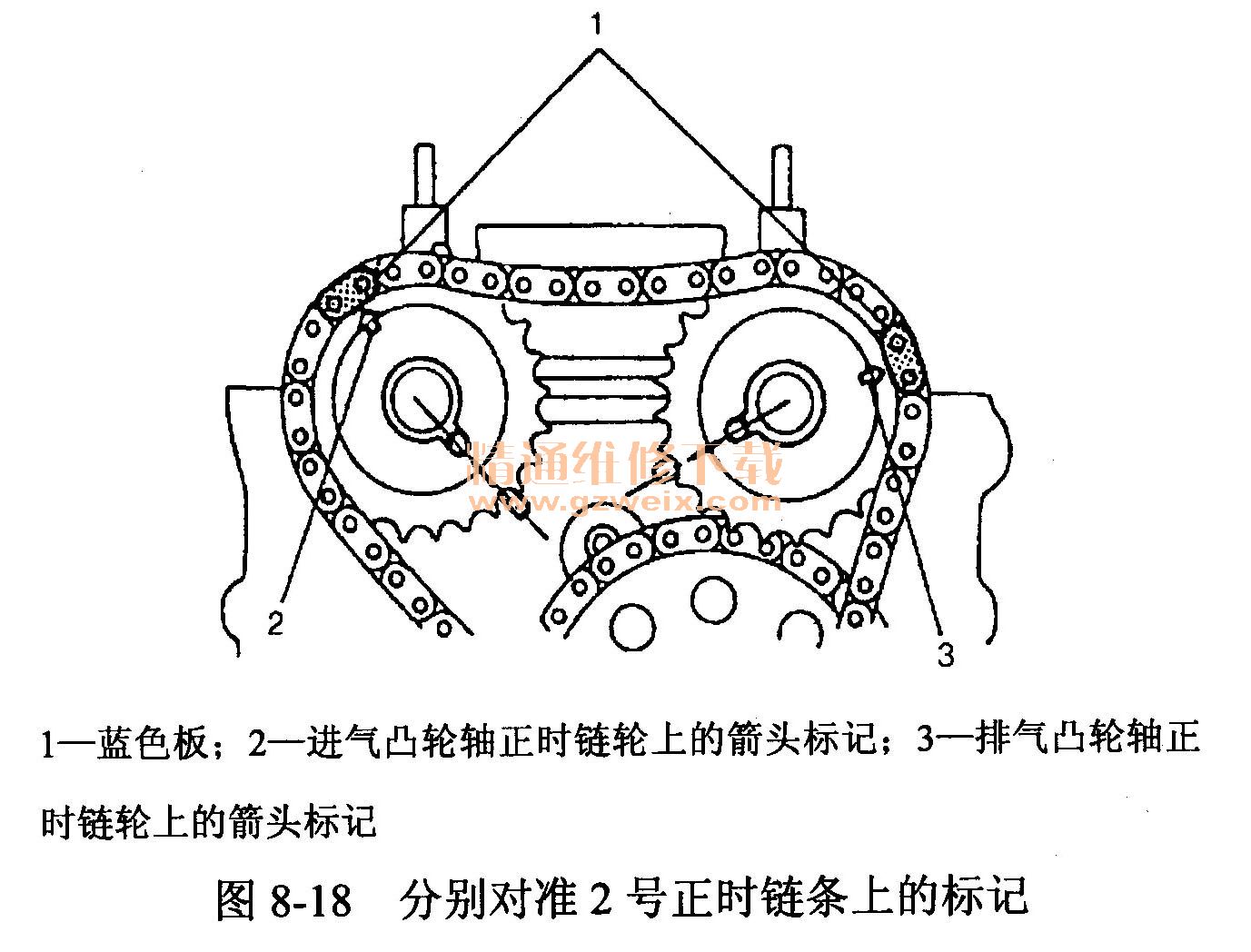

    5．分别对准第二正时链条上的蓝色板、进气链轮和排气链轮上的配合标记，如图8-18所示。将链轮装到进气凸轮轴和排气凸轮轴上。

    6．将进气凸轮轴和排气凸轮轴正时链轮螺栓1拧紧至规定力矩。为将其拧紧，可将扳手2装在凸轮轴中央的六角部位3使之固定。如图8-19所示。

    7．将柱塞1推回张紧装置本体2，如图8-20所示。并将止动器3插入本体，使柱塞固定到位。

    8．安装正时链条张紧装置调节器和密封垫。
    9．从正时链条张紧装置调节器中拉出止动器2，如图8-21所示。

    10．顺时针转动曲轴两圈，使曲轴上的正时标记1与缸体上的正时标记2对准，此时，检查链轮上的正时标记3. 5和7是否与汽缸盖、缸体和下曲轴箱上的正时标记4, 6和8匹配。同时，确认张紧轮上的箭头标记（9）朝上，如图8-22所示。

    11．往正时链条、张紧装置、张紧装置调节器、链轮和导向装置上涂机油。
    12．安装正时链条室盖。
    13．安装汽缸盖罩。
    14．安装油底壳。
    15．将发动机总成安装到汽车上。
