长安铃木雨燕(J L474Q-A型发动机)正时校对方法
来源:本站整理  作者:佚名  2013-07-12 14:34:15

    一、JL474Q-A型发动机的正时部件
   JL474Q-A型发动机的正时皮带和皮带张紧轮部件如图8-23所示。

    二、J L474Q-A型发动机的正时调整

    (一)正时皮带和张紧轮的拆卸
    正时皮带和张紧轮的拆卸步骤和方法如下。
    1.脱开蓄电池负极电线。
    2.放出发动机冷却液并从水管支架拆下水管和制动助力器软管。

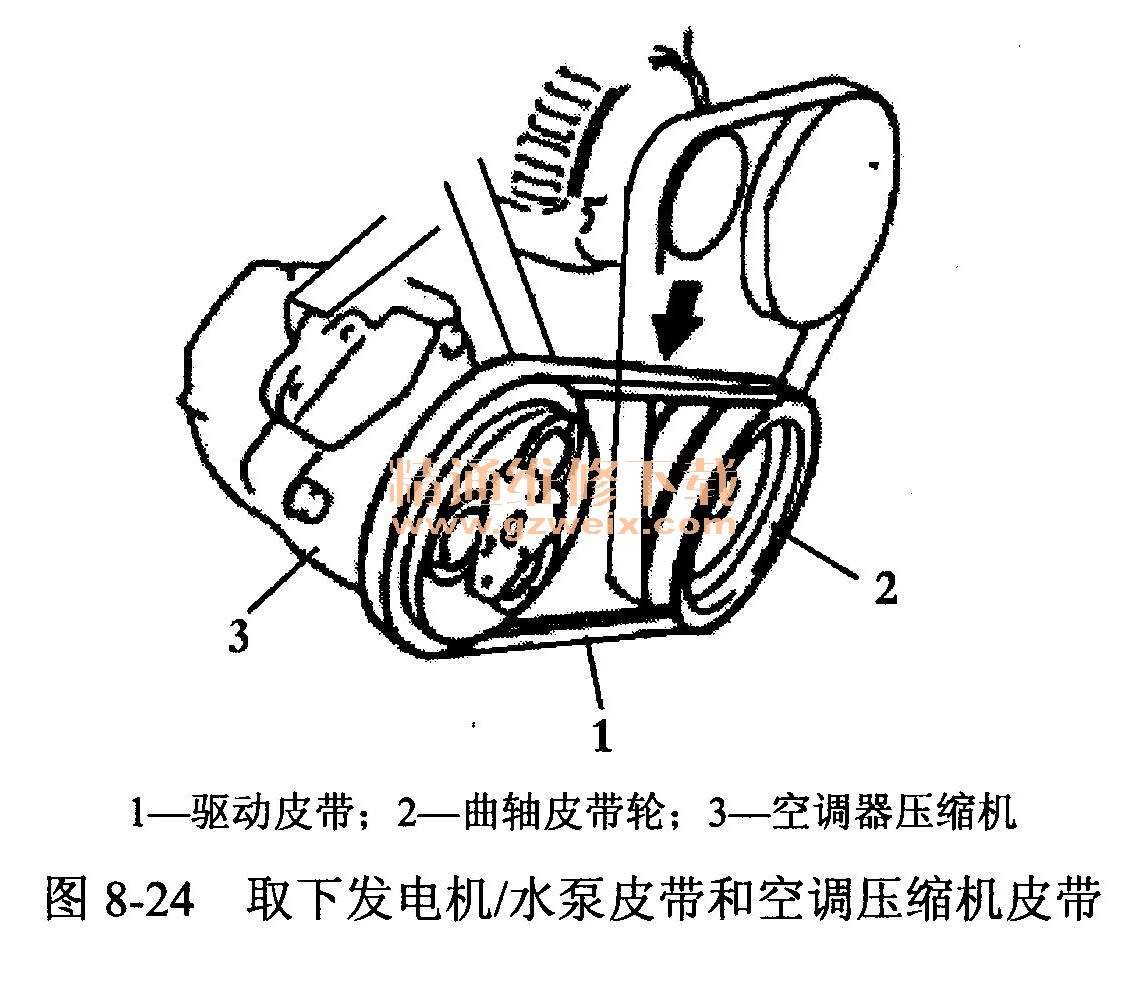

    3.取下发电机/水泵皮带和空调器压缩机皮带,如图8-24所示。

    4.取下水泵皮带轮。

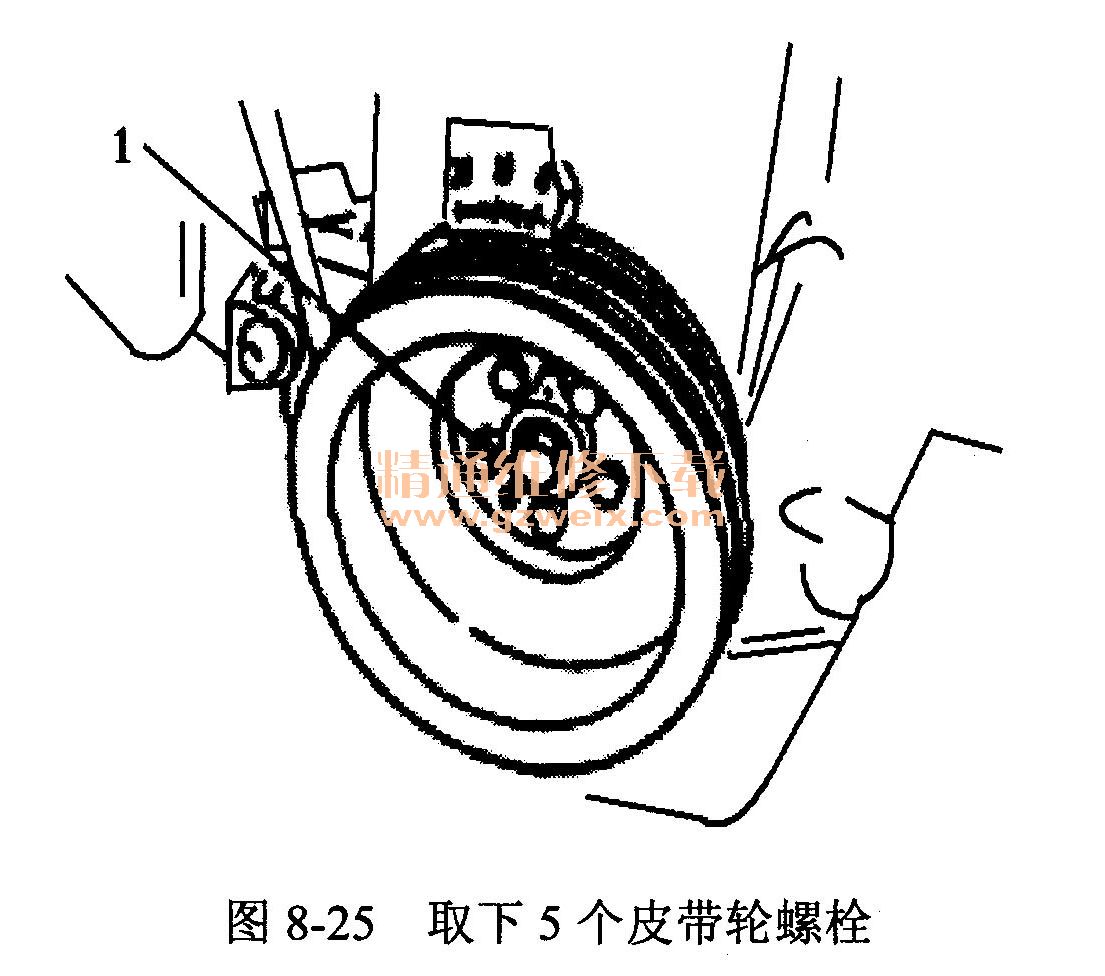

    5.取下5个皮带轮螺栓1,取下曲轴皮带轮,如图8-25所示。

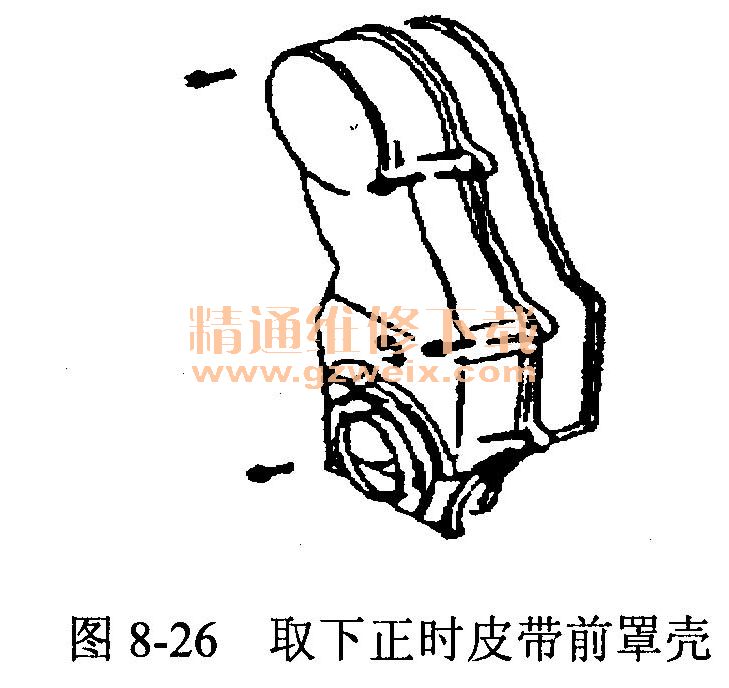

    6.取下水管支架及卡夹,然后取下正时皮带前罩壳,如图8-26所示。

    7.为了安装正时皮带,通过转动曲轴,来对准如图8-27所示的四个正时标记。

    8.拆下正时皮带张紧轮,张紧轮板,张紧轮簧和正时皮带,如图8-28所示。

    注意:
    ①拆下正时皮带后,绝不能转动凸轮轴和曲轴超过如图8-29所示的范围。如果转动,活塞和气门之间会产生干涉,可能损坏活塞和气门的有关零件。

        凸轮轴允许转动范围为:按其正时标记,以汽缸盖罩上的“V”形缺口为准可向左、右各转动90°范围。曲轴允许转动范围为:按其冲印标记,以油泵壳体上的箭头标记为准可向左、右各转动90°范围。
    ②绝不能弯折正时皮带。

[1] [2]  下一页
