（二）正时系统部件的安装
    正时系统部件的安装步骤和方法如下。
    1．凸轮轴链轮螺栓的安装
    （1）使用图10-24所示的专用工具将凸轮轴链轮锁定在相应的位置。

    （2）拧松凸轮轴链轮到规定的力矩。
    2．正时皮带张紧器、张紧器弹簧的安装

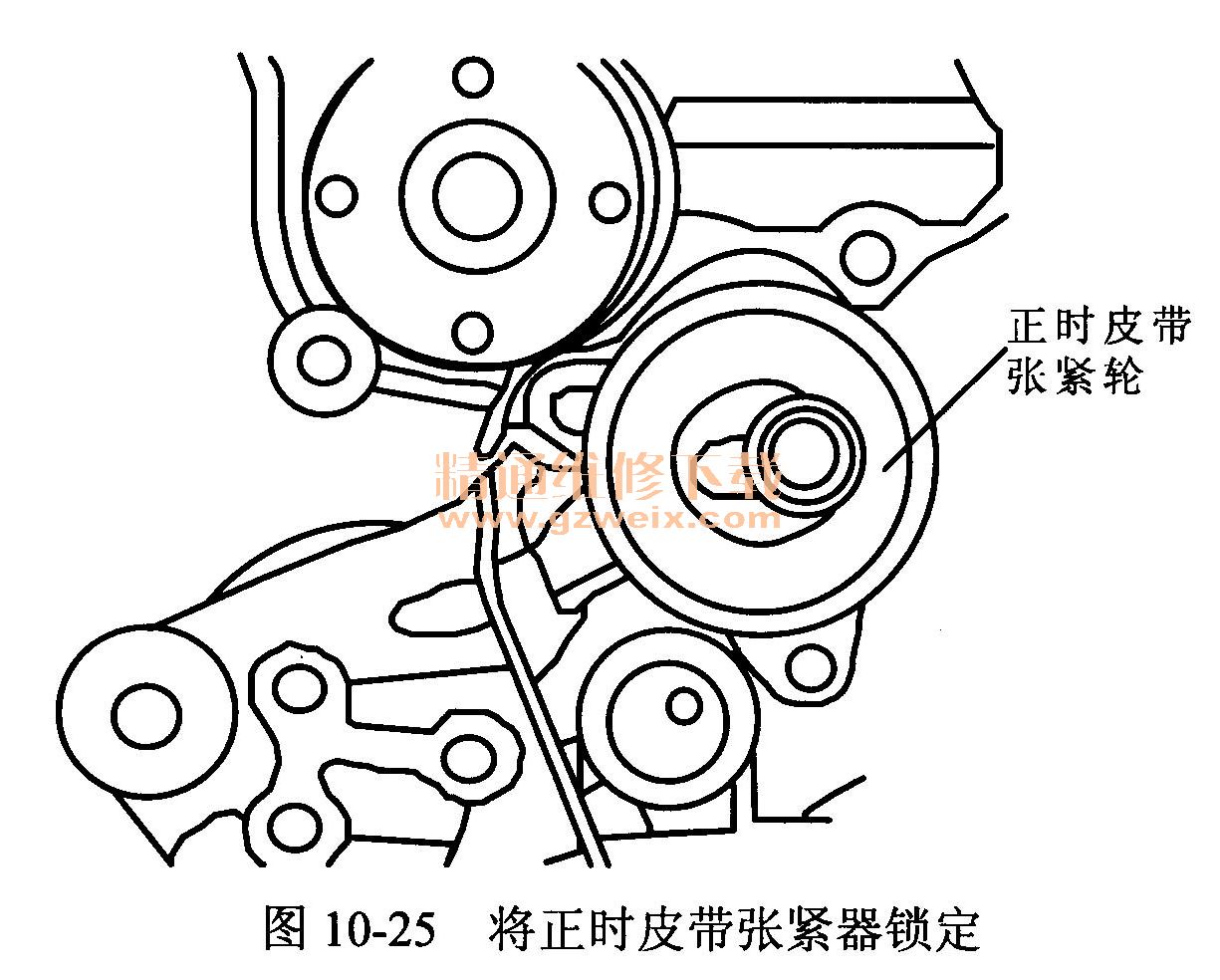

    （1）将正时皮带张紧器锁定在图10-25所示位置。

    （2）如图10-26所示，将张紧器弹簧的一个伸长端钩在正时皮带张紧器的钩形部（如箭头所示）。并将张紧器装到机油泵壳体上。

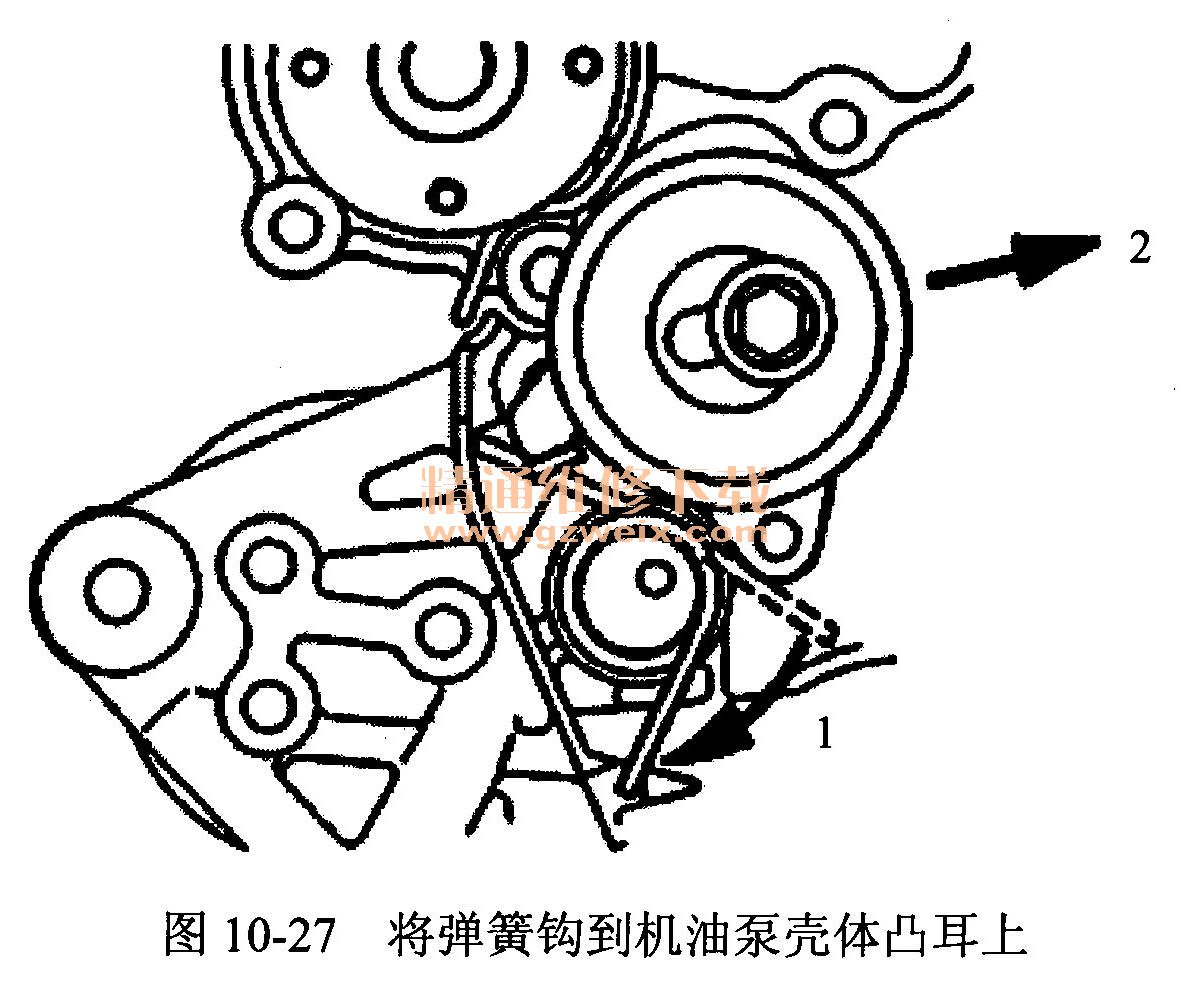

    （3）夹住张紧器弹簧的另一伸长端，并如图10-27中箭头1所示，将它钩到机油泵壳体凸耳上。

    （4）如箭头2所示方向移动正时皮带张紧器，临时涨张紧皮带。

    3．正时皮带的安装
    （1）如图10-28中箭头所示将凸轮轴正时记号与汽缸盖的正时记号对准。

     （2）将曲轴正时记号与前壳体上的正时记号对准，如图10-29中箭头所示。

     （3）使正时皮带的张紧侧保持张紧，并将正时皮带依次装入曲轴正时轮、凸轮轴正时轮和张紧器皮带轮，如图10-30所示。

     （4）如图10-30所示，拧松张紧轮安装螺栓1/4-1/2圈，使张紧器弹簧的张力作用到正时皮带上。

     （5）以正常的旋转方向（顺时针）旋转曲轴2圈，检查正时记号是否对准。
     （6）固定张紧器皮带轮安装螺栓。
    注意：这种方法利用凸轮轴驱动力矩均匀地将张紧力作用到正时皮带上。必须如上述方向旋转曲轴，不得反向旋转曲轴。
