（一）正时皮带的拆卸
    正时皮带的拆卸步骤和方法如下。
    1．按照助力转向泵和压缩机、发动机的拆卸方法拆卸发动机和压缩机皮带。
    2．用5 mm内六角扳手拆卸正时上罩盖的5个固定螺栓，如图11-4所示。

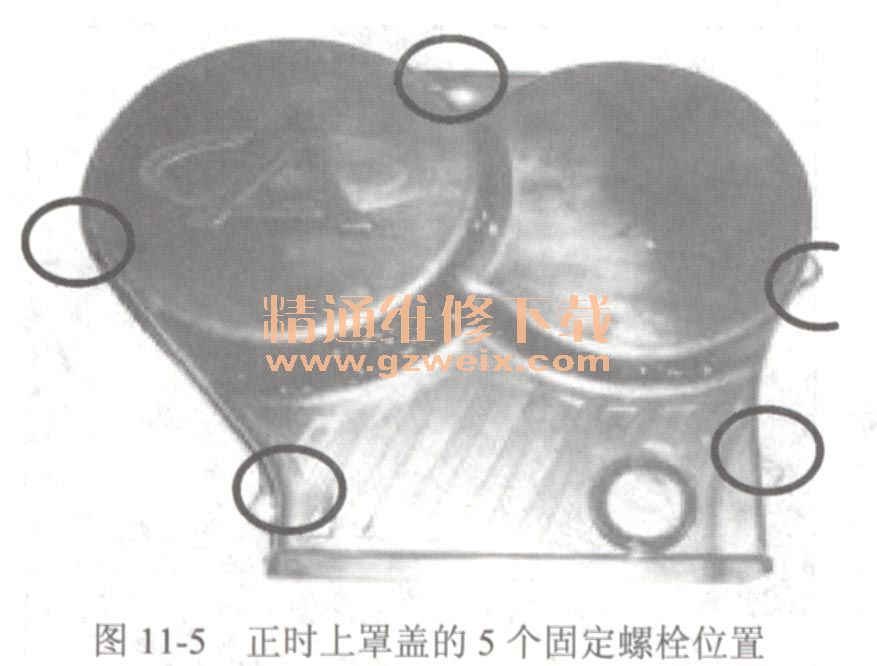

    3．正时上罩盖的5个固定螺栓位置如图11-5中的圈内。

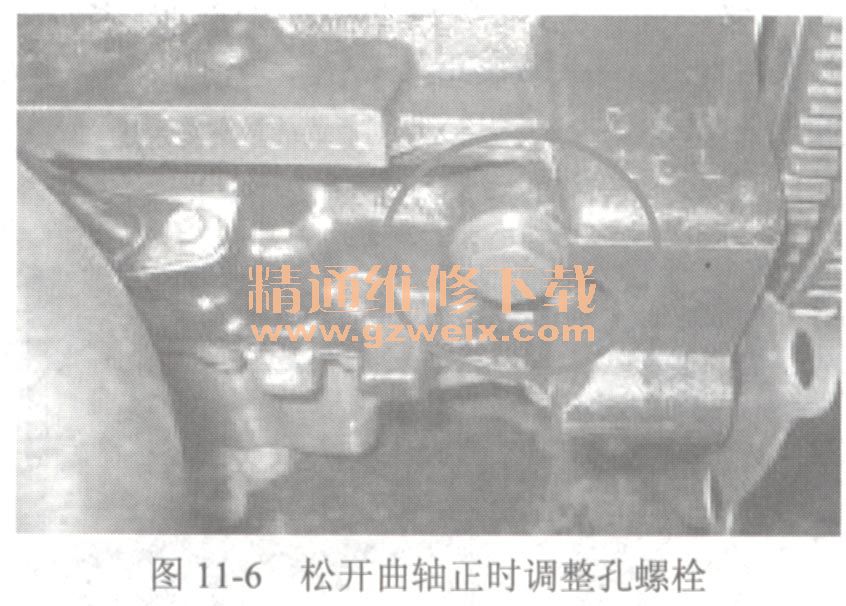

    4．用13号套筒松开曲轴正时调整孔螺栓，如图11-6所示。（调整孔螺栓在起动机的上方）

    5．用专用工具CH-20003插入正时孔中并拧紧，用扳手转动曲轴皮带盘中的大螺母使曲轴旋转，同时慢慢拧入CH-20003。直到曲轴前后转不动为止，如图11-7所示。

    6．用13号套筒拆下曲轴皮带轮的6个固定螺栓，如图11-8所示。取出曲轴皮带轮。

    7．用10号套筒拆下正时下罩盖的6个固定螺栓，如图11-9所示。

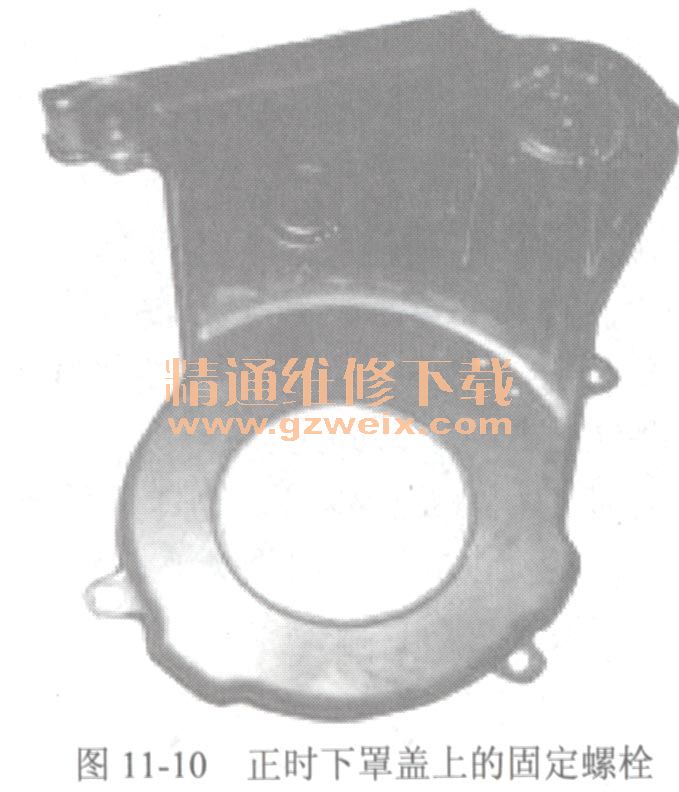

    8．正时下罩盖上的固定螺栓，如图11-10所示。

    注意：正时下罩盖左上方的固定螺栓位置非常隐蔽，如图11-11所示，在拆卸时要注意用万向连接杆拆卸。或用13 MM套筒板拆下悬置支架的三只螺栓取下悬置支架。

    9．用10号套筒松开张紧轮固定螺栓，取下正时皮带，如图11-12所示。

    取下正时皮带时要注意皮带的运转方向以发动机曲轴运转方向和皮带箭头方向为参考。
