奇瑞A5（SQR484F型发动机）正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2013-07-25 14:36:50

    （二）正时皮带上、下罩的更换
    拆卸步骤和方法如下。
    1．用内六角扳手松开上罩盖上的5个螺栓。

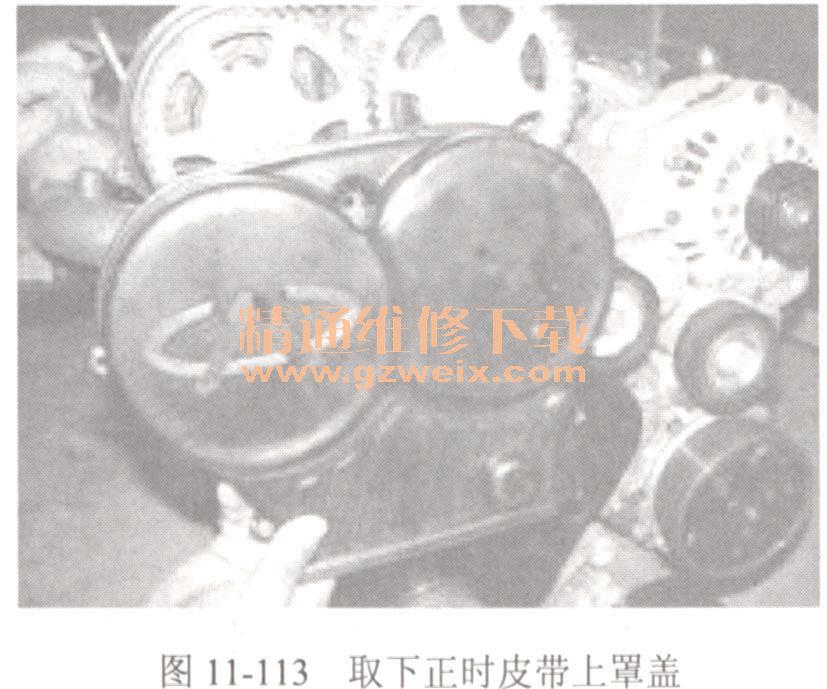

    2．取下正时皮带上罩盖，如图11-113所示。

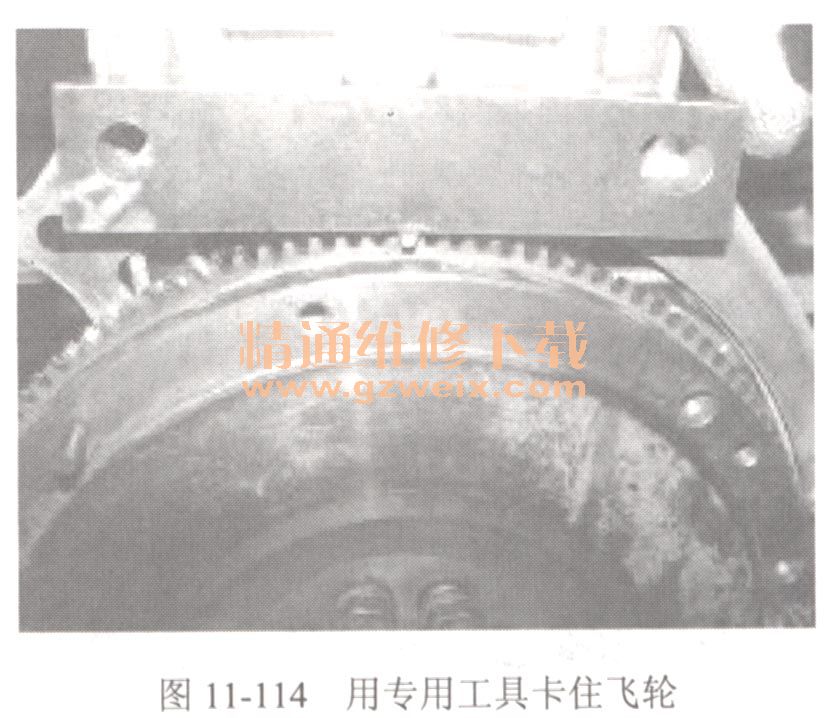

    3．用专用工具卡住飞轮，如图11-114所示。

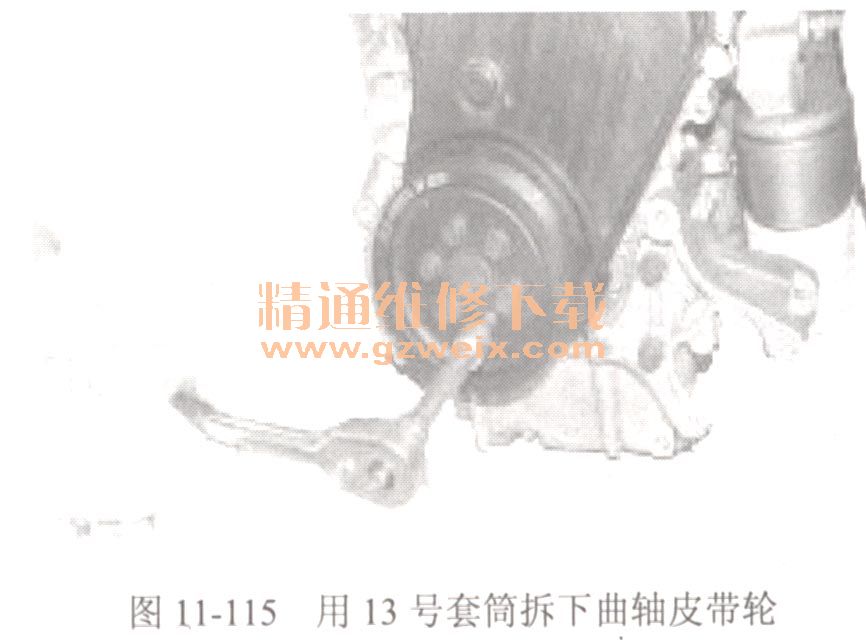

    4．用13号套筒拆下曲轴皮带轮，如图11-115所示。

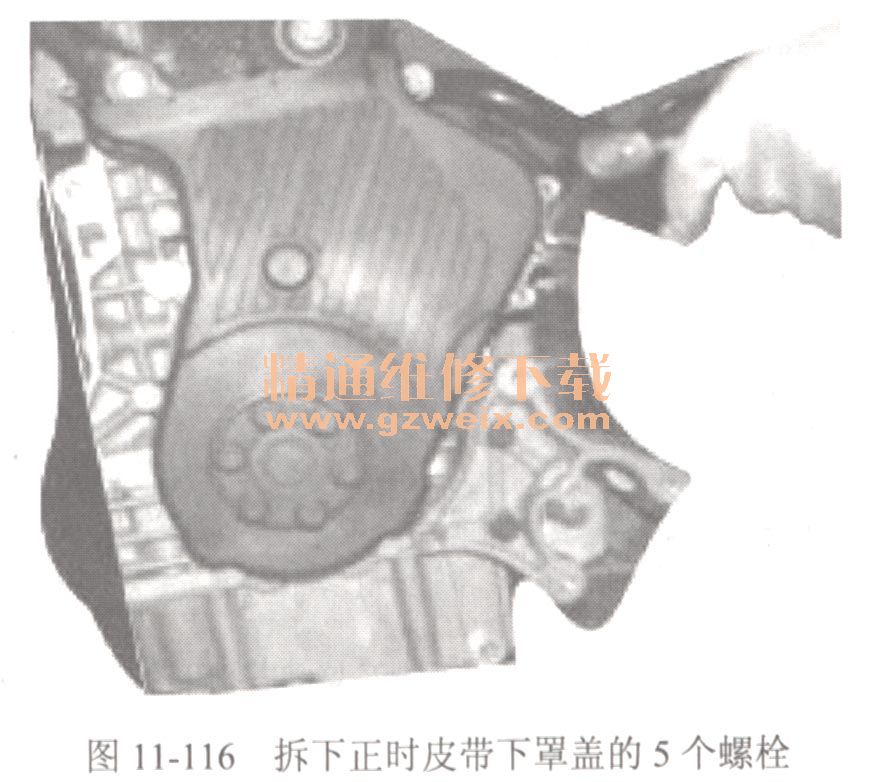

    5．用棘轮棘杆及10号套筒拆下正时皮带下罩盖的5个螺栓，如图11-116所示。

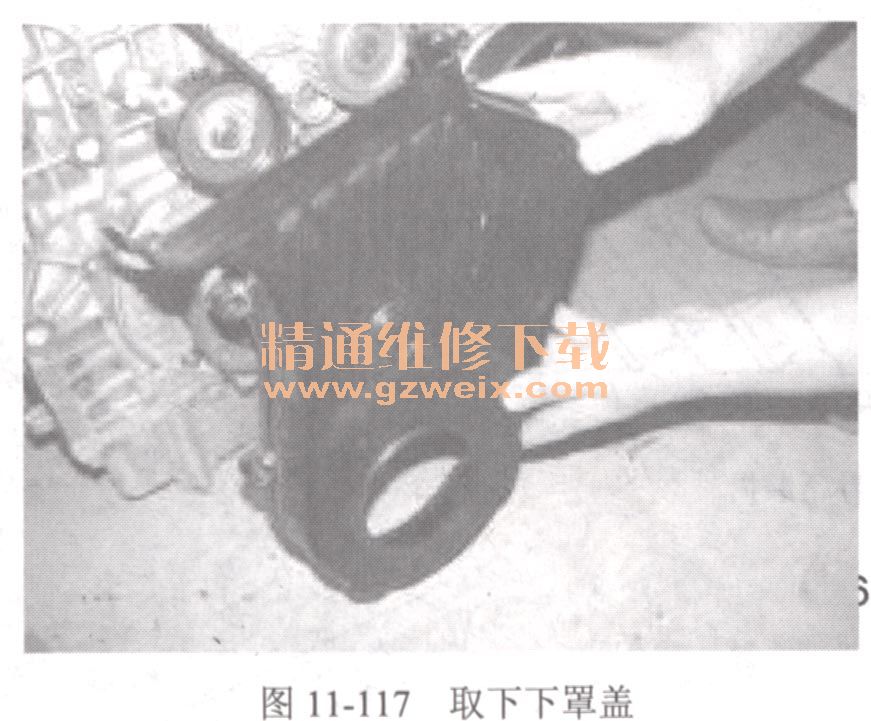

    6．取下下罩盖，如图11-117所示。

    检查并仔细观察正时罩盖上有无开裂的痕迹、正时皮带有无和罩盖相干涉并摩擦的痕迹。如果有其中之一者，请更换正时皮带罩盖或调整正时皮带的位置。
    安装步骤如下：
    安装顺序与拆卸顺序相反，请参照拆卸步骤进行。
    注意：下罩盖一定要先于上罩盖安装。
