（二）正时皮带的安装
    正时皮带的安装步骤和方法如下。
    1．安装曲轴正时齿轮如图11-138所示。

    2．安装正时皮带。
    （1）将凸轮轴正时齿轮套在排气凸轮轴前端，使齿轮上的定位槽与凸轮轴端面上的定位销对齐，如图11-139所示，然后用螺栓固定正时齿轮。

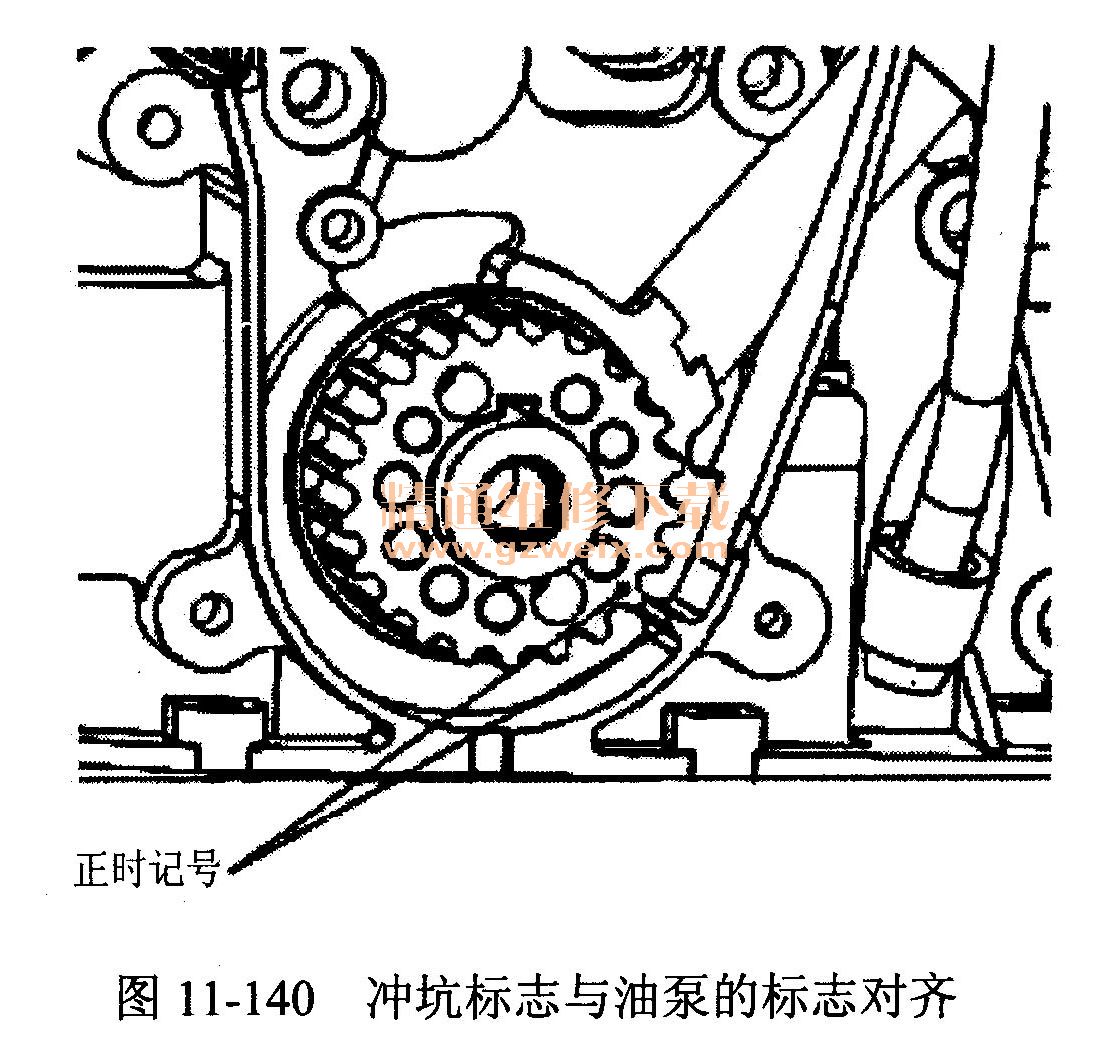

（2）确认曲轴正时皮带轮的冲坑标志和油泵的标志对齐，如图11-140所示。

    3．安装张紧轮。正时皮带张力调整后，安装张紧轮螺栓，按规定的力矩扭紧。需按如下的要领调整正时皮带的张力并安装张紧轮。

    （1）如图11-141所示，使用螺丝刀挠动张紧器向右摆动，使张紧轮边约与水泵壳体圆弧距离为8 mm左右，拧紧张紧轮螺栓。

    （2）把曲轴向顺时针方向转两周，凸轮轴正时齿轮和曲轴正时齿轮各自都吻合正时标志，然后拧紧曲轴皮带轮螺栓。
    （3）在正时皮带受拉侧的两轮中间位置，用手压下约5 mm的距离，如图11-142所示。

    注意：如正时皮带的挠度量达不到标准要求的时候，关键是调整上述张紧器固定螺栓放宽间隙。

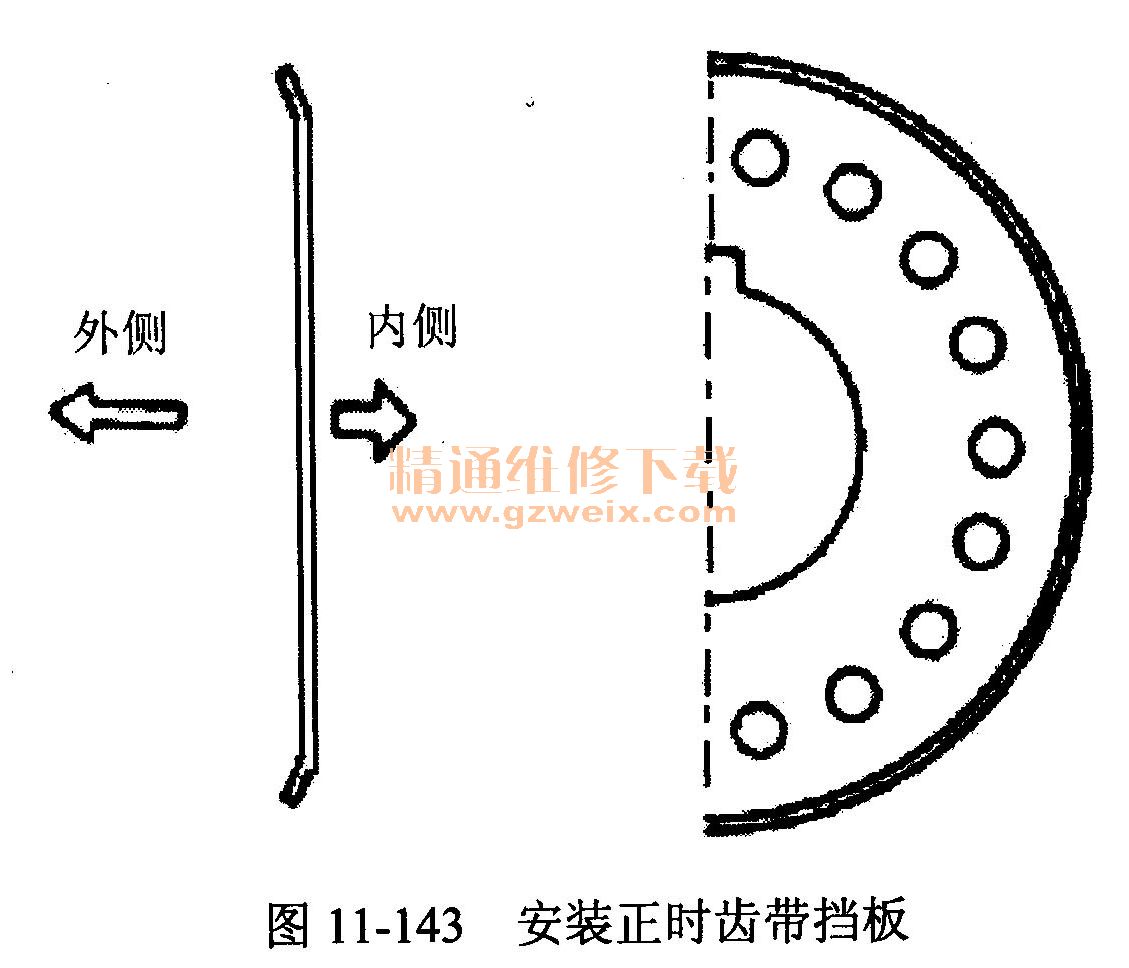

    4．安装正时齿带挡板。按图11-143所示方向安装正时齿带挡板。

    5．使用专用工具，安装扭转减震器。无飞轮时用专用工具的齿带套住曲轴皮带轮的一部分。再用专用工具的手柄扳住不动（固定）。注意不要使齿带转动，要扭紧螺栓。
    6．有飞轮时，使用专用工具防止齿圈转动，然后拧紧扭转减震器螺栓。
    7．安装正时罩盖。先安装密封条，再装上正时罩盖，装配时，先用手拧入螺栓，然后再拧紧。
    8．安装水泵带轮。
