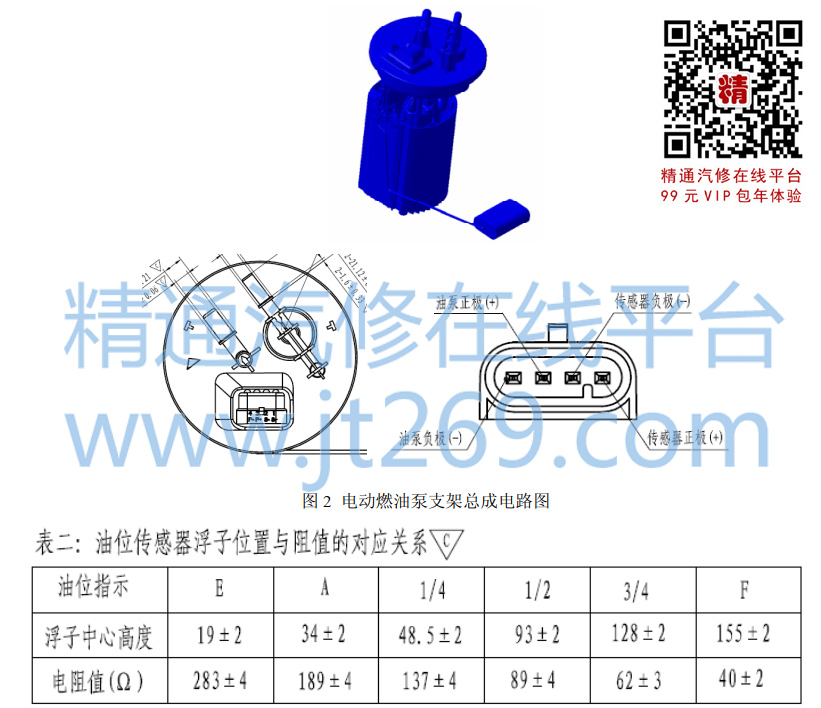

（1）油位传感器位置位置与阻值的对应关系

（ 2）油表指示加不满油故障排查方法

如客户反映油箱加满后，油表指示未到满油位；请按照以下方法排查：

第一步：故障车在线排查，打开后排座椅，从油箱视窗口位置检测，根据图 2 电路图所示，（卸下线束端子接头）把数字万用表打到欧姆档，两表笔分别接油泵支架的 1、 2 针脚，测量液位传感器的阻值并记录，根据液位传感器的阻值显示关系判断故障情况。如阻值跟目前加油量吻合，则油泵总成 OK；否则进行第二步；

第二步： 记录目前的传感器阻值， 进行抽油， 确认抽出的油量是否满足满油位油量设定要求（参数由凯翼提供），若传感器阻值与油量不符合，则判定故障；

处理方法：更换电动燃油泵总成。



（ 3）油表指示有油而实际油箱内无油故障排查方法

如客户反映油表指示有油而实际油箱无油，请按照以下方法排查排：

第一步：故障车在线排查，打开后排座椅，从油箱视窗口位置检测，根据图 2 电路图所示，（卸下线束端子接头）把数字万用表打到欧姆档，两表笔分别接油泵支架的 1、 2 针脚，测量液位传感器的阻值并记录，根据液位传感器的阻值显示关系判断故障情况。如阻值跟目前加油量吻合，则油泵总成 OK；否则进行第二步；

第二步：将电动燃油泵总成从油箱中取出（取出时，避免浮子杆与油箱拉扯变形），确认油箱内是否有油，若油箱内确实无油，则确认为电动燃油泵总成故障。

处理方法：更换电动燃油泵总成。

（ 4）油表指针不动/不显示

如客户反映油表指示在空油位且不转动，油表指示在某一位置不上升或下降，请按照以下方法排查：

第一步：故障车在线排查，打开后排座椅，从油箱视窗口位置检测，根据图 2 电路图所示，（卸下线束端子接头）把数字万用表打到欧姆档，两表笔分别接油泵支架的 1、 2 针脚，测量液位传感器的阻值并记录，根据液位传感器的阻值显示关系判断故障情况。如阻值跟目前加油量吻合，则油泵总成 OK；否则进行第二步；

第二步： 加入 8L 汽油， 确认油位指示是否有变化（加油时必须将钥匙拔出或钥匙处于 Off 档），如指针不动仪表显示无变化，则确认燃油泵故障；

处理方法：更换电动燃油泵总成。





2、检查组合仪表

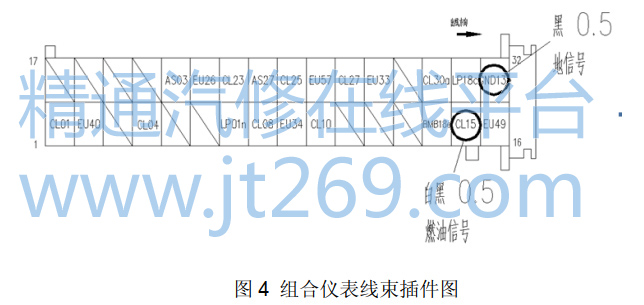

第一步：故障车在线排查，拆卸组合仪表后拔掉组合仪表后部线束接插件，从仪表线束端，根据图 4 引脚图所示， （卸下线束端子接头）把数字万用表打到欧姆档，两表笔分别接仪表线束插件的 15、 32 针脚，测量阻值并记录；然后插上组合仪表观察燃油表显示格数；根据液位传感器的阻值和仪表显示关系（如下截图 5）判断故障情况,若符合显示关系,则仪表显示正常;否则进行第二步；

第二步：更换组合仪表，如新组合仪表的燃油表显示符合显示关系，则确认原组合仪表故障。
