9．调节正时皮带张力。
    （1）检查正时皮带，如有必要就进行更换。

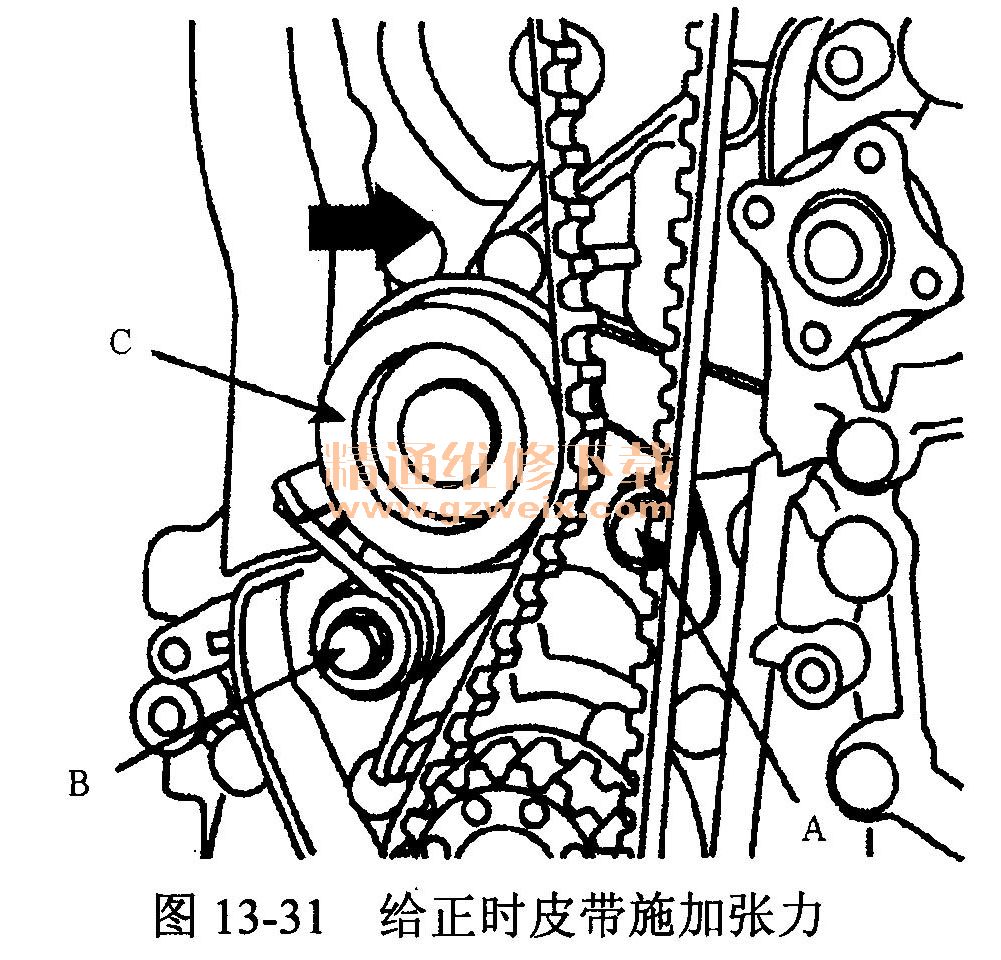

    （2）拧松固定螺栓A, B后，通过旋转张紧器给正时皮带施加张力，如图13-31所示。

    （3）检查各链轮和各正时皮带齿牙之间是否对齐，逐个拧紧固定螺栓A和B。

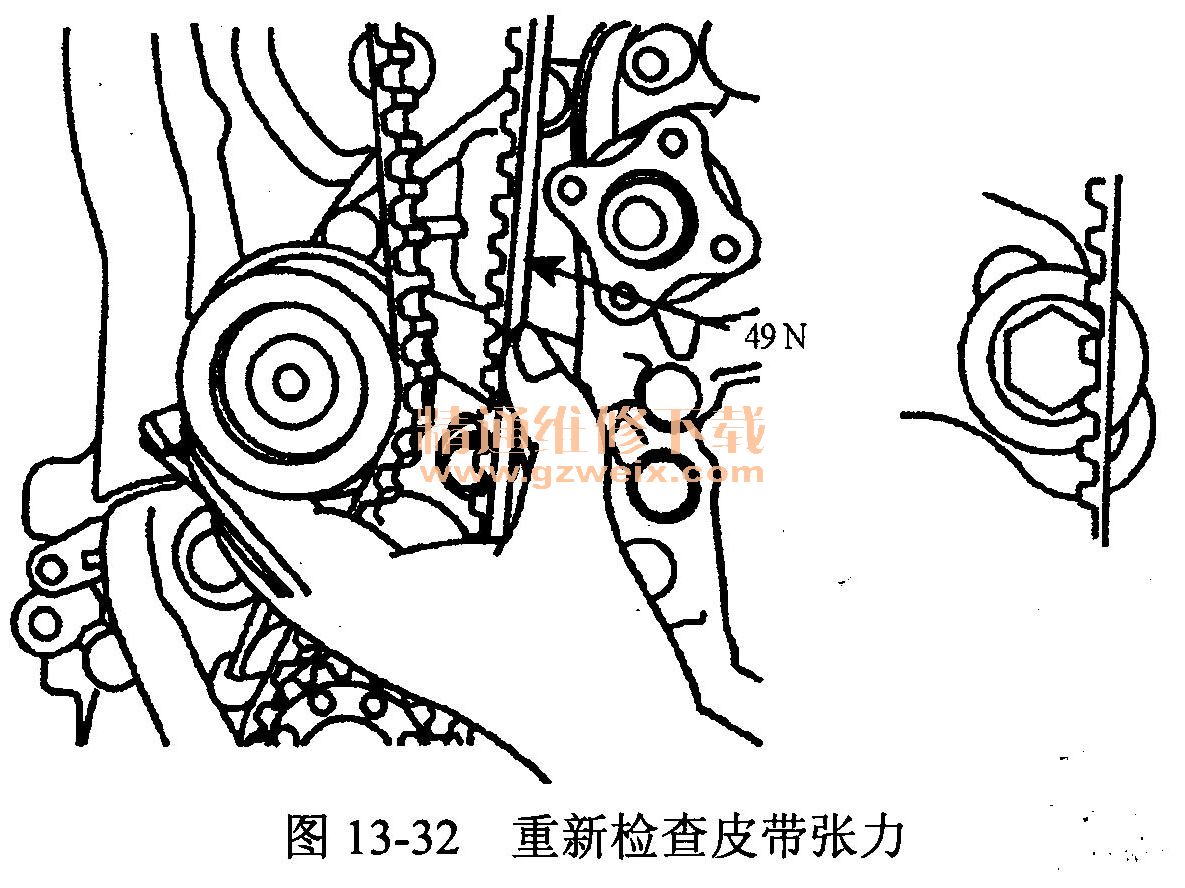

    （4）重新检查皮带张力，如图13-32所示。

    使用适当力（约49 N）水平握紧张紧器和正时皮带张力侧时，确定正时皮带轮齿端距张紧器固定螺栓头半径的1/2（横过平面）。
    10．按工作方向（顺时针）将曲轴旋转2圈并重新对齐曲轴链轮和凸轮轴链轮的正时标记。

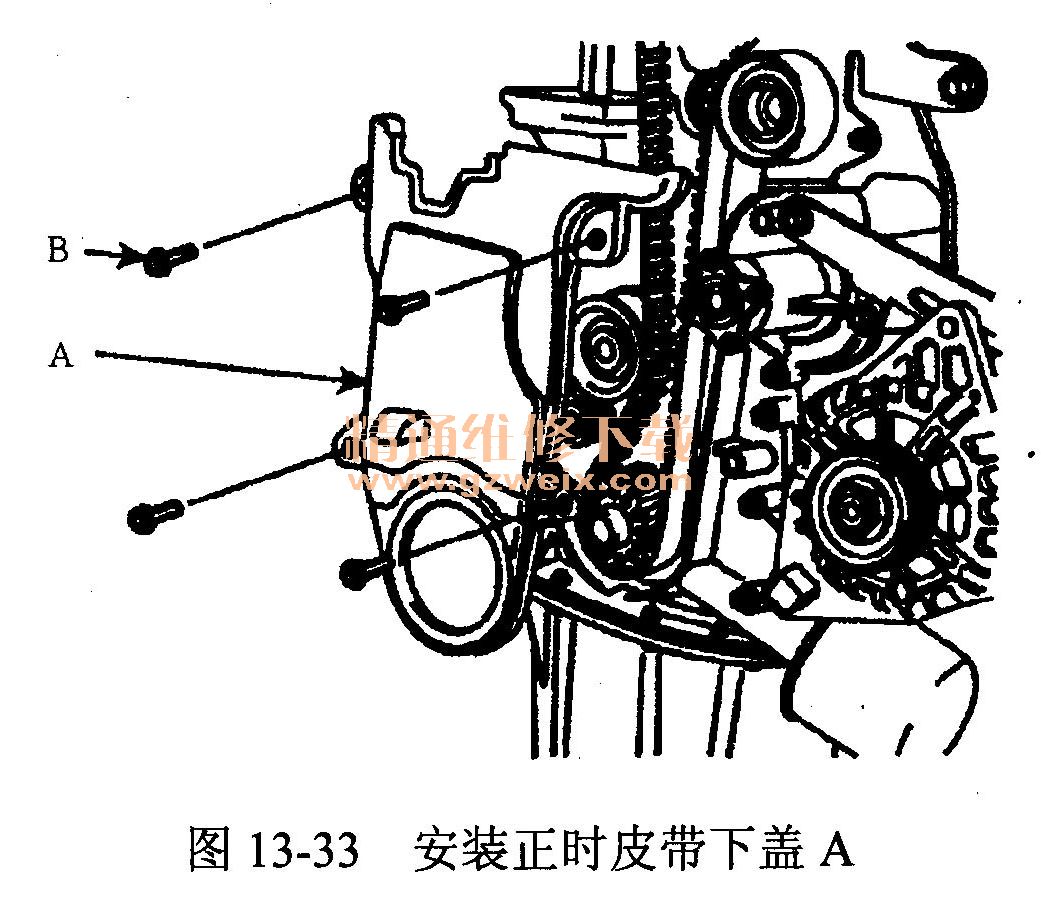

    11．用5个螺栓安装正时皮带下盖A，如图13-33所示。

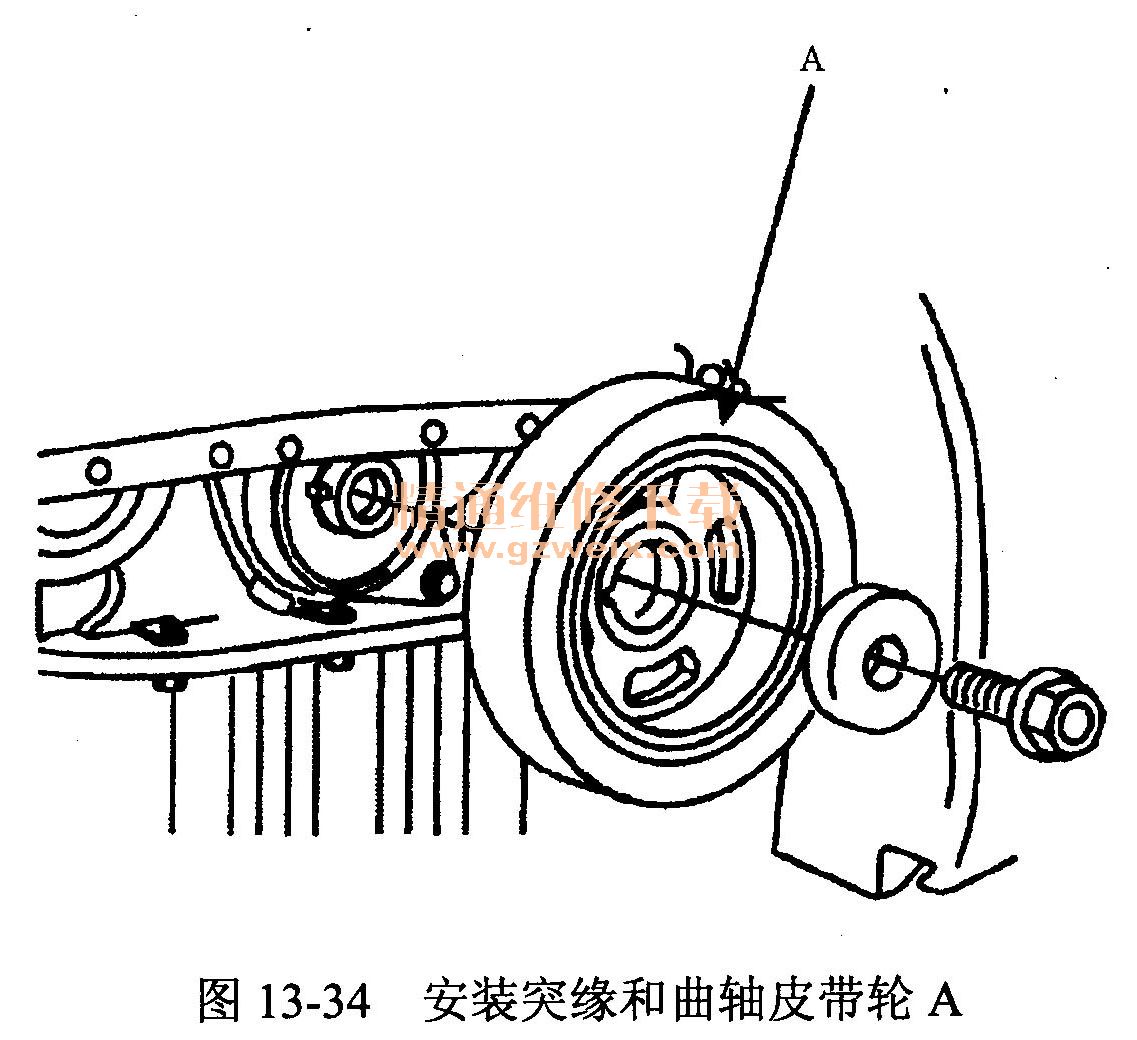

    12．安装突缘和曲轴皮带轮A，如图13-34所示。

    确定曲轴链轮销固定在皮带轮小孔内。

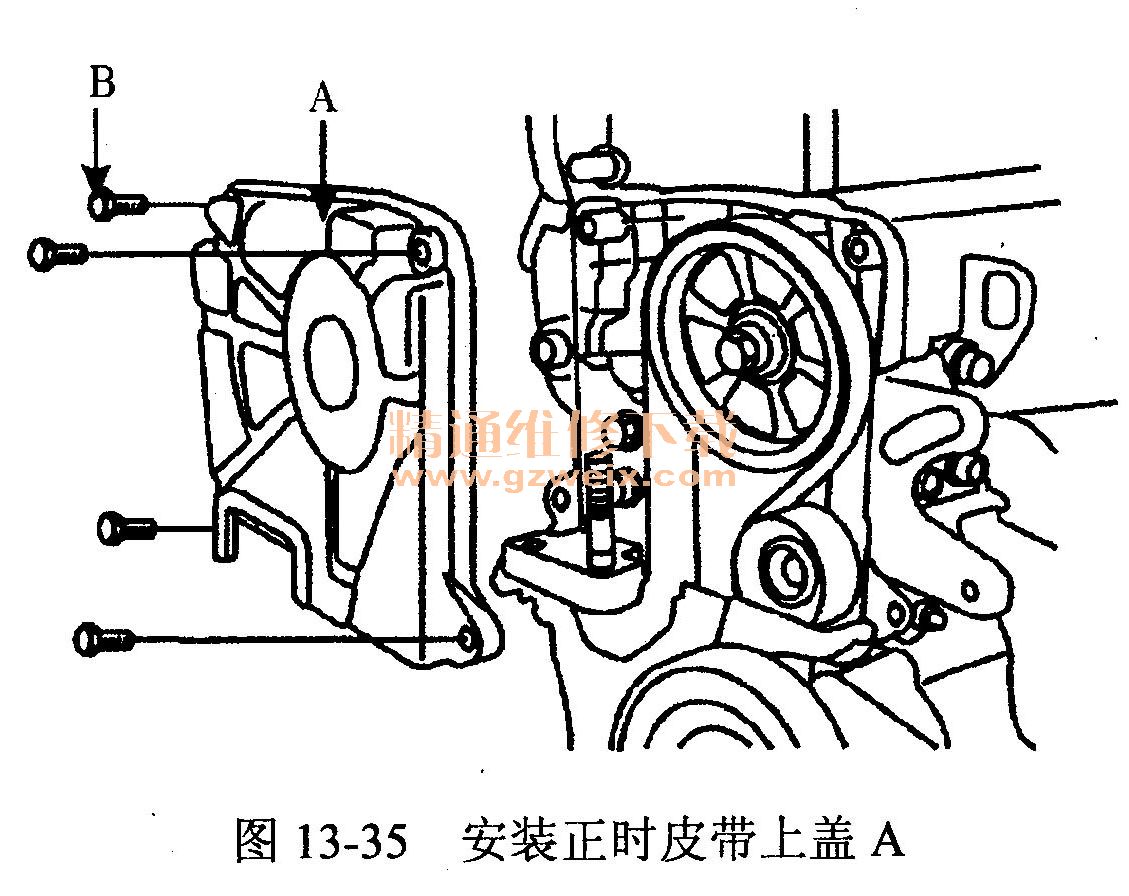

    13．用4个螺栓B安装正时皮带上盖A，如图13-35所示。

    14．用4个螺栓安装水泵皮带轮。
    15．安装动力转向泵驱动皮带。
    16．安装空调器压缩机驱动皮带。
    17．安装交流发电机驱动皮带。
    18．安装发动机装配托架。

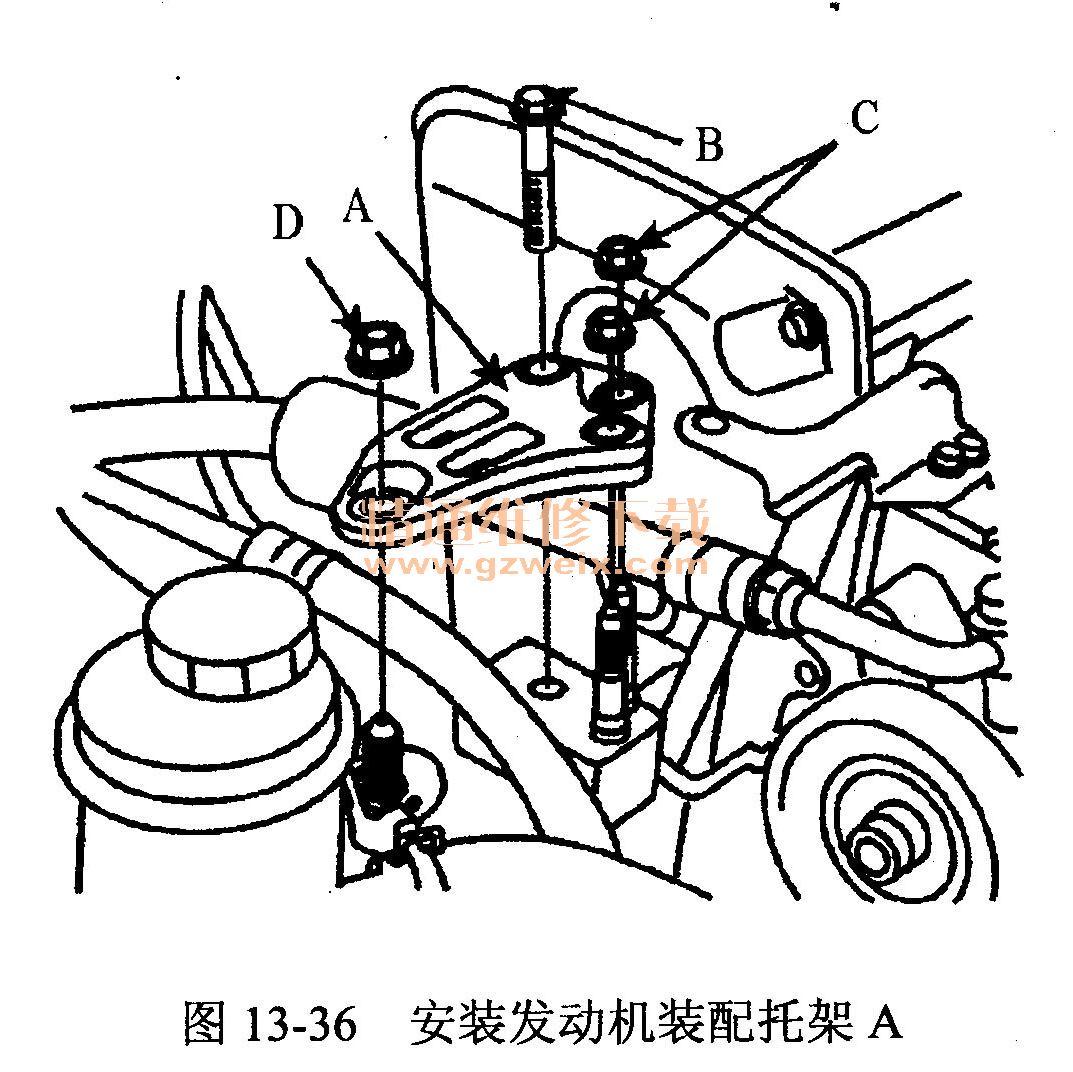

    用螺母C, D和螺栓B安装发动机装配托架A,如图13-36所示。

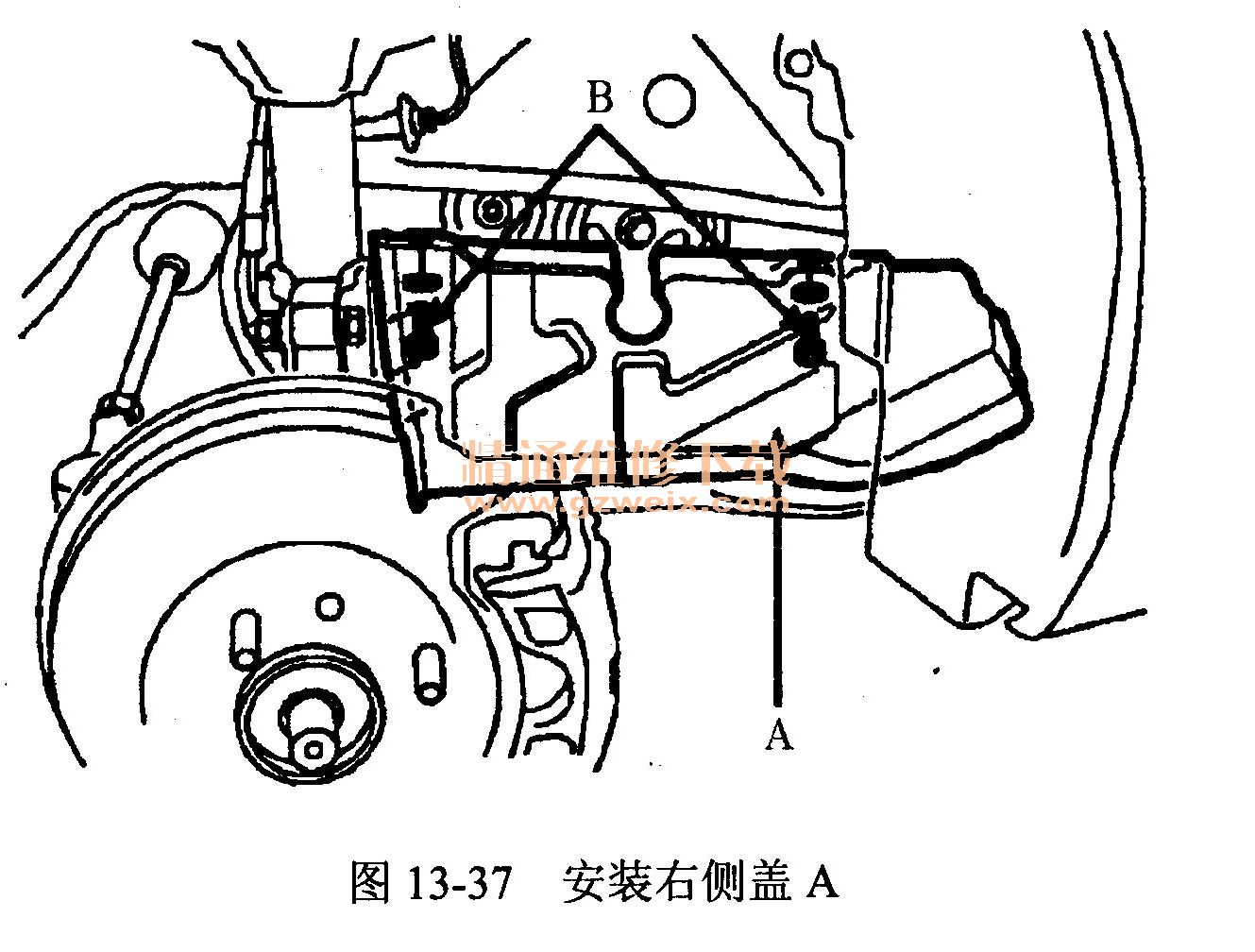

    19．用2个螺栓B安装右侧盖A，如图13-37所示。

    20．安装右前轮。
    21．用4个螺栓安装发动机盖（A）
