江铃陆风风尚(CA20型发动机)正时校对方法
来源:本站整理  作者:佚名  2013-07-31 16:18:59

(三)正时部件的安装

    正时部件的安装步骤和方法如下。
    1.将张紧轮板装在张紧轮上,如图14-332所示,将张紧轮板的凸齿1插入到张紧轮的孔2中。

    2.安装张紧轮和张紧轮板。

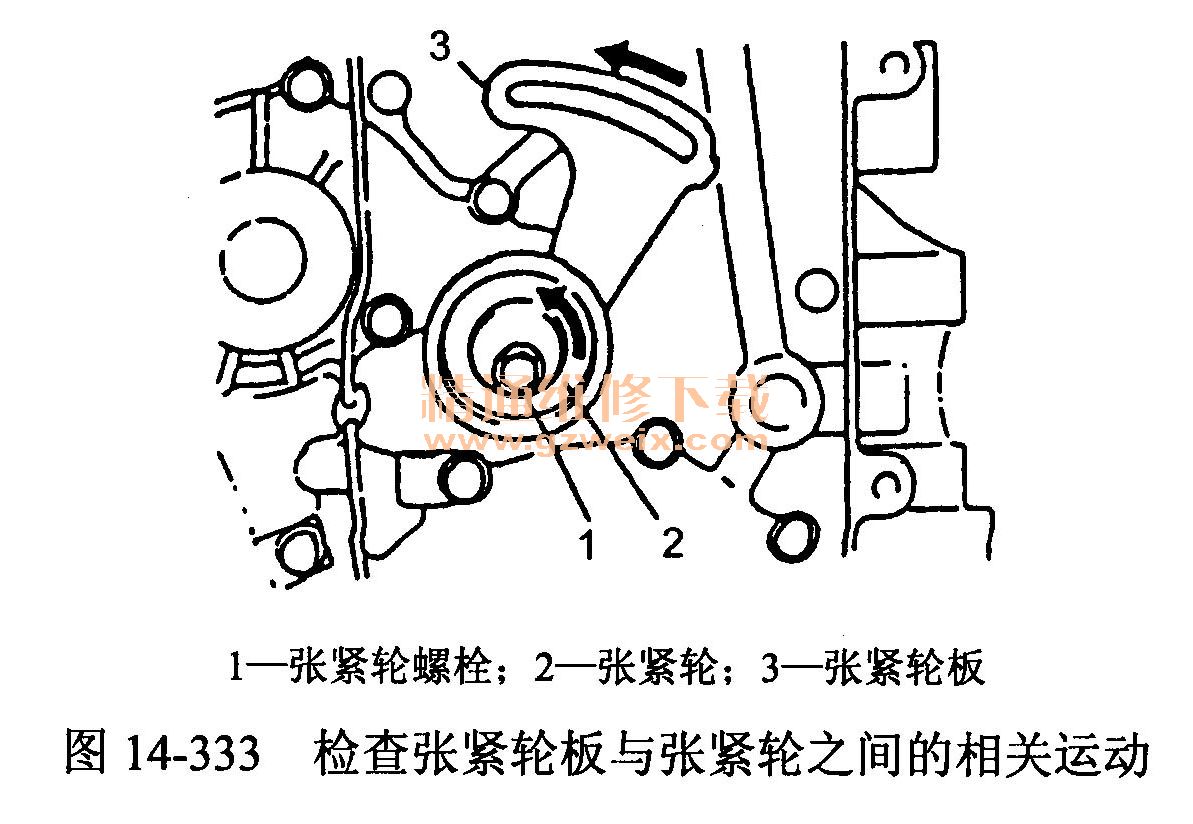

    此时,不要用搬手拧紧张紧轮螺栓,只用手拧紧即可。检查保证张紧轮板如图14-333所示,张紧轮板3按箭头方向运动时,会使张紧轮按同样的方向运动。如果没有发生张紧轮板与张紧轮之间的有关运动,应拧下张紧轮螺栓1,并拆下张紧轮和轮板,将轮板凸齿重新插入张紧轮的孔中。

    3.检查凸轮轴正时皮带轮上的正时标记E如图14-334所示。该标记应对准汽缸盖罩上的V形缺口。如果没有对准,可通过转动凸轮轴的方法使两个标记对准,但必须注意,转动不能超过其允许范围。

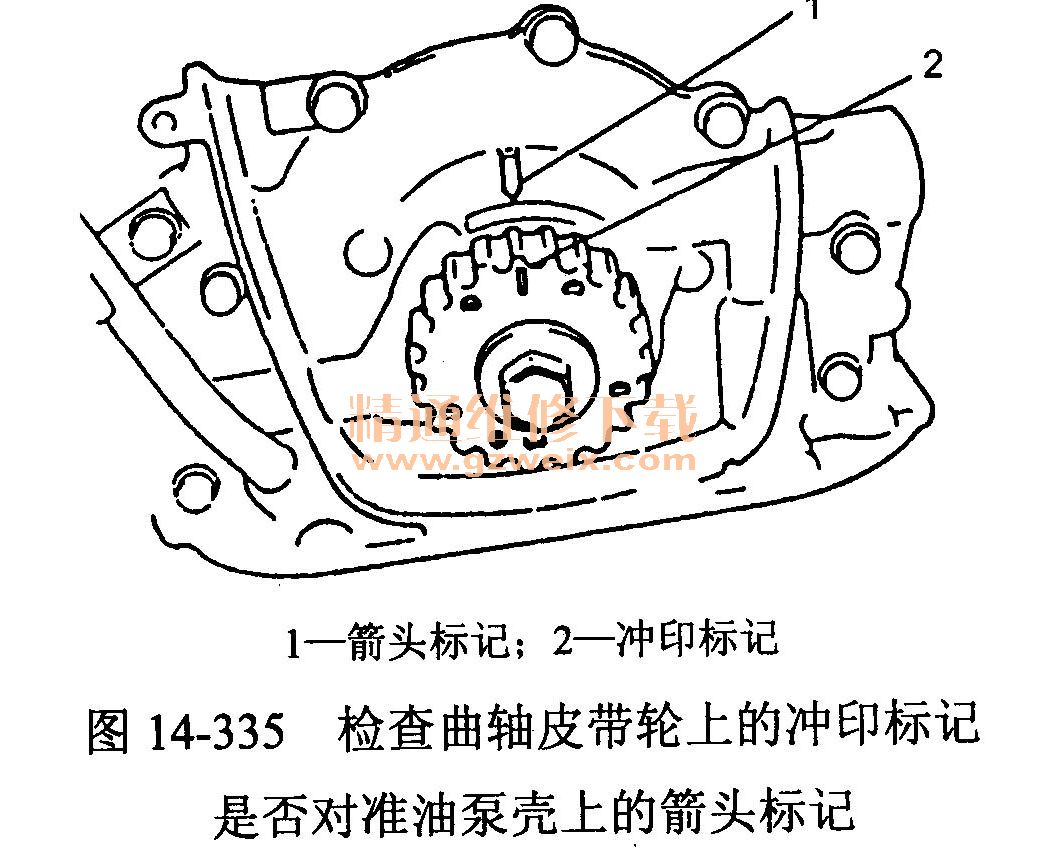

    4.检查曲轴皮带轮上的冲印标记,如图14-335所示。该标记应与油泵壳上的箭头对准。如果没有对准,可通过转动曲轴的方法使两个标记对准,但必须注意转动不能超过其允许范围。

    5.安装正时皮带和张紧轮弹簧,如图14-336所示。要使两组标记对准,张紧轮板推向上,在两个皮带轮上安装正时皮带,使皮带的驱动侧(端)无松弛现象。然后。如图所示,装上张紧轮弹簧,并用手拧紧张紧轮螺栓。

    注意:
      (1)装正时皮带时,应使皮带上的箭头标记→与曲轴的旋转方向一致。
      (2)在这种情况下,4号活塞位于压缩行程的上止点。
      6.安装后,为了张紧松弛的正时皮带,可顺时针方向转动曲轴两圈。当确信皮带无松弛后,首先拧紧张紧轮螺栓,然后按规定的力矩拧紧张紧轮螺栓,如图14-337所示。

      7安装正时皮带前罩壳如图14-338所示。安装前,应确认密封件位于水泵和油泵壳之间。

     8.安装曲轴皮带轮,如图14-339所示。将皮带轮上的孔装入曲轴正时皮带轮上的销钉上,然后按规定的力矩拧紧皮带轮螺栓。

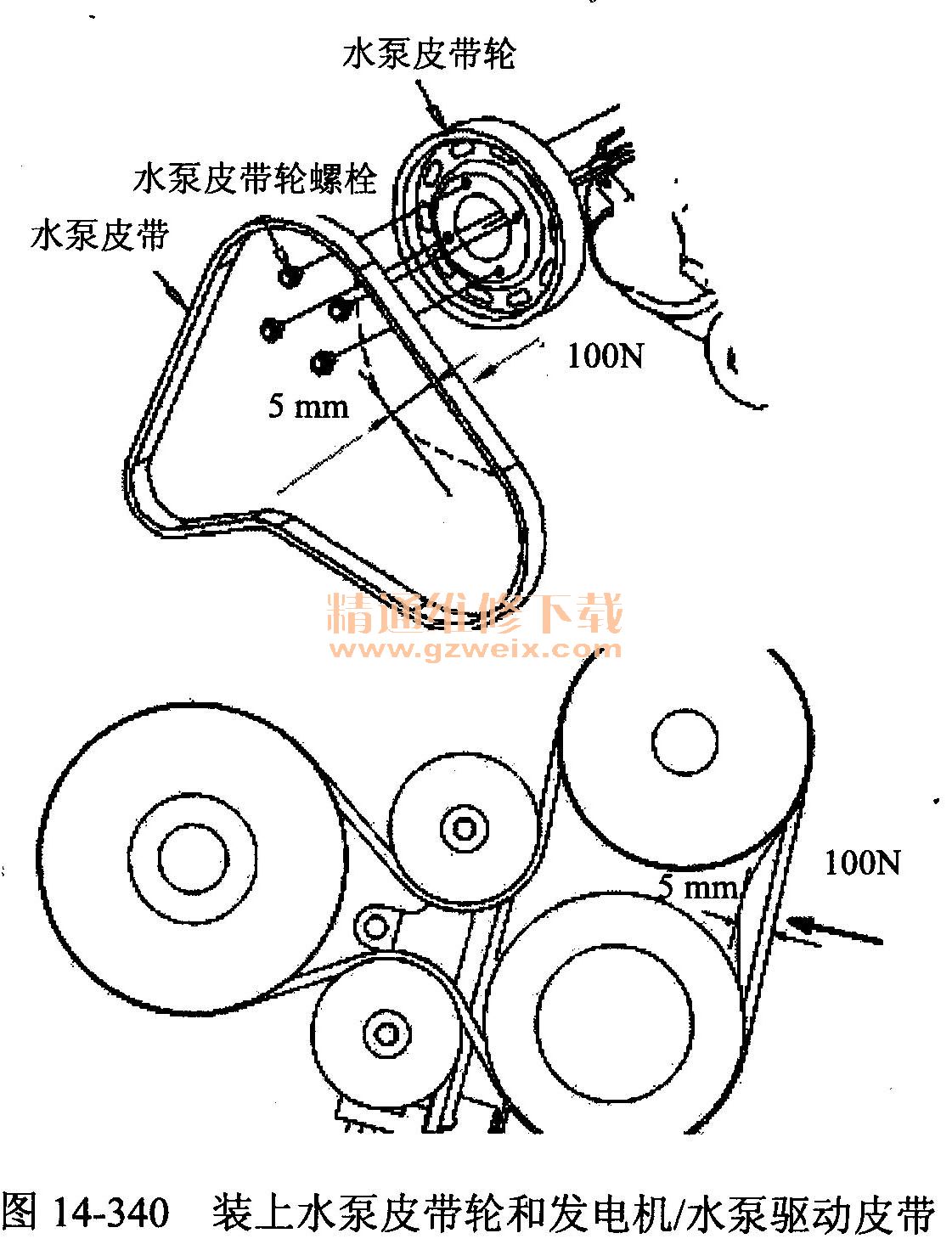

    9.装上水泵皮带轮和发电机/水泵驱动皮带,如图14-340所示。调整发电机/水泵动皮带的松紧。

    10.安装空调器压缩机皮带。调整皮带的松紧。
    11.连接各管线,按规定进行固定。
    12.向冷却系统加注冷却液,注意一定要排出系统中的空气。
    13.装上蓄电池,并接好负极电线。
   14.确定软管连接处应无冷却液泄漏。
