北京现代御翔(G4KC 2.4 L型发动机)正时校对方法
来源:本站整理  作者:佚名  2013-07-31 16:12:44

    (一)正时链条的拆卸
    正时链条的拆卸步骤和方法如下。
    此程序不需要拆卸发动机总成。
    1.拆卸发动机盖。
    2.拆卸右前轮。
    3.拆卸右侧盖。
    4.将1号汽缸设置在TDC位置冲程,如图14-302所示。

    5.拆卸发动机装配支撑支架。
    (1)将千斤顶安装到发动机油底壳。
    (2)松开2个螺栓,2个螺母,拆卸发动机装配支撑支架。
    6.暂时松开水泵皮带轮螺栓。
    7.拆卸驱动皮带A,如图14-303所示。

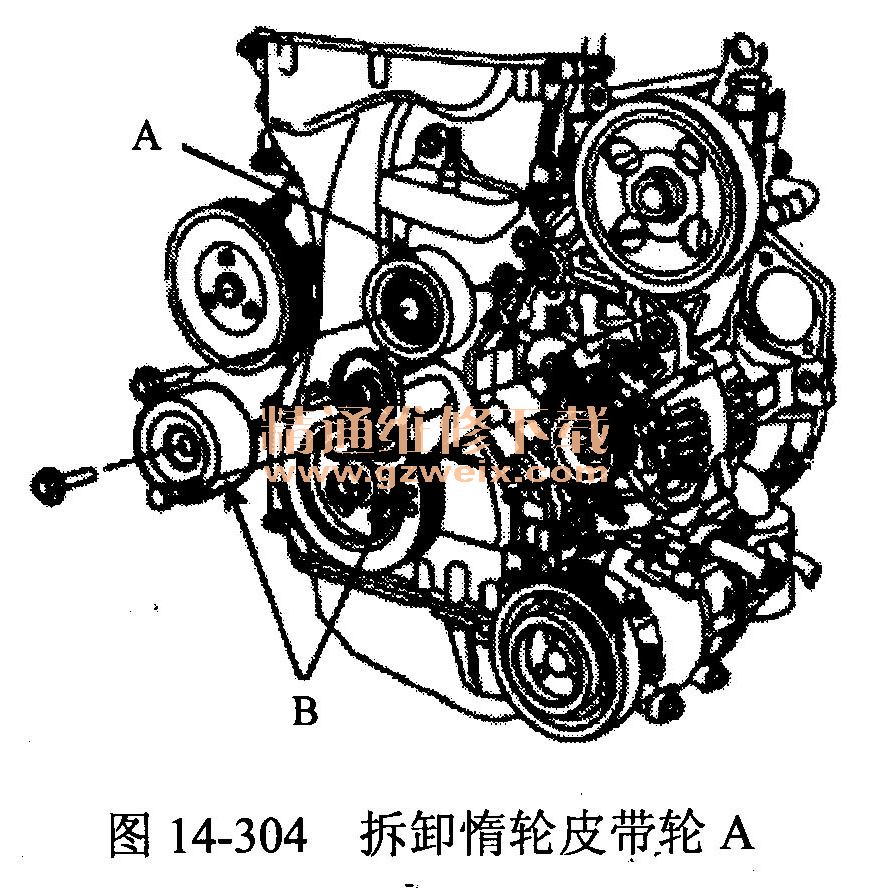

    8.拆卸惰轮皮带轮A,如图14-304所示。

    9.拆卸驱动皮带张紧器皮带轮和张紧器B,如图14-304所示。

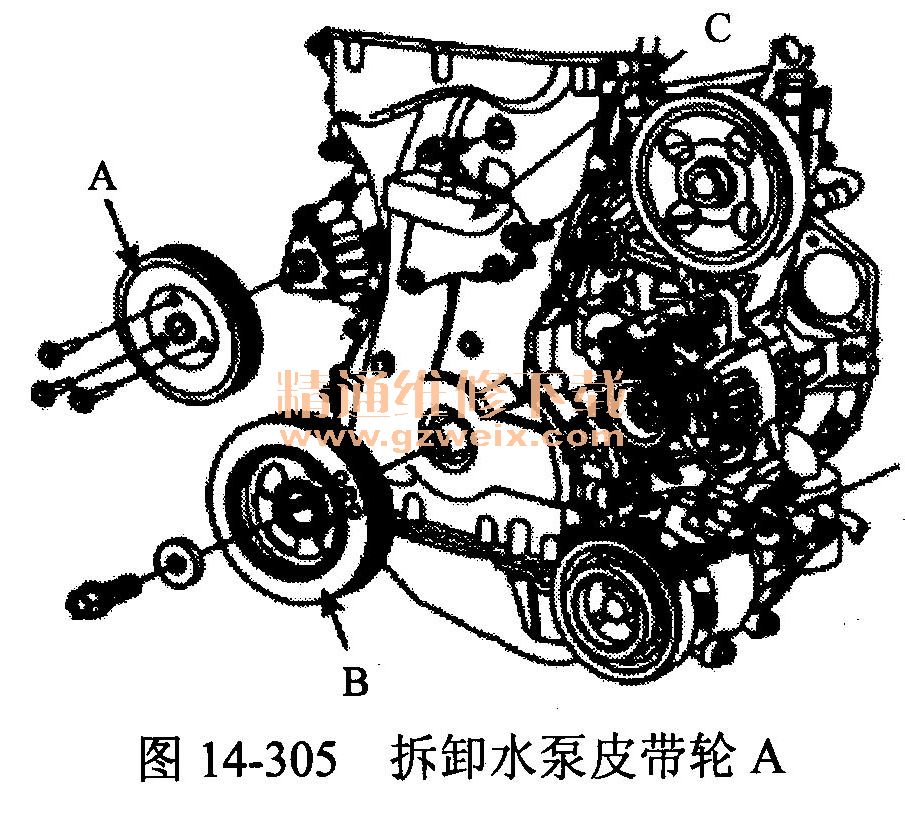

    10.拆卸水泵皮带轮A,如图14-305所示。

    11.拆卸曲轴皮带轮。
    12.拆卸发动机支撑支架
    13.分离点火线圈连接器。
    14.拆卸点火线圈。
    15.从汽缸盖罩上拆卸PCV软管和通气软管。

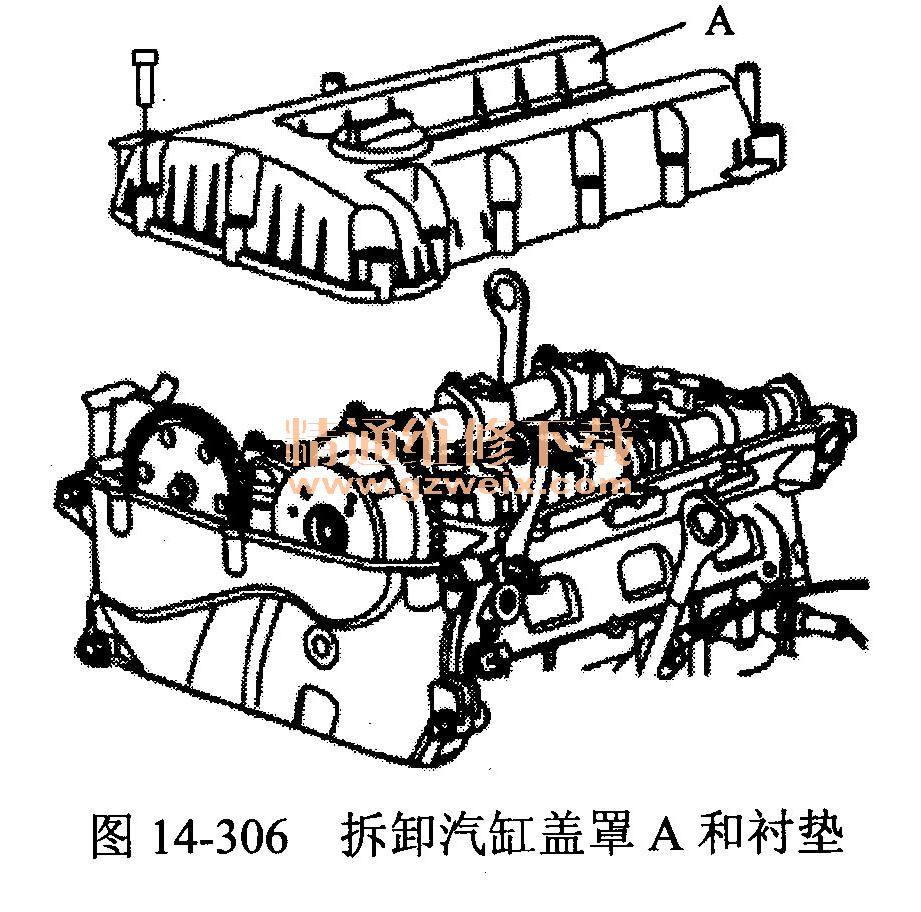

    16.拧下汽缸盖罩螺栓,拆卸汽缸盖罩A和衬垫,如图14-306所示。

    17.拆卸压缩机下部螺栓,如图14-307所示。

    18.拆卸压缩机支架。
    19.排出发动机油。
    20.拆卸油底壳。

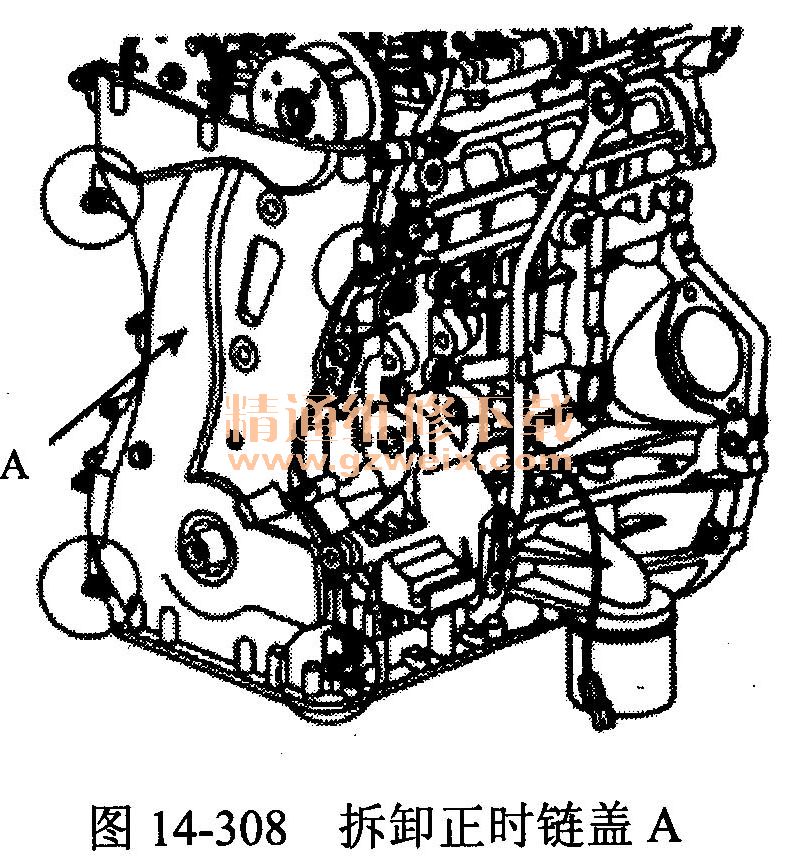

    21.用螺丝刀撬汽缸盖和汽缸体之间的位置,拆卸正时链盖A,如图14-308所示。

    22.对齐曲轴齿键和主轴承盖的结合面。号汽缸位于上止点即它的压缩冲程时。
    23.压缩正时链张紧器后,安装定位销,14-309所示。

    24.拆卸正时链张紧器。
    25.拆卸正时链张紧器臂。
    26.拆卸正时链。
    27.拆卸正时链导轨。

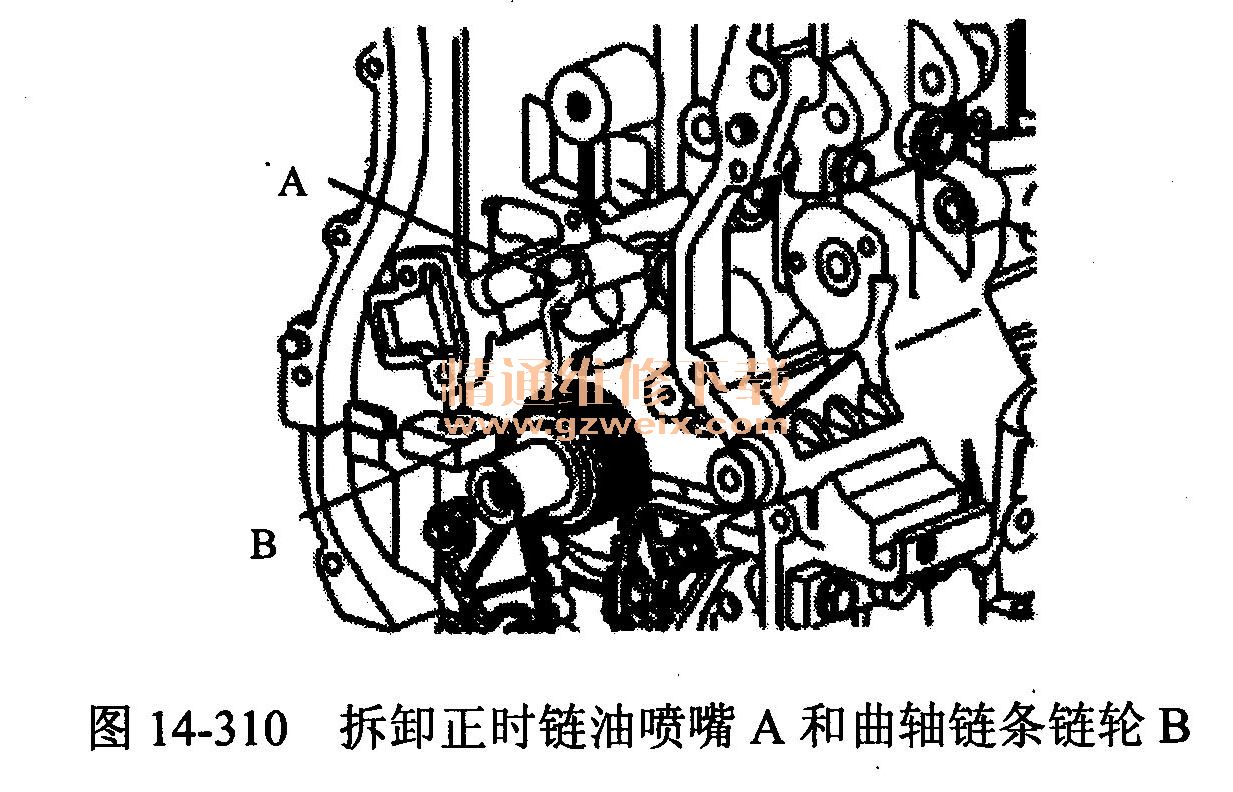

    28.拆卸正时链油喷嘴A和曲轴链条链轮B,如图14-310所示。
