江铃陆风X5组合仪表故障维修
来源:汽车维修  作者:佚名  2016-08-17 12:58:26

    一辆江铃陆风X5。该车组合仪表工作异常,仪表指示的车速、转速标准信息不准,指示灯出现常亮及不亮现象。
    组合仪表工作原理:

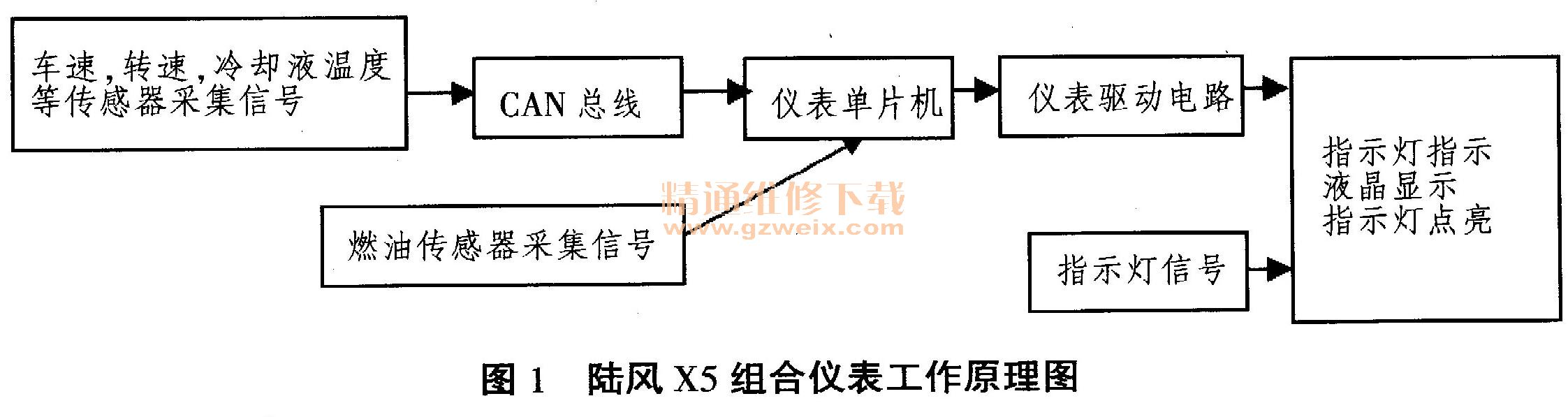

    图1所示为陆风X5组合仪表工作原理图。

    可能失效模式分析:
    1.燃油表不准;
    2.冷却液温度表不准;
    3.油耗不准、里程数不准;
    4.车速表不工作、转速表不工作;
    S.指示灯不亮;
    6.故障报警灯常亮。
    处理方案:
    1.组合仪表故障判定及维修的前提
    (1)在对组合仪表及传感器判定前,首先必须保证整车供电系统对仪表正常供电。
    (2)在对任何故障进行判断前,对相关故障件的线束接插件重新进行1次插拔,同时检查接插件的插片是否有歪斜、氧化、生锈和灰尘堆积等现象。经验告诉我们,线束接插件的故障,直接影响仪表是否能正常工作,这步工作是非常有必要的,如出现歪斜、氧化、生锈和灰尘堆积等现象,需更换线束接插件或修复,消除线束接插件对仪表或传感器的故障影响。
    2.组合仪表重要提示
    整车电路非正常断电不归零(车速,转速,冷却液温度,燃油表不归零),此现象主要是因为仪表指示驱动机构(步进电机)受单片机控制,单片机在断电后对当前数据进行保留,指针停留在当前指示位置,但重新通电后,单片机会进行复位操作,指针就会有回零过程,然后开始正常工作,此现象属正常现象。但需确定蓄电池是否常接,蓄电池至仪表端各接插件的对接处是否出现进水,松脱,退片等现象,以及发电机电压调节器是否失效。
      3.常见故障的检测(仪表上各种故障灯亮)
    使用诊断系统,包括对仪表系统进行自检,检查电子仪表系统功能是否正常,并对其故障进行诊断。使用专门的检测设备,直接插入车载电脑的相应插槽内使用。按下相应按扭,即开始对汽车进行自检,对其进行检测和诊断若有故障,就可以读出故障码,然后,通过查阅有关手册,就可以了解故障码代表的故障原因,找出相应的处理方法。

[1] [2]  下一页
