(一)正时系统部件的拆卸
正时系统部件的拆卸步骤和方法如下。
1.脱开蓄电池负极电线。
2.放出发动机冷却液。
3.取下发动机右支架连接板。
4.取下空调器压缩机皮带。
5.取下水泵皮带轮。
6.取下皮带轮螺栓,取下曲轴皮带轮。
7.取下正时皮带前罩壳,如图14-326所示。

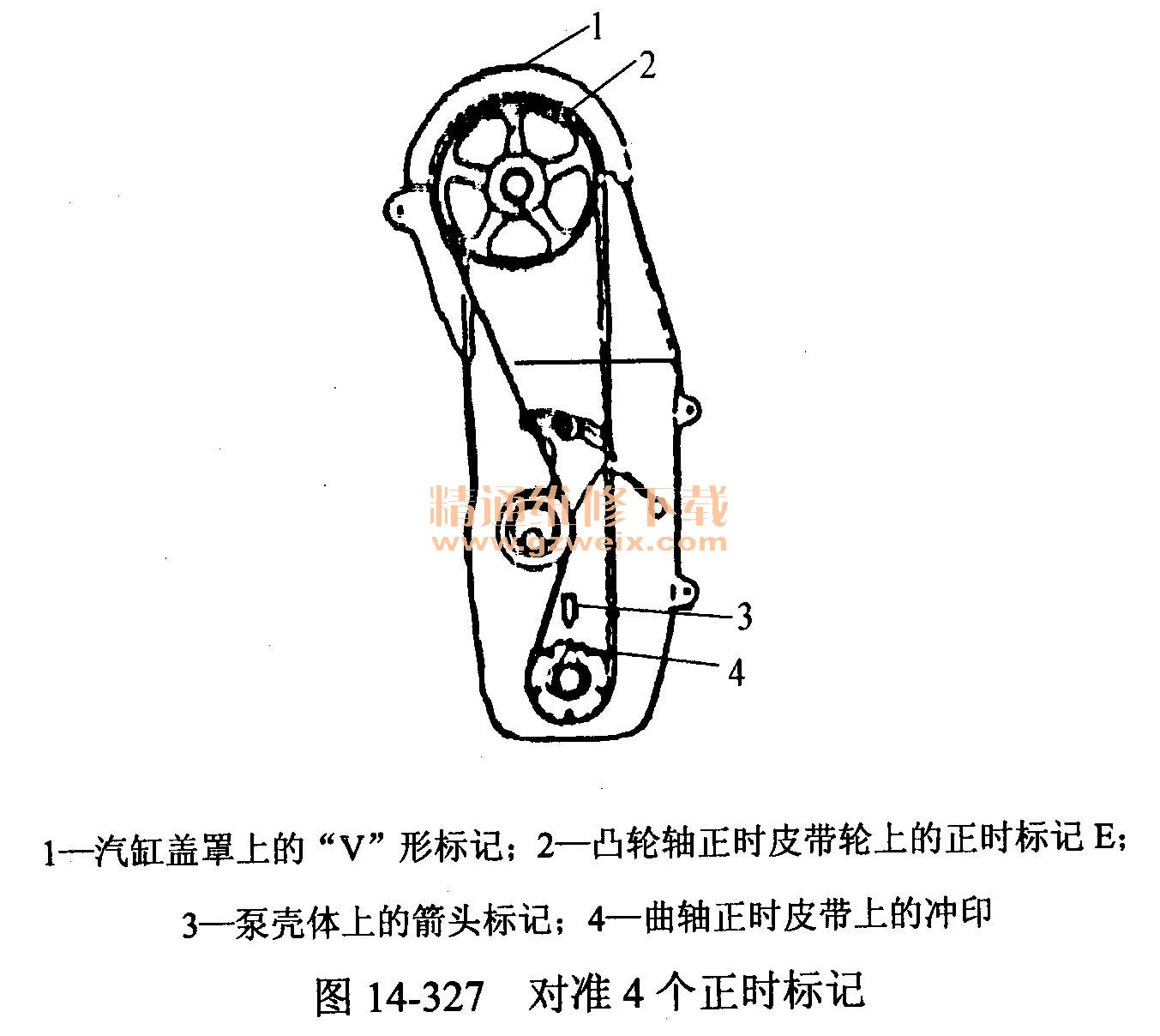

8.为了安装正时皮带,通过转动曲轴,来对准如图14-327所示的4个正时标记。
9.拆下正时皮带张紧轮,张紧轮板,张紧轮簧和正时皮带,如图14-328所示。
注意:

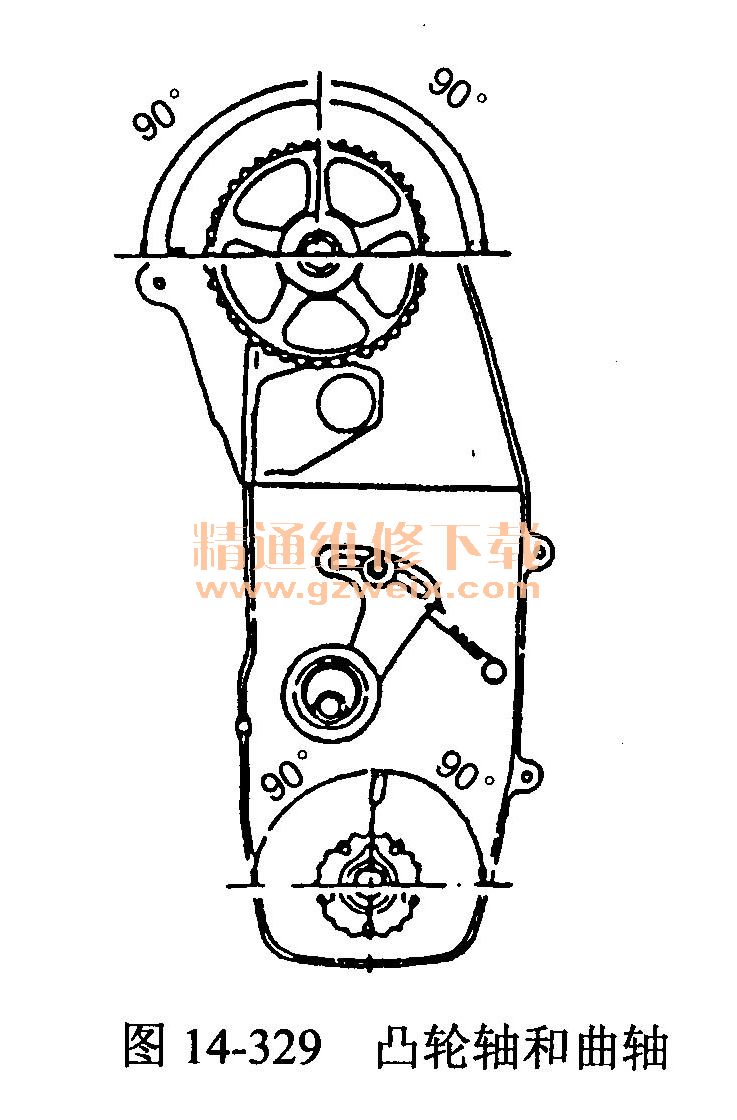

(1)拆下正时皮带后,绝不能转动凸轮轴和曲轴超过如图14-329所示的范围。如果转动,活塞和气门之间会产生干涉,可能损坏活塞和气门的有关零件。
(2)凸轮轴允许转动范围为:按正时标记,以汽缸盖罩上的V形缺口为准可向左、右各转动90°范围。
(3)曲轴允许转动范围按冲印标记,以油泵壳体上的箭头标记为准可向左,右各转动90°范围。
②绝不能弯折正时皮带,如图14-330所示。
(二)正时系统的检查
正时系统的检查要点如下。
1.检查正时皮带,看有无磨损和裂纹,需要时应进行更换。
2.检查张紧轮,看转动是否灵活,如图14-331所示。
