丰田普瑞维亚（PREVIA）2AZ- FE发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2013-10-10 13:13:40

    一、PREVIA（普瑞维亚）轿车2AZ- FE发动机正时链条部件识别
    PREVIA（普瑞维亚）轿车2AZ- FE发动机正时链条部件识别见图49。

    二、PREVIA（普瑞维亚）轿车2AZ- FE发动机正时链条拆卸
    1）拆下传动皮带、发电机、动力转向泵、气缸盖罩盖。
    2）将第1缸设定在压缩行程上止点位置：

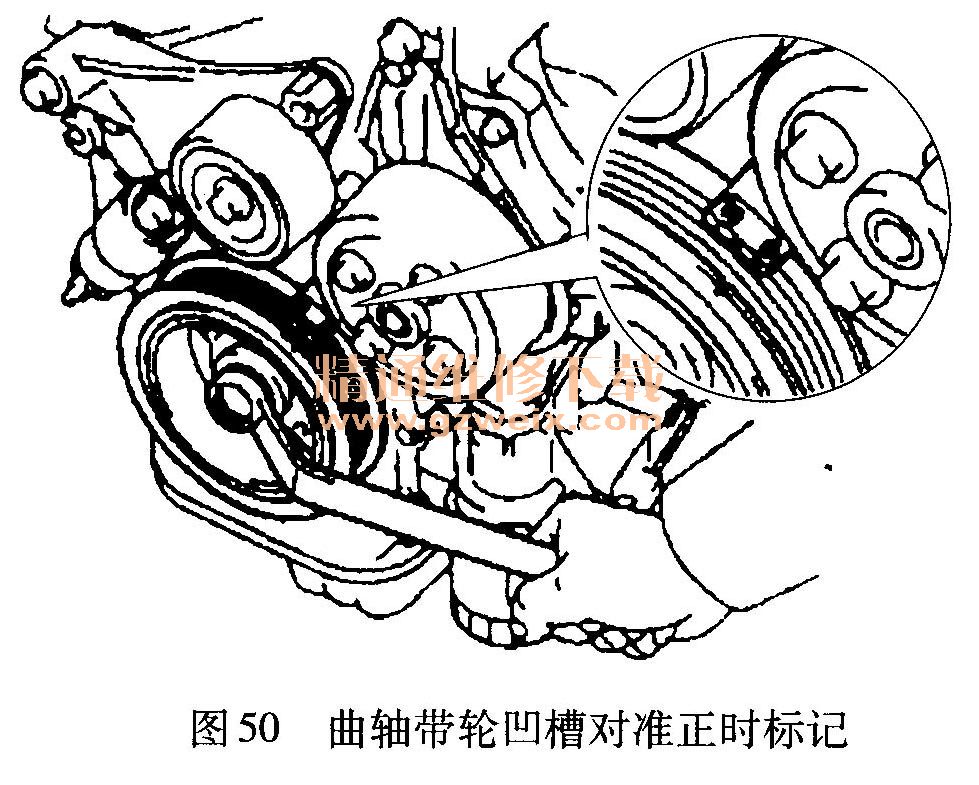

    ①转动曲轴带轮，并将它的凹槽和正时链罩盖的正时标记“O”对准（图50）。

    ②如图51所示，凸轮轴正时链轮正时标记应与1号、2号轴承盖正时标记对准。若没对准，则转动曲轴1圈（360°），对准标记。

    3）拆下曲轴带轮、链条张紧器。
    4）拆下传动带张紧器、曲轴位置传感器、油底壳。
    5）拆下正时链罩盖、曲轴转角传感器板。
    6）拆下链条张紧器滑板、链条减振板。
    7）拆下正时链导板、正时链、曲轴正时链轮。
