三、PREVIA（普瑞维亚）轿车2AZ- FE发动机正时链条安装

    1）将第1缸设定在压缩行程上止点位置：
    ①转动凸轮轴，将凸轮轴正时链轮和1号轴承盖正时标记对准（图52）。

    ②用曲轴带轮螺栓转动曲轴，并将定位链设定在曲轴上面（图52）。
    2）安装链条减振板。
    3）安装正时链导板。
    4）安装正时链和曲轴正时链轮。

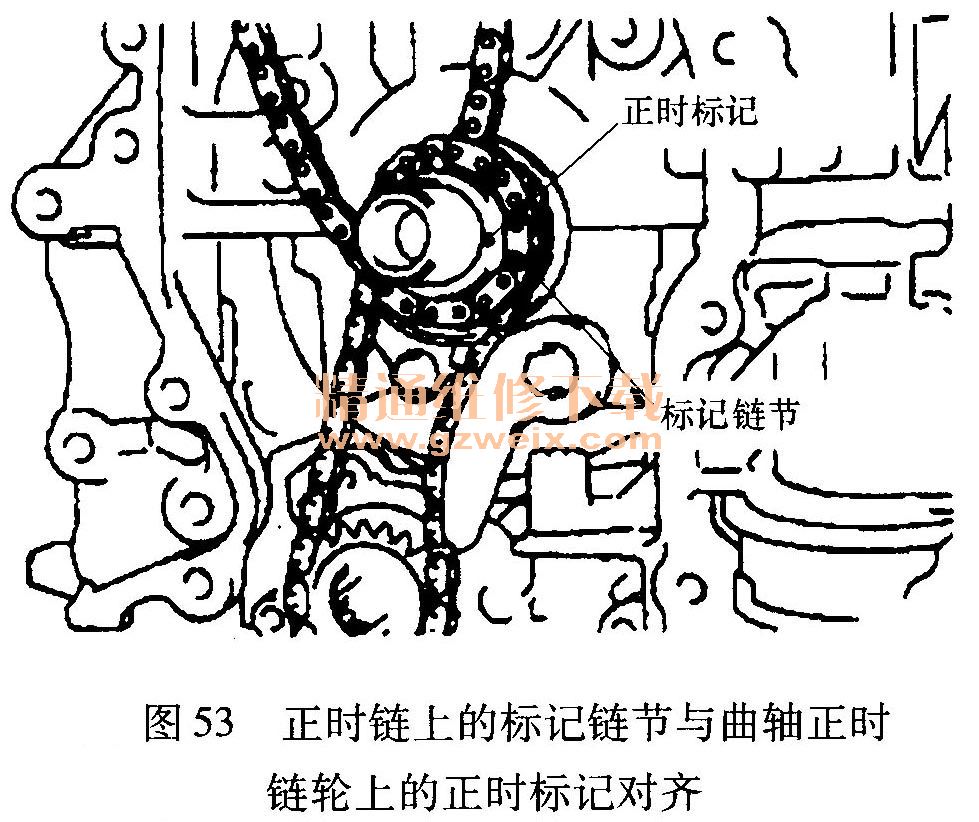

    ①将正时链装在曲轴正时链轮上，并将正时链上的标记链节与曲轴正时链轮上的正时标记对齐，如图53所示。

    ②将正时链装在凸轮轴正时链轮上，并将正时链上的标记链节与凸轮轴正时链轮上的正时标记对齐。

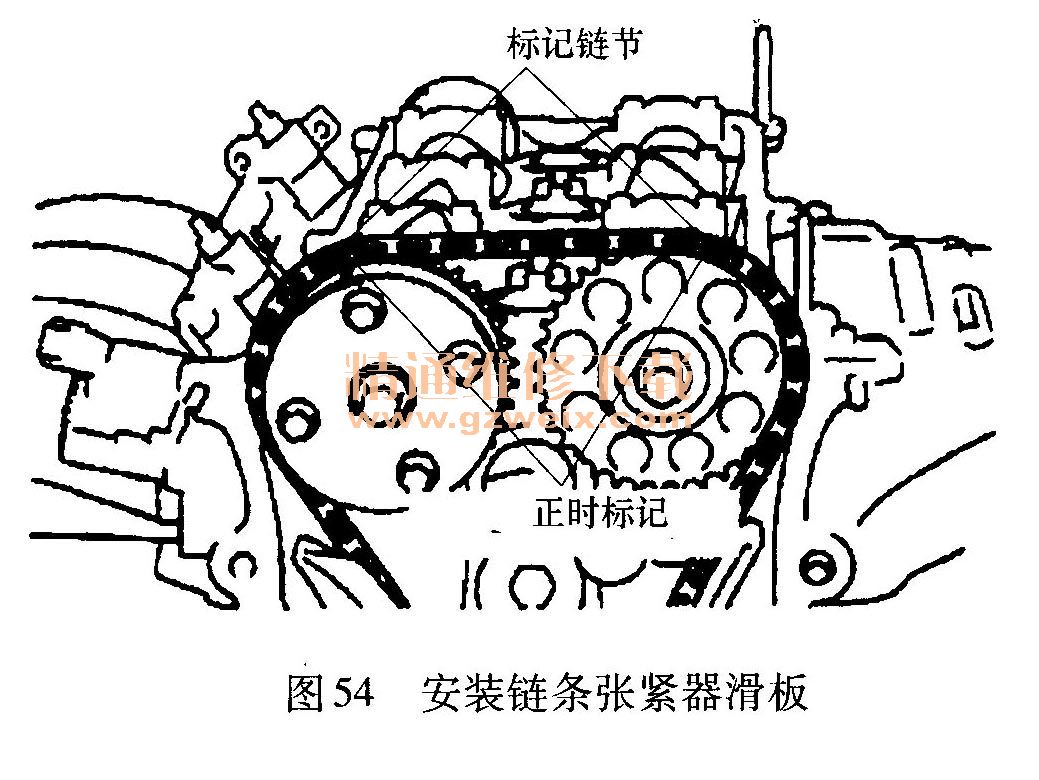

    5）如图54所示，安装正时链条张紧器滑板，滑板应固定在气缸体定位器上。

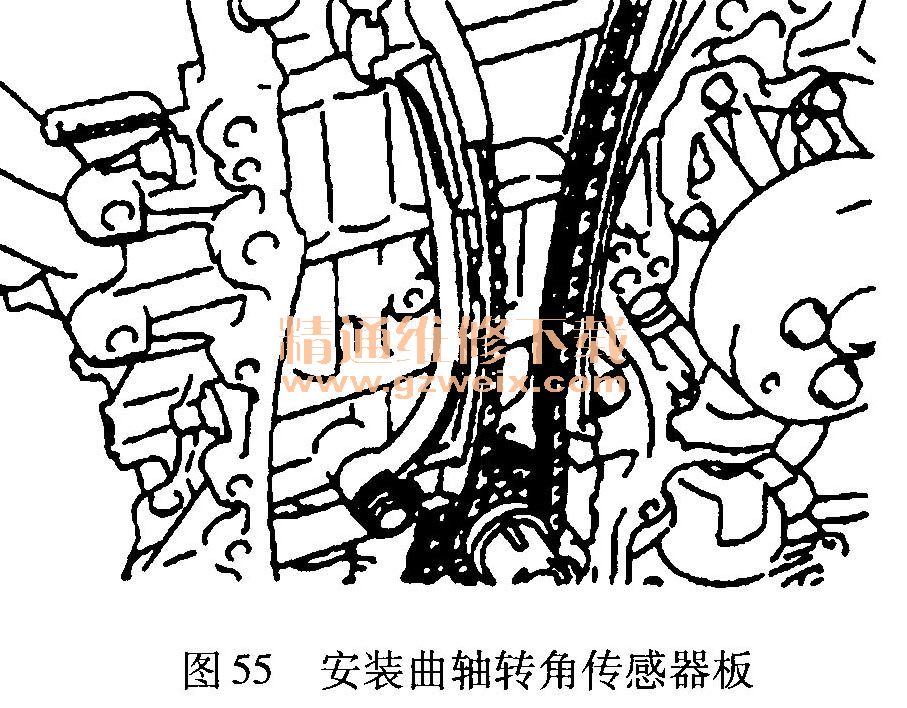

    6）如图55所示，安装曲轴转角传感器板，使传感器板上的“F”标记朝上。

    7）安装正时链条罩盖、传动带张紧器、曲轴位置传感器、油底壳、曲轴带轮。
    8）如图56所示，安装正时链张紧器。松开棘爪，完全压进柱塞并使挂钩勾住销子，使柱塞不能弹出。

    9）设定正时链条张紧度，逆时针转动曲轴，使柱塞定位销从挂钩上脱开，顺时针转动曲轴，使滑板被柱塞压住。
    10）检查气门间隙。
    11）安装气缸盖罩、动力转向泵、发电机和传动带。
