8．机油泵链轮安装要点

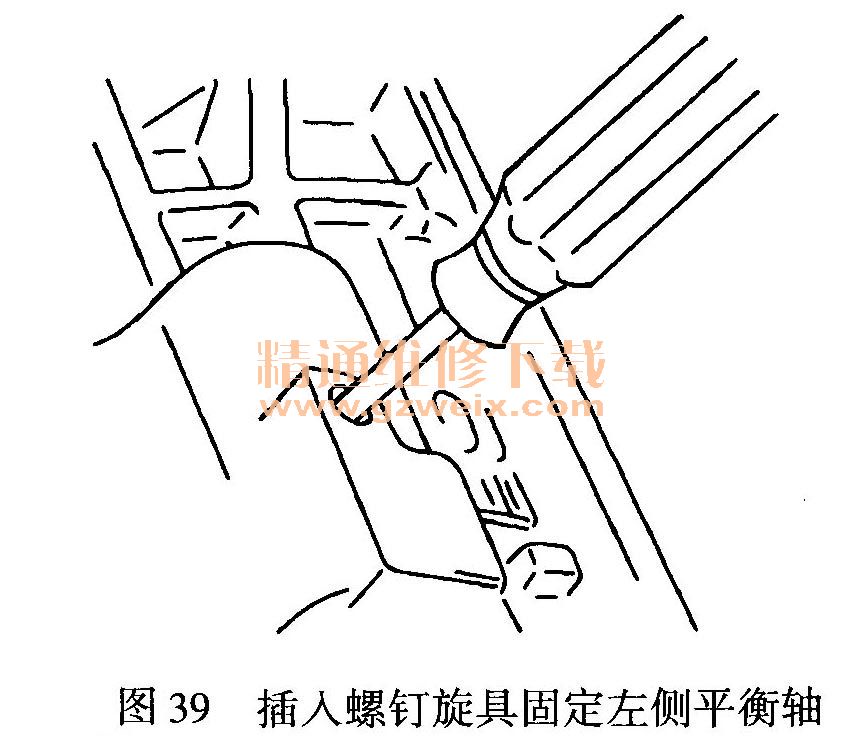

    1）将直径8mm的十字螺钉旋具插入气缸体左侧的塞孔中，固定住左侧平衡轴，使其不能转动，如图39所示。

    2）安装机油泵链轮。
    3）在螺母接触面薄薄涂抹一层发动机机油。
    4）把机油泵链轮紧固螺母紧固至（5415）N·m。
    9．正时带自动张紧器安装要点
    如果正时带自动张紧器的推杆完全伸展出来，要按照下列步骤执行设置操作：
    1）用加了软垫的台虎钳夹住自动张紧器，如图40所示。

    2）用台虎钳慢慢将自动张紧器推杆压下，直至图41所示的小孔A和小孔B对齐。

    3）当小孔A和B对齐后，插入一根直径为1. 4mm的金属丝。
    4）把自动张紧器从台虎钳上松开。

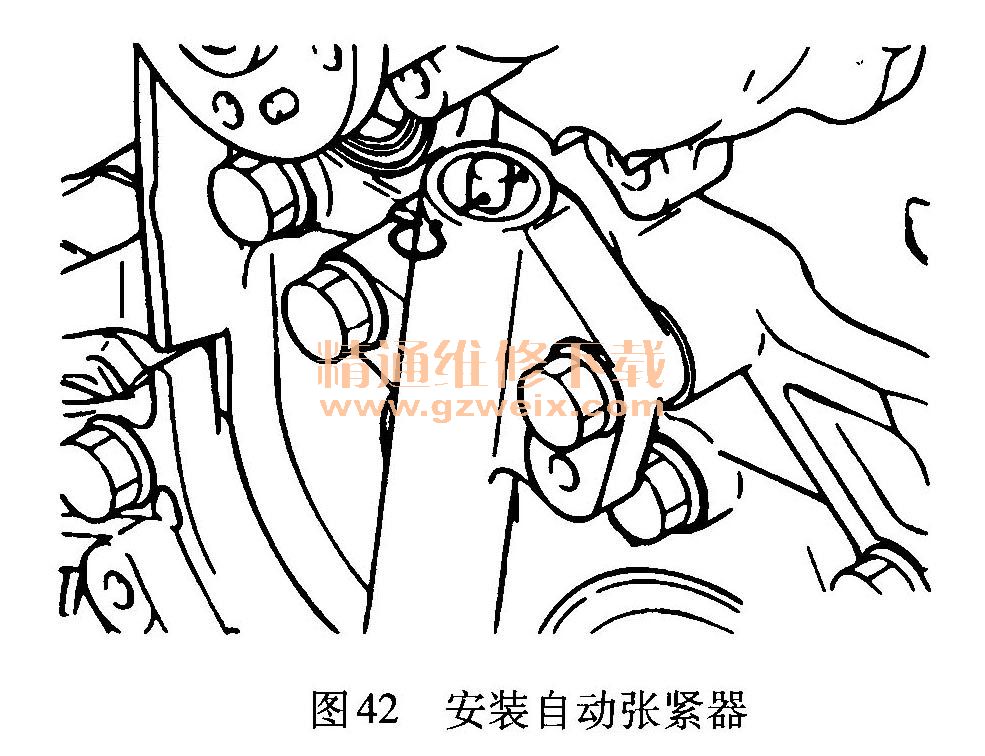

    5）把自动张紧器安装到前壳体上并紧固至（23±3）N · m，如图42所示。

    10．正时带安装要点
    1）如图43所示，将凸轮轴链轮上的正时标记与气门摇臂盖上的正时标记对齐。

    2）如图44所示，将凸轮轴链轮上的正时标记与前壳体上的正时标记对齐。

    3）如图45所示，将机油泵链轮上的正时标记对齐。

    4）拆下气缸体上的塞子，在塞孔中插入直径8mm的十字螺钉旋具，如图46所示。

    如果插入的深度为60mm或更多，说明正时标记已经正确对准。
    5）如图47所示，设置专用工具MD998738。将专用工具拧入，使其伸展到使插入自动张紧器的金属丝能轻轻移动的位置。

    6）按照次序将正时带安装到曲轴链轮、机油泵链轮、惰轮、凸轮轴链轮和张紧器轮上。
    7）按照图48中箭头所示方向，提起张紧器轮并紧固中央螺栓。

    8）确认所有正时标记对齐。
    9）拔出插入气缸体塞孔中的十字螺钉旋具。
    10）将曲轴逆时针转动1/4周，然后顺时针转动曲轴，直至正时标记再次对齐。
    11）如图49所示，在张紧器轮上安装专用工具MD998767、套筒扳手和扭力扳手，松开张紧器轮中央螺栓。

    12）将扭力扳手的力矩设置到3. 5 N·m。
    13）用专用工具MD998767和扭力扳手固定住张紧器轮，将张紧器轮中央螺栓紧固至（48±5）N·m。
    14）把自动张紧器上插入的金属丝拔出，然后把专用工具MD998738拆下。

    注：格蓝迪（GRANDIS）轿车2.4L （4G69）发动机正时部件拆装方法相似。
