三菱戈蓝、格蓝迪(GALANT)2.4L 4G69发动机正时校对方法
来源:本站整理  作者:佚名  2013-12-13 15:07:28

    一、GALANT(戈蓝)轿车2. 4L (4G69)发动机正时系统部件识别及拆卸顺序

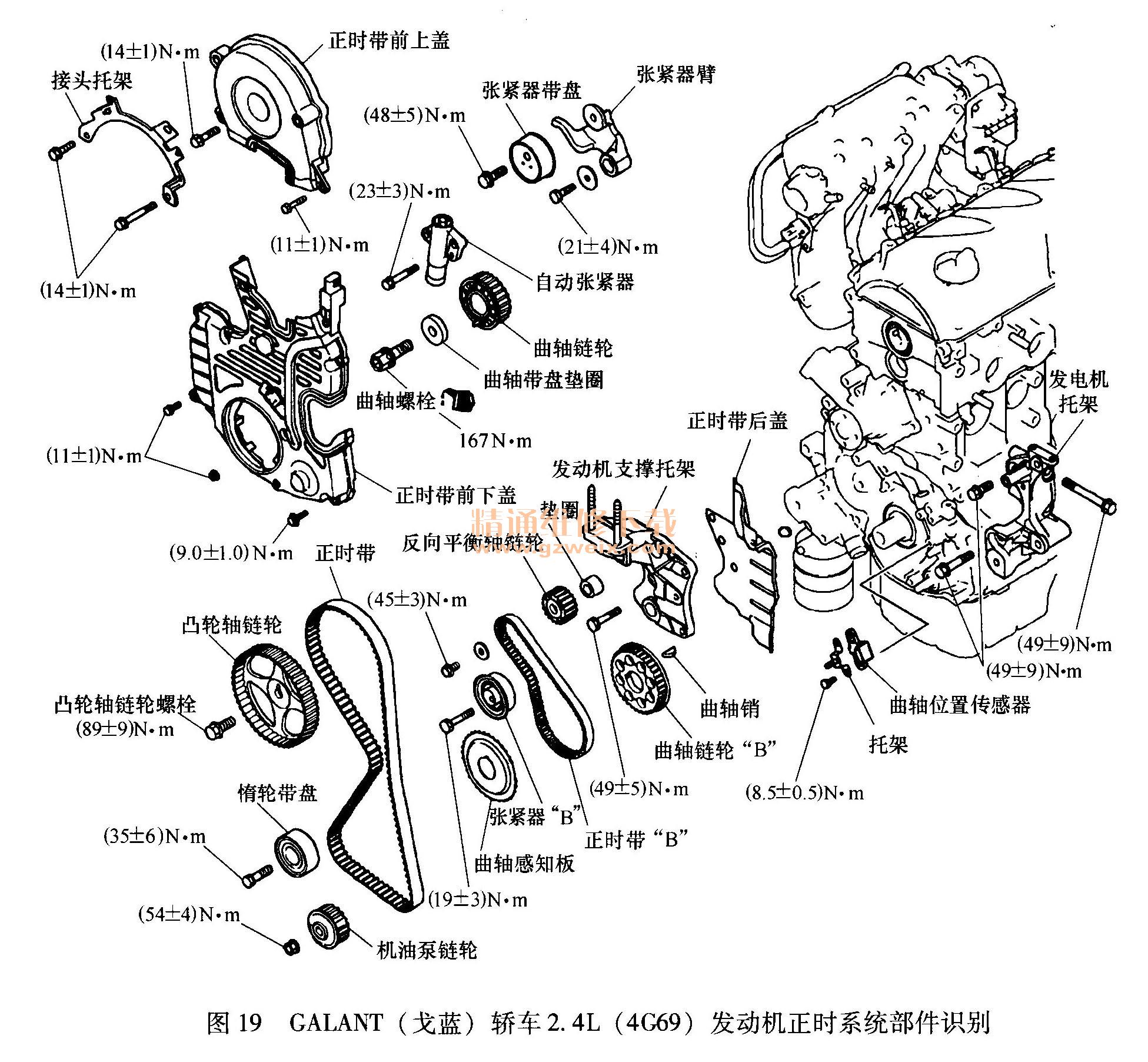

    GALANT(戈蓝)轿车2A L L (4G69)发动机正时系统部件识别见图19。

    拆卸部件时要按照图19中的部件编号次序进行拆卸。
    二、正时系统部件拆卸要点
    1.正时带拆卸要点
    1)如果要继续使用正时带,拆卸前要先标记清楚正时带的转动方向,如图20所示,以免安装时发生错装。

    2)松开正时带张紧器带盘螺栓,拆下正时带。

    2.机油泵链轮拆卸要点
    1)拆卸气缸体左侧的塞子。
    2)如图21所示,在塞孔中插入直径为8mm的十字螺钉旋具,使左侧平衡轴不能动。

    3)松开螺母,拆下机油泵链轮。
    3.曲轴螺栓拆卸要点
    1)如图22所示,安装专用工具

    2)松开并拆卸曲轴螺栓和垫圈。

    4.曲轴链轮拆卸要点
    1)如图23所示,安装专用工具

    2)转动专用工具的中央螺栓,拆下曲轴链轮。
   5.正时带B拆卸要点

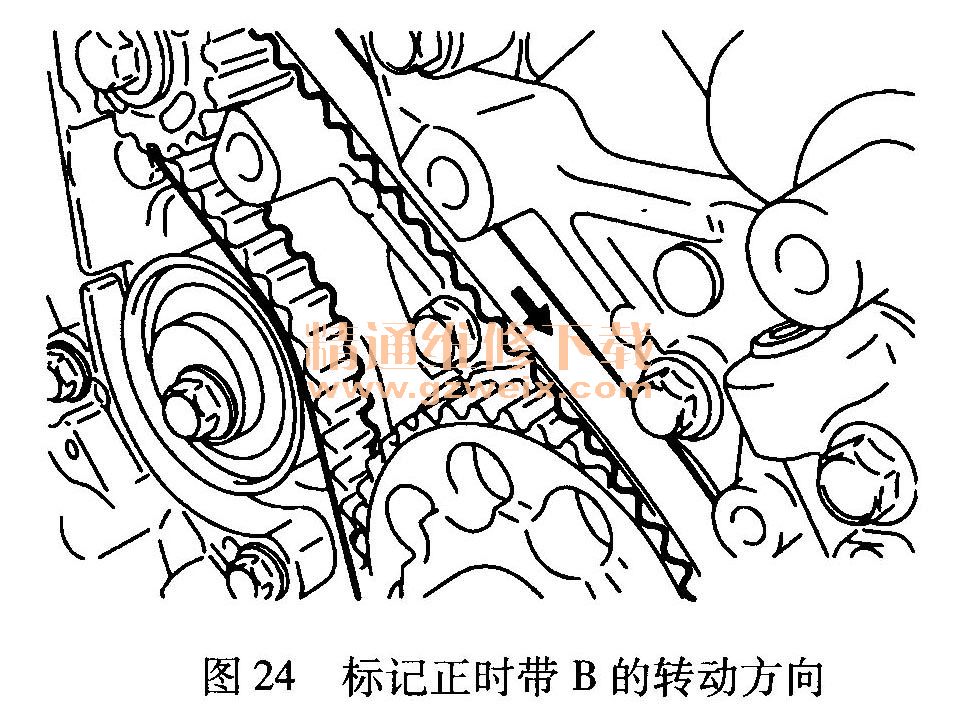

    1)拆卸前,先将正时带B的转动方向标记清楚,以免重新安装时发生错装,如图24所示。

    2)松开正时张紧器B的螺栓,拆下正时带B。
    6.平衡轴链轮拆卸要点

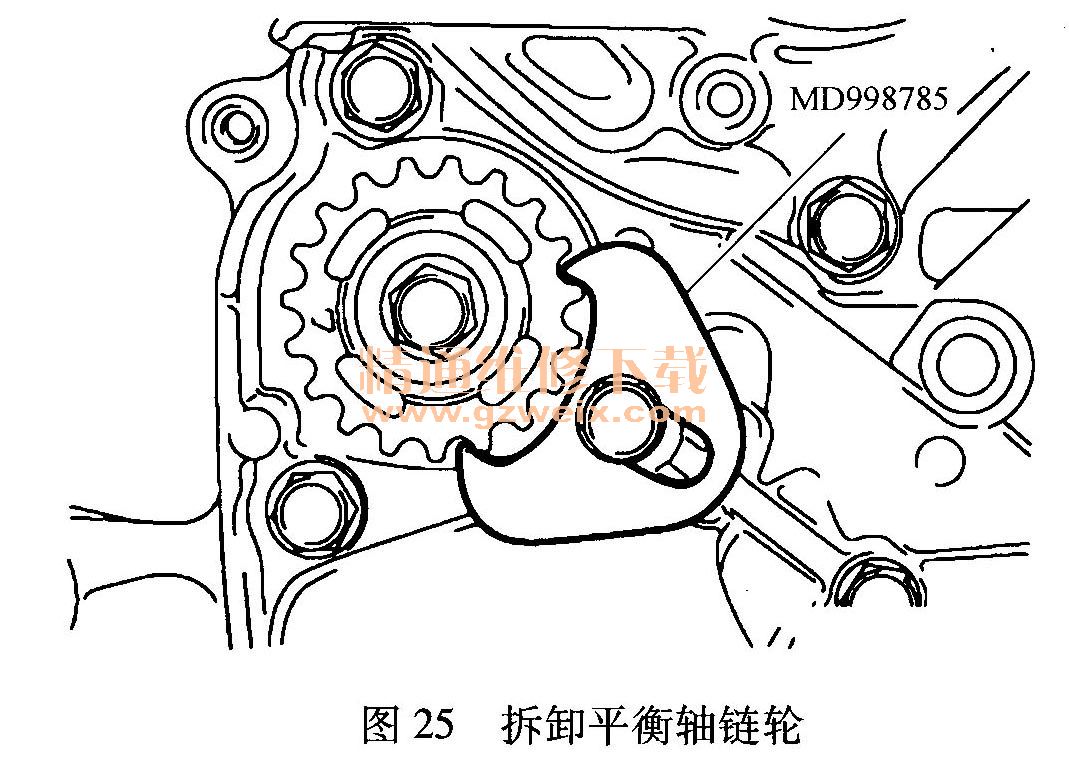

    1)按照图25所示,安装专用工具MD998785,使平衡轴链轮不能随同转动。

    2)松开螺栓,拆卸平衡轴链轮。
    7.曲轴链轮B拆卸要点
    1)按照图26所示,安装专用工具MD998778。

    2)转动专用工具中心螺栓,拆下曲轴链轮B。
    8.凸轮轴链轮拆卸要点

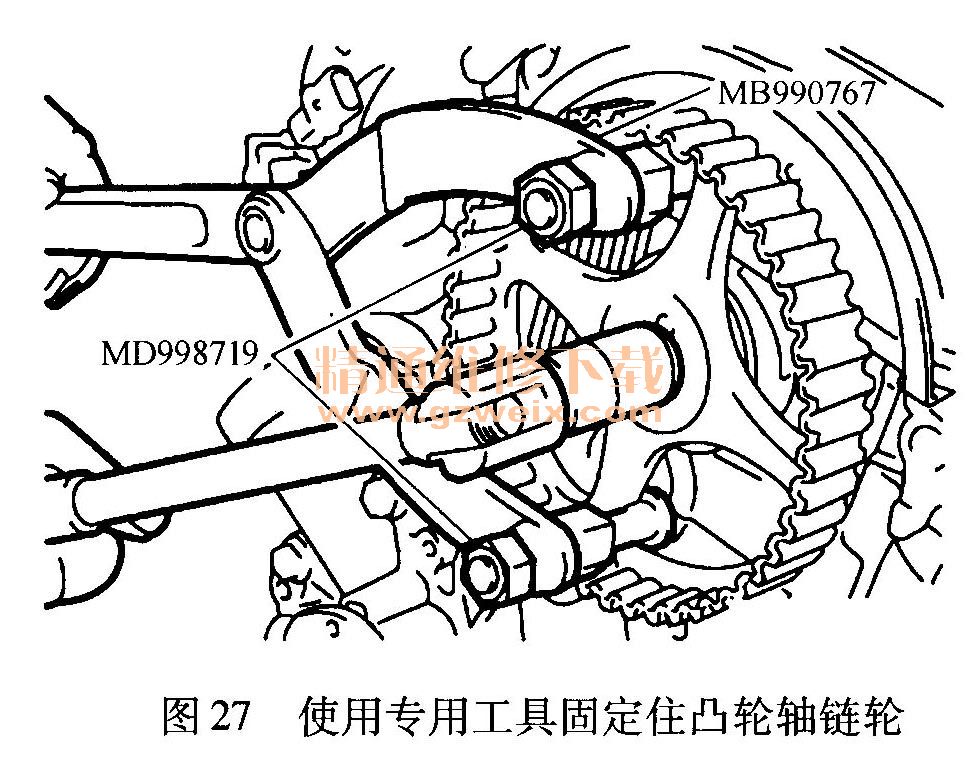

    1)按照图27所示,用专用工具MB990767和MD998719固定住凸轮轴链轮,松开凸轮轴链轮螺栓。

    2)拆卸凸轮轴链轮。

[1] [2] [3]  下一页
