1．正时带单元部件位置
    正时带部件位置如图23所示。

    2．正时带单元拆卸步骤
    1）插接器支架。
    2）正时带前上盖。
    3）正时带前下盖。
    4）正时带。
    拆下的正时带、链轮和张紧器必须清洗或浸在溶剂中，因为正时带上的水或机油会大大缩短其寿命。如果受到污染，则更换零件。如果所有零部件上都有水或机油，则应检查前壳体油封、凸轮轴油封和水泵是否泄漏。

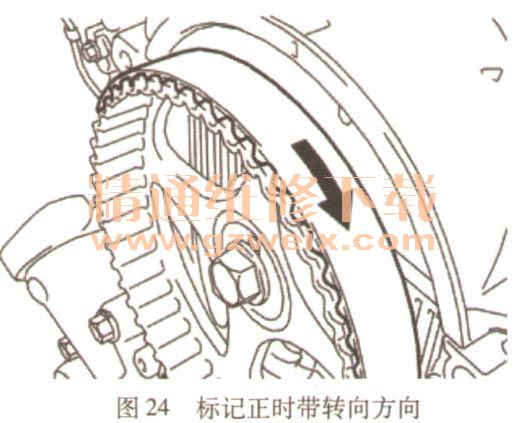

    ①为了重新安装，标记正时带的运转方向，见图24。

    ②松开张紧轮螺栓，然后拆下正时带。
    5）张紧轮。
    6）张紧器臂。
    7）自动张紧器。
    8）张紧装置带轮。
    9）支架。
    10）曲轴位置传感器。
    11）机油泵链轮。
    ①拆下气缸体左侧上的旋塞。
    ②将旋具（刀柄直径8mm）通过塞孔插入，已锁止左侧的平衡轴，见图25。

    ③松开螺母，然后拆下机油泵链轮。
    12）曲轴螺栓。

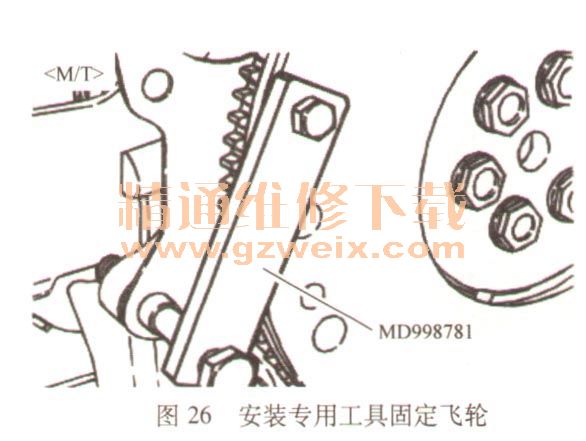

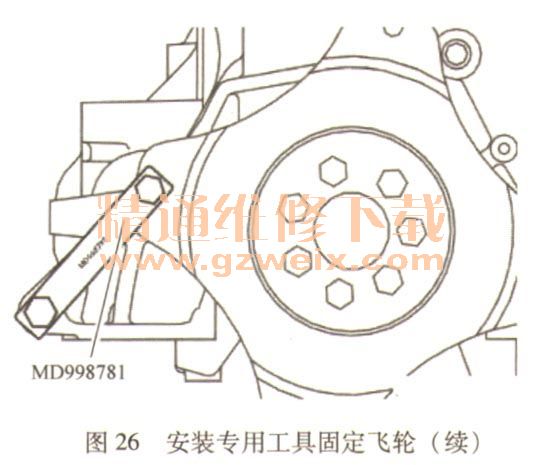

    ①安装专用工具MD998781，以固定驱动盘或飞轮，见图26。


    ②松开并拆下曲轴螺栓和垫圈。
    13）曲轴带轮垫圈。
    14）曲轴链轮。

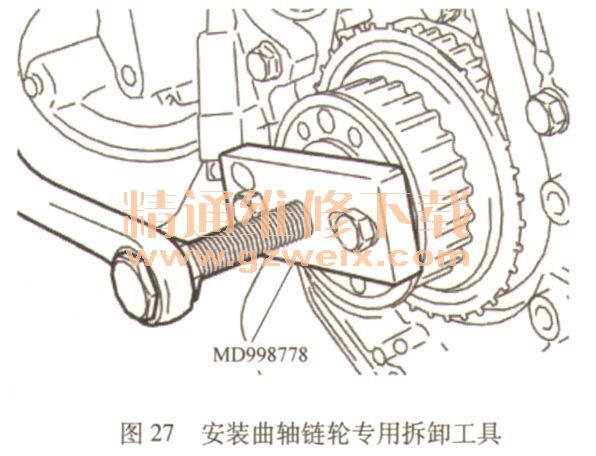

    ①如图27所示安装专用工具MD998778。

    ②拧入专用工具的中央螺栓以拆下曲轴链轮。
    15）曲轴感应盘。
    16）张紧器。
    17）正时带。
    18）平衡轴链轮。
    ①如图28所示，安装专用工具MD998785，以防止平衡轴链轮一起转动。

    ②松开螺栓并拆下链轮。
    19）间隔环。
    20）曲轴链轮。
    21）曲轴键。
    22）发电机支架。
    23）发动机支架托架。
    24）正时带后盖。
    25）凸轮轴链轮螺栓。
    26）凸轮轴链轮。

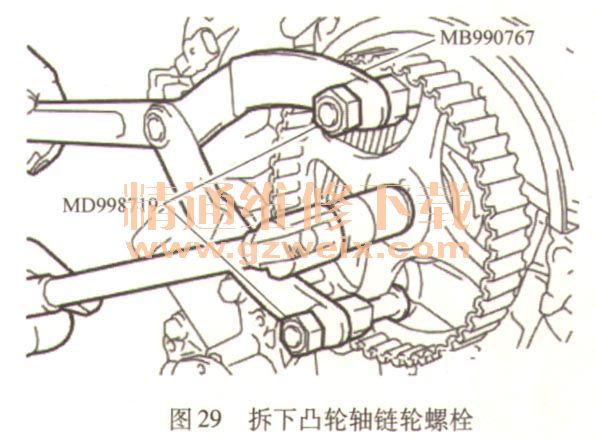

    ①用专用工具MB990767和MD998719固定凸轮轴链轮的同时，松开凸轮轴链轮螺栓，见图29。

    ②拆卸凸轮轴链轮。
