一、正时系统组成部件如图1所示。

    二、拆卸方法
    （a）用护罩防止损伤漆面。
    （b）为了避免损坏，当拿着连接线部分小心地拔掉线路连接器。
    注意：避免安装错误，可标记所有连接线和管路。

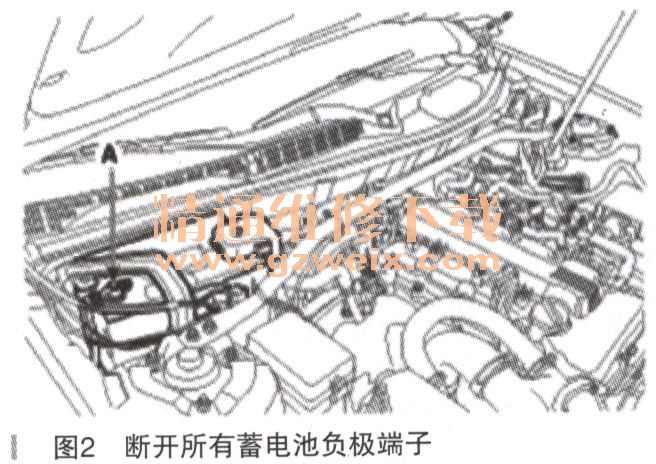

    （1）断开所有蓄电池负极端子（如图2中A所示）。

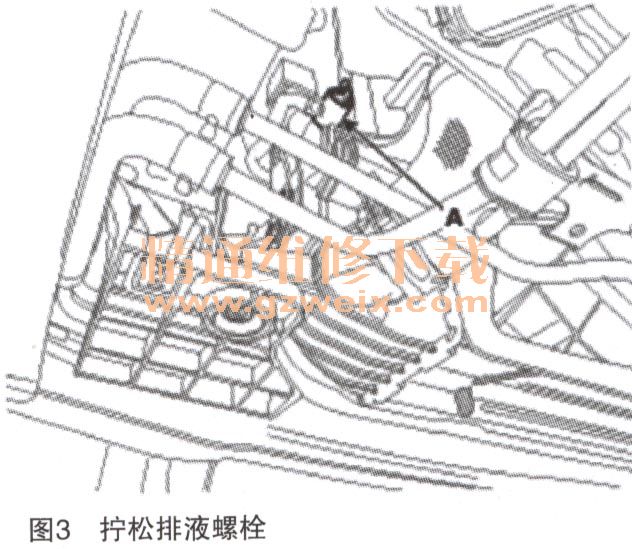

   （2）拧松排液螺栓（如图3中A所示）和放出发动机冷却液。

   （3）断开进气管（如图4中A所示）和真空管（如图4中B所示）。拆下空气防尘盖（如图4中C所示）和空气滤清器总成（如图4巾D所示）。

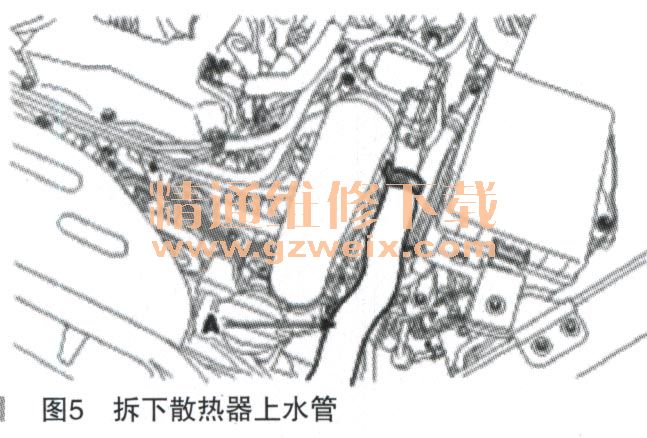

    （4）拆下散热器上水管（如图5中A所示）。

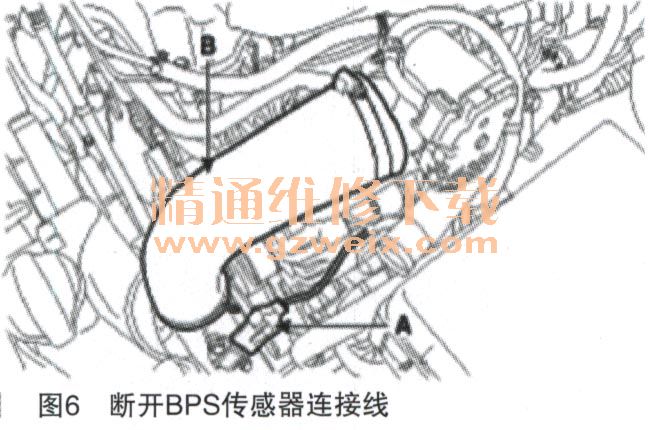

    （5）在断开BPS传感器连接线（如图6中A所示）之后拆下中冷器出口软管（如图6中B所示）。

    （6）拆下中冷器进口软管（如图7中A所示）。

     （7）断开点火线圈连接器（如图8中A所示）和拆下点火线圈。

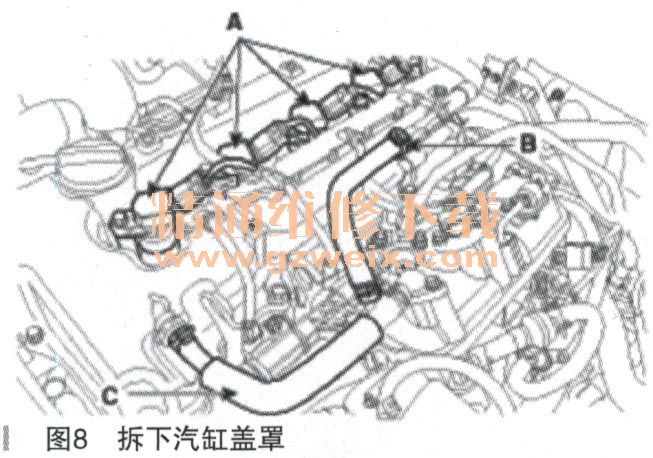

     （8）在拆下真空管（如图8中B所示）和曲轴通风装置管（如图8中C所示）之后拆下汽缸盖罩。
     （9）将1缸活塞位于压缩行程上止点位置，如图9所示。
