(10)拆下驱动皮带(如图10中A所示)、交流发电机(如图10中B所示)和转向助力泵(如图10中C所示)。
(11)拆下张紧器总成(如图11中A所示)、水泵轮总成(如图11中B所示)、惰轮(如图11中C所示)和曲轴皮带轮(如图11巾D所示)。注意:用专用工具SST(曲轴皮带轮适配和把持工具,09231-2M100,0231-2J210 )拆下曲轴皮带轮螺栓。

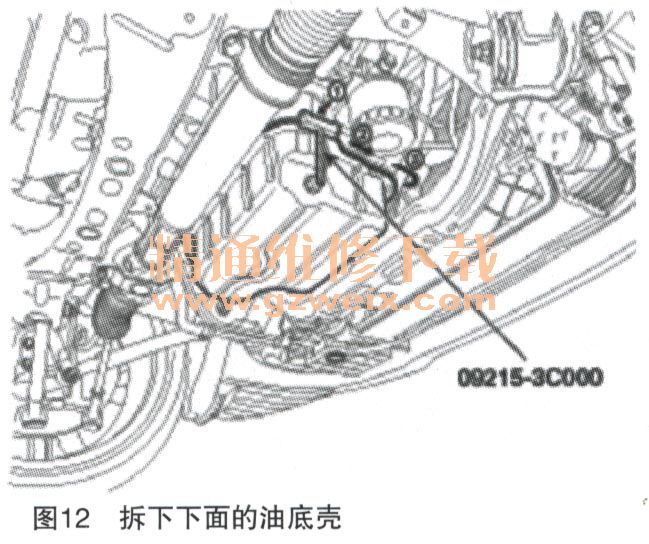

(12)用SST(09215-3C000)拆下下面的油底壳,如图12所示。
注意:
①在油底壳和梯形架之间插入SST工具,然后按箭头1方向用塑料锤敲它。
②使用塑料锤箭头轻敲SST超过油底壳2/3边缘后,从梯形车架拆下它。
③没有敲击情况下,不要猛地转动翻转SST。这样会导致SST工具的损坏。
④小心不要损坏上部油底壳和下部油底壳的接触面。
(13)拆下正时链条罩(如图13中A所示)。注意:小心不要损坏到汽缸体汽缸盖和正时链条盖的接合表面。

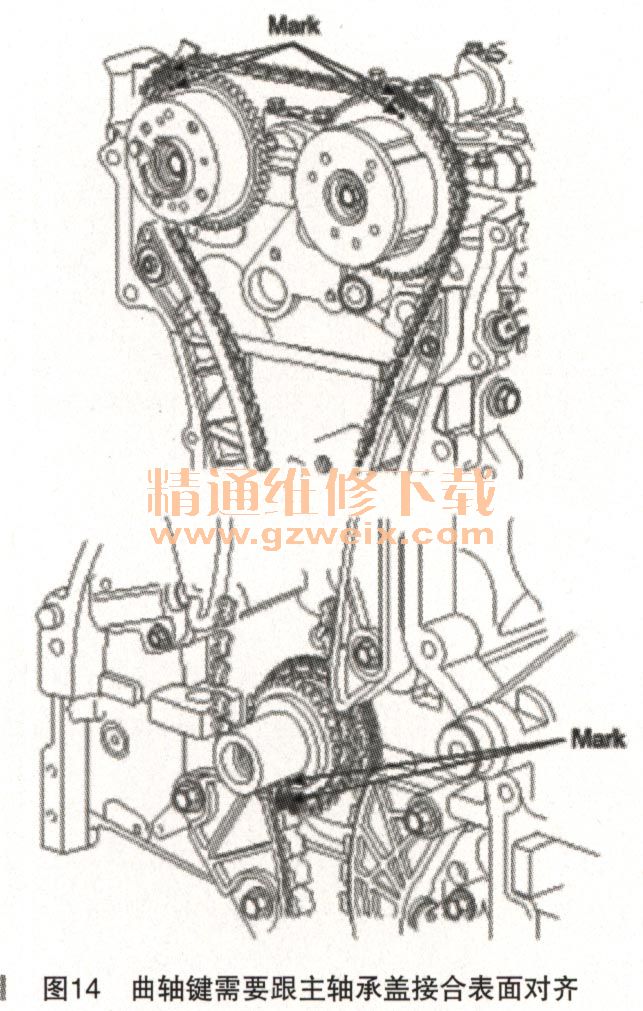

(14)曲轴键需要跟主轴承盖接合表面对齐,如图14所示。因此,1缸活塞应放在压缩冲程的上止点位置。

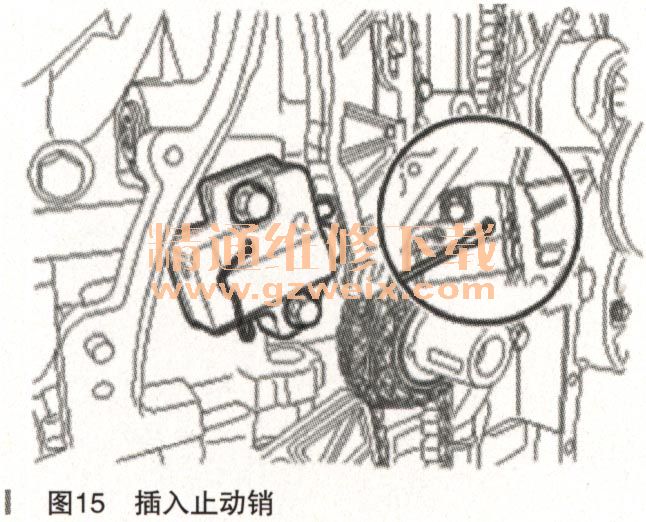

(15)在压缩正时链条张紧器之后插入止动销,如图15所示。
(16)拆下正时链条张紧器和正时链条张紧器臂(如图16中A所示)。
(17)拆下正时链条。
(18)拆下正时链条导轨图17中A所示)。

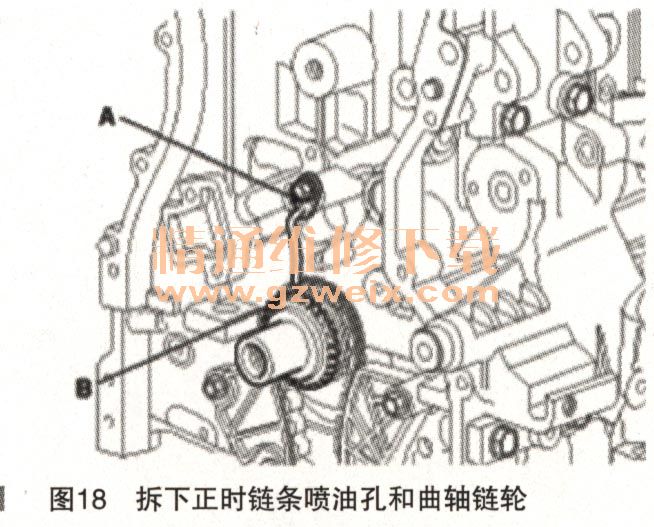

(19)拆下正时链条喷油嘴如图18中A所示)和曲轴链轮(如图18中B所示)。
(20)拆下平衡轴链条。
