2012款起大众迈腾B7 L装备BLV 3.0L FSI发动机正时校对方法

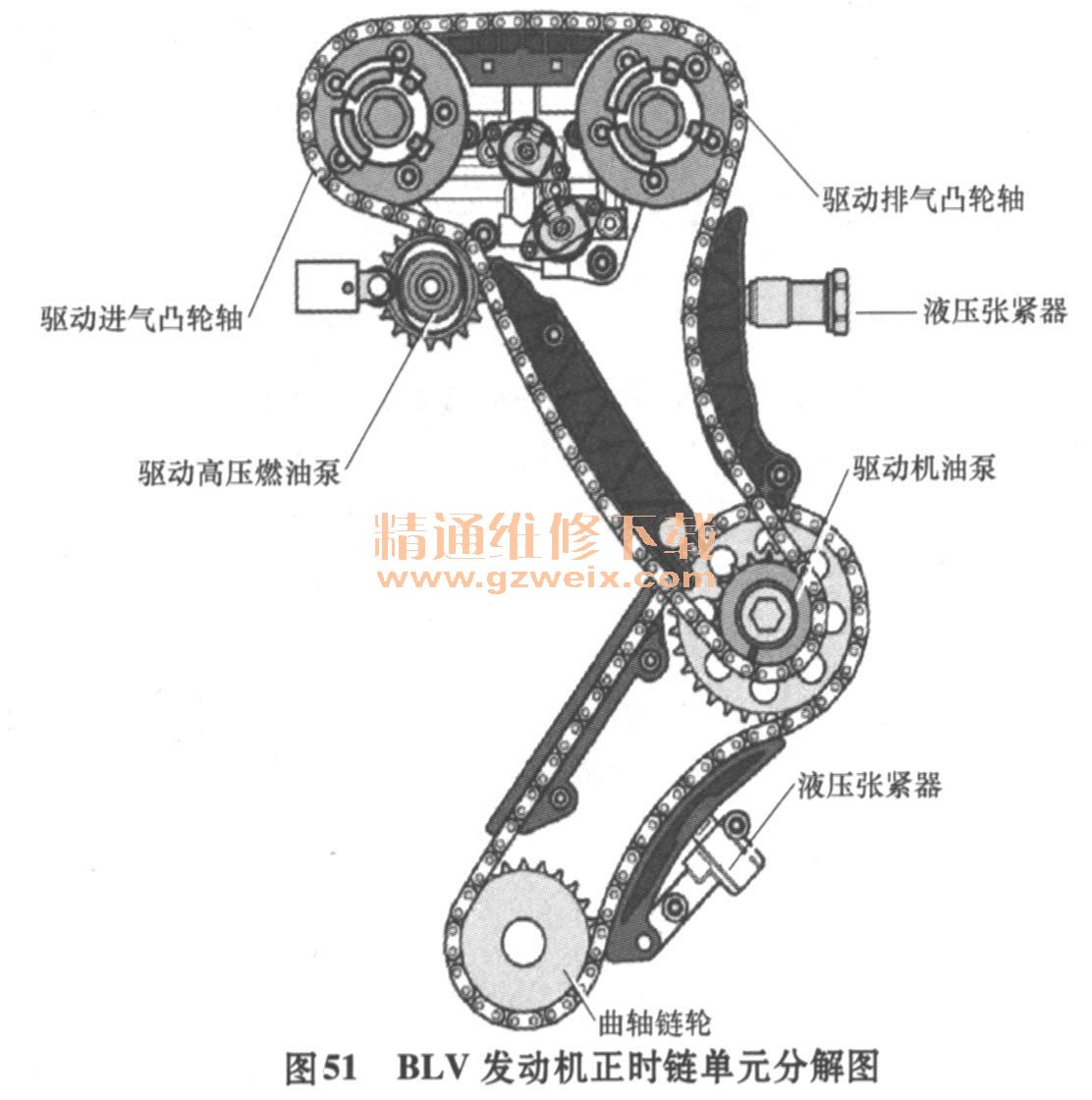

BLV发动机正时链单元结构、拆装步骤及气门相位的检查与调整和AXZ发动机一样。其正时链单元分解图如图51所示。

    2007款起大众迈腾装备AXZ 3.2L FSI发动机正时校对方法
    1．正时链单元分解

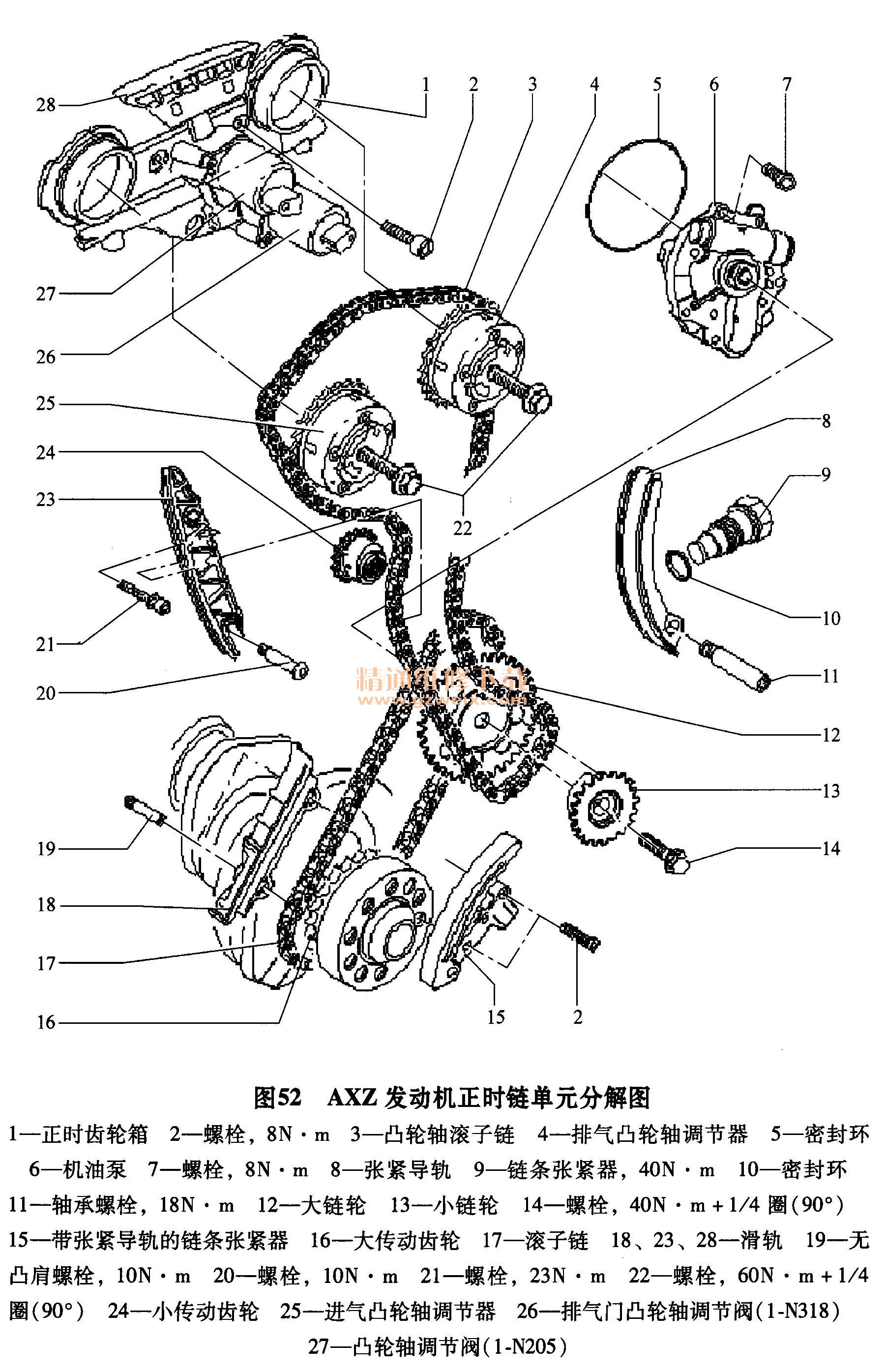

    AXZ发动机正时链单元分解图如图52所示。

    2．正时链气门正时的检查方法
    1）拆下减振器。

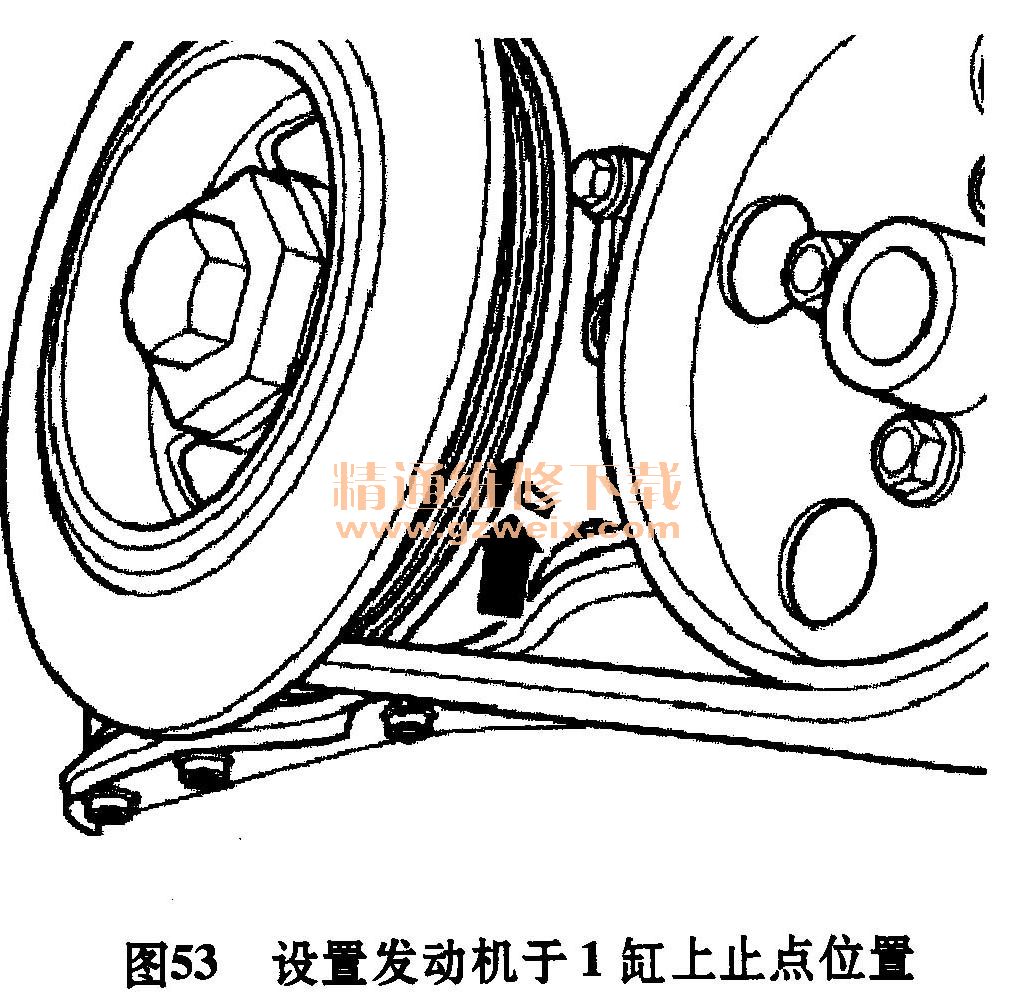

    2）将曲轴沿发动机运转方向转至1缸上止点标记处，如图53所示。

    3）将锁定支架置于维护位置。
    4）拆下进气管和气缸盖罩。

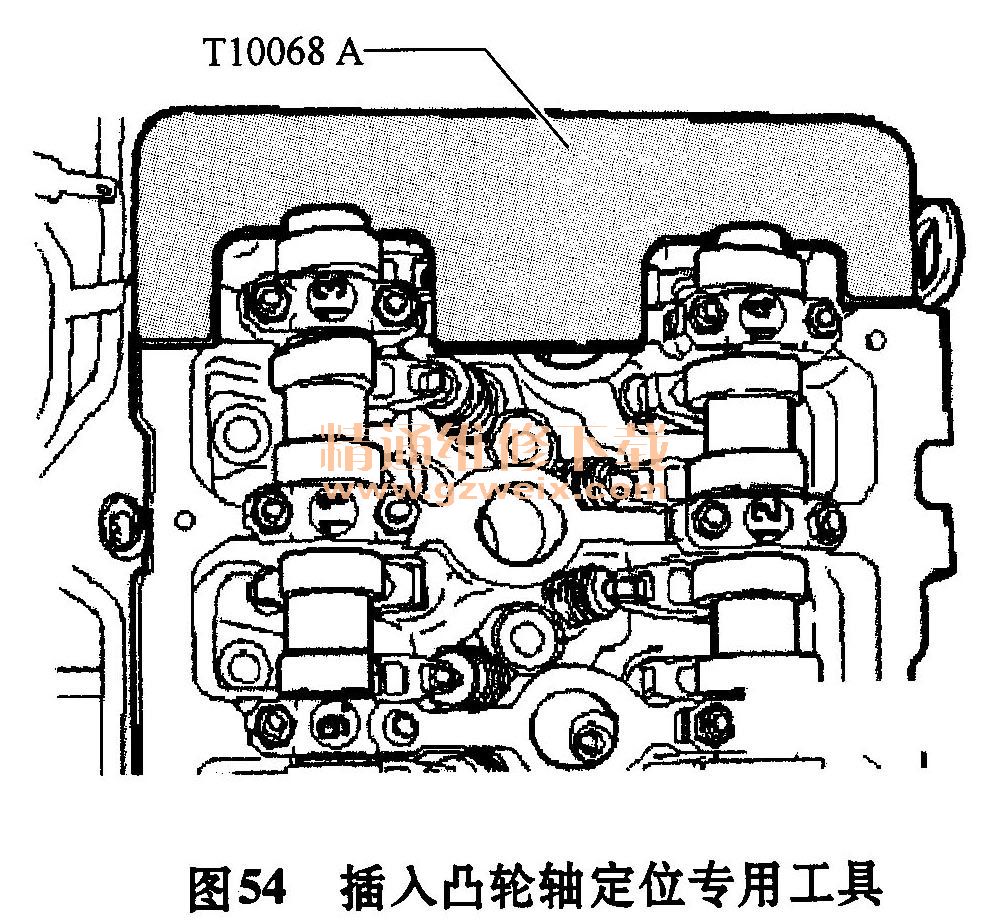

    5）如图54所示，凸轮轴尺T10068 A必须能插入两个轴槽中。如果凸轮轴尺无法插入：继续沿发动机运转方向转动曲轴。

    提示：如果凸轮轴尺还无法插入，沿发动机运转方向转动曲轴，直到它超过1缸上止点位置约Smm处（取决于传动链的公差）。

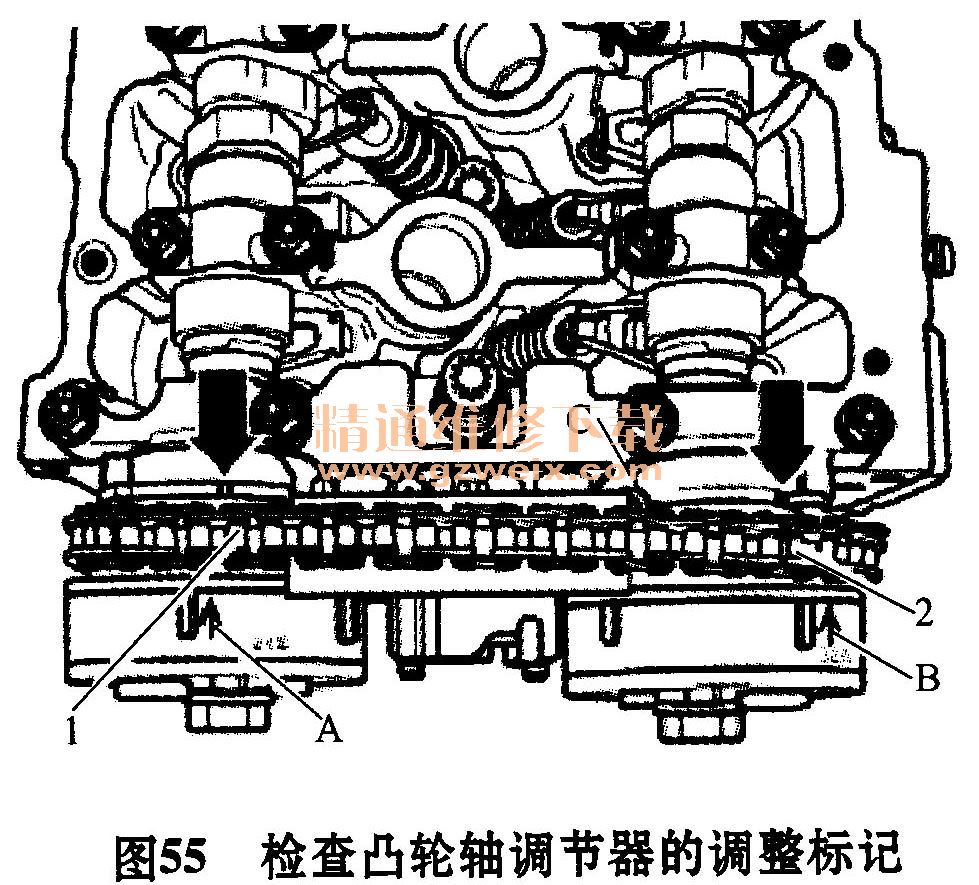

    6）用正时齿轮箱上的标记检查凸轮轴调节器的调整标记：凸轮轴调节器上的标记A和B必须与正时齿轮箱C的切口对齐。凸轮轴调节器轮齿1与轮齿2之间的距离必须刚好等于凸轮轴滚子链16个滚子的长度，如图55所示。

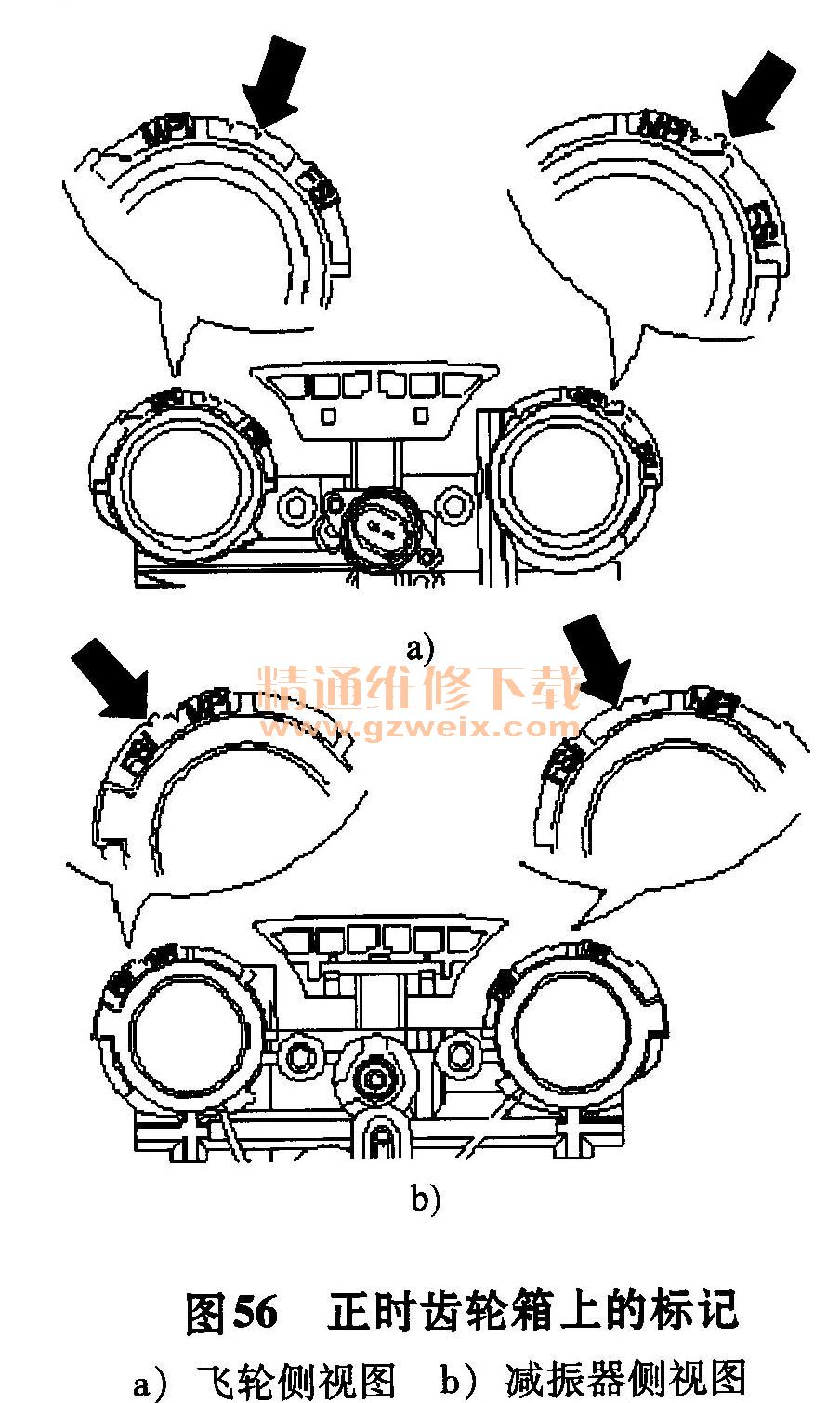

    说明：FSI发动机JE时齿轮箱上的标记，如图56所示。

    箭头所指切口是凸轮轴调节器上标记的参考点
    7）如果标记无法对齐，则调整配气相位。
    8）如果这些标记对齐，安装气缸盖罩和进气管。
