大众开迪BDJ 2. 0L柴油发动机正时校对方法
来源:本站整理  作者:佚名  2014-03-04 15:37:59

    2005款起大众开迪装备BDJ 2. 0L柴油发动机正时校对方法
    1.发动机正时带单元分解

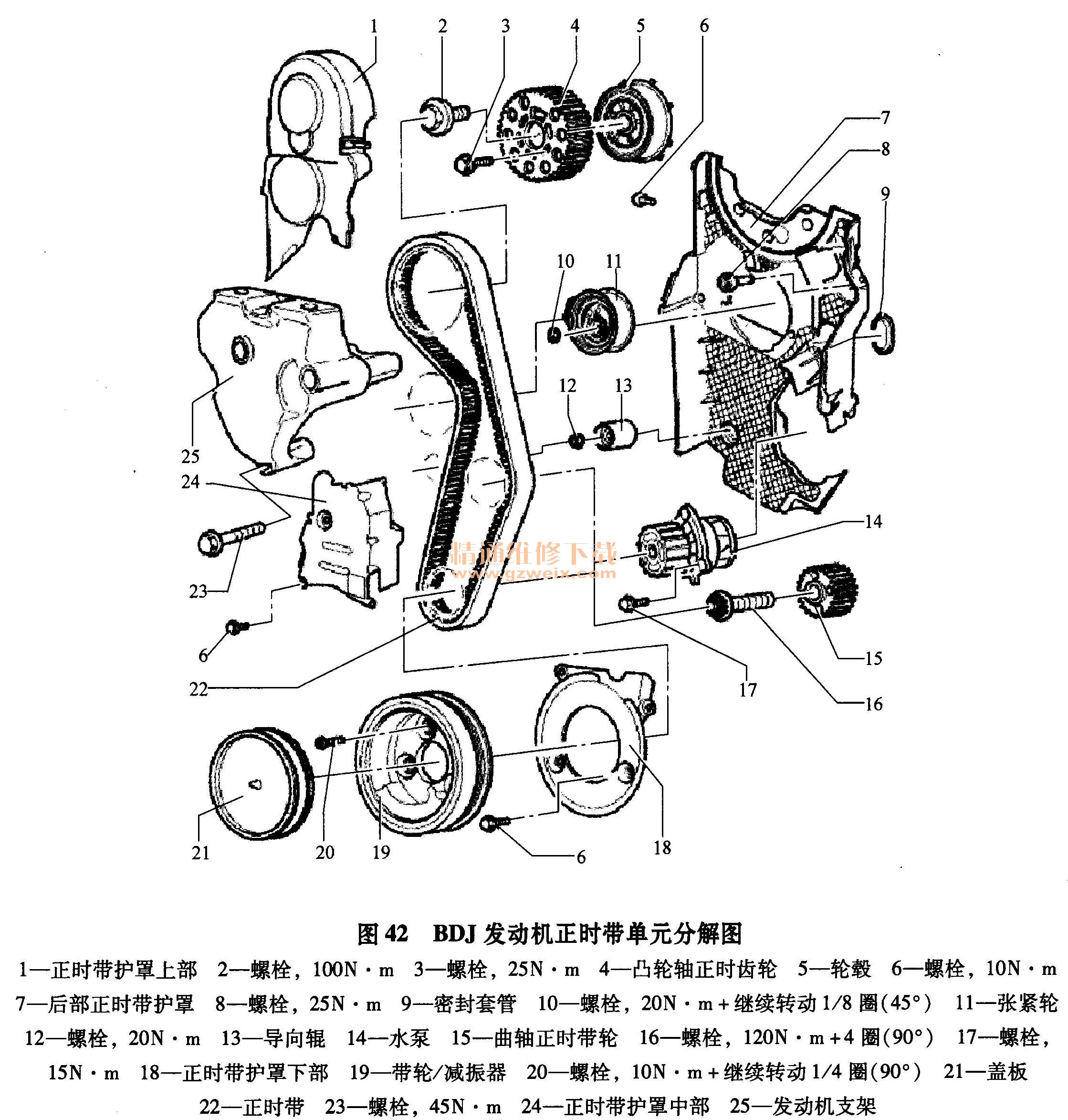

    BDJ发动机正时带单元分解图如图42所示。

    2.正时带拆解方法
    提示:正时带的调整工作原则上只允许在发动机处于冷态时进行,因为张紧元件指针的位置会随发动机温度的变化而改变。
    1)拆下发动机罩。为此将发动机罩前部迅速向上拉,然后向前从后部固定处拉出。
    2)拆下多楔带。
    3)拆下多楔带的张紧元件。
    4)拆下右侧前部轮罩外壳。
    5)拆下减振器/带轮。
    6)拆下下部和中部正时带护罩。
    7)安装支撑装置10-222A与底座10-222A/22,并将发动机支撑在安装位置。如果为了拆卸气缸盖而取下正时带,请安装支撑装置与较高的底座。这样可获得足够的位置来拆卸气缸盖
    8)从固定支架中拉出燃油滤清器。
    9)拧下车窗玻璃清洗装置的加注口。
    10)从发动机支座上拧下燃油滤清器支架。
    11)拧下冷却液补偿罐并将其置于一侧(软管保持连接)。
    12)旋出机组支承/发动机支架、机组支承/车身的紧固螺栓,然后将机组支架整个拆下。用支撑装置10-222A略微提高发动机,以便松开发动机支架的两个上部螺栓。
    13)用支撑装置10-222A略微降低发动机,以便松开发动机支架的下部螺栓。
    14)从纵梁上松开冷却液管路的固定卡箍。
    15)向后取出发动机支架。
    16)如图43所示,将曲轴置于1缸的上止点(TDC)位置。提示同时旋转曲轴,直到由正时带轮上的标记和凸轮轴正时齿轮的轮齿部分位于上部,后部正时带护罩上的标记必须与凸轮轴脉冲信号轮上的标记一致。

    17)用锁止杆3359锁定轮毅。为此将锁止杆穿过左侧的长孔推入气缸盖的孔中。
    18)用曲轴止动块T10050锁定曲轴正时带轮。为此应将曲轴止动块从正时带轮正面推入轮齿内。曲轴正时带轮上的标记必须对准止动块上的标记。此时曲轴止动块的销轴必须卡入密封法兰的孔内。标出正时带的转动方向,如图43所示。
    19)松开凸轮轴正时齿轮的紧固螺栓,直至凸轮轴正时齿轮能在长孔内转动。
    20)松开张紧轮的固定螺母。
    21)现在逆时针方向转动双孔螺母扳手10020,直到能够用锁止杆T10115锁定正时带的张紧轮。现在沿顺时针方向转动双孔螺母扳手T10020到极限位置并用手拧紧紧固螺母。
    22)首先从水泵上,然后从其余齿轮上取下正时带。
