故障诊断过程：首先使用VAS6150B 进行检测，故障码显示为：制冷压力低于下极限值，偶发.清除故障，打开空调系统检测：无故障码.但压缩机工作，空调低压.管道外部有水珠.唯独冷却风扇不工作

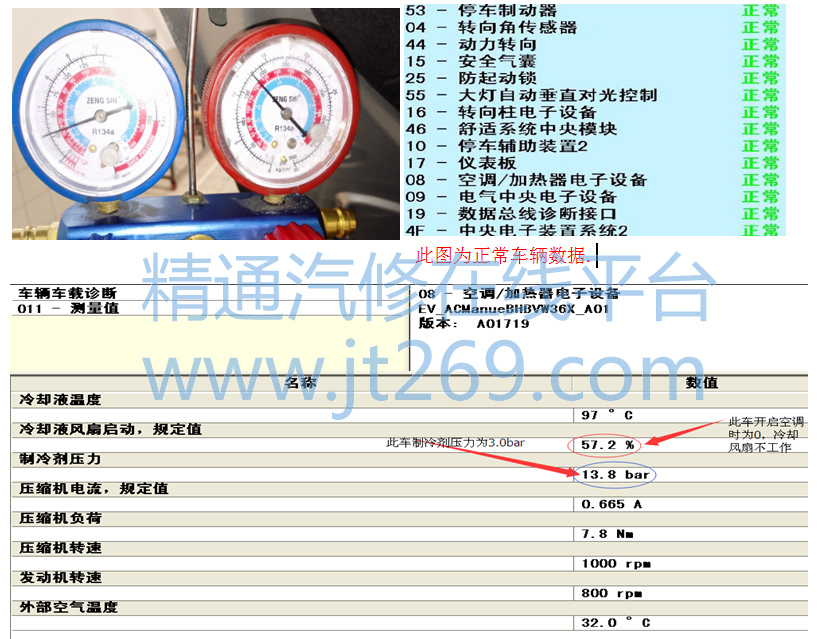

读取数据流发现故障出现时冷却液风扇启动。规定值为0%.  制冷剂压力为3.0bar.与实际压力13bar不符合.其他数据与下图一致.关闭空调到热车状态，风扇正常启动，发动机无故障码.



测量空调高压传感器G65供电12V.接地正常，插头T3ae/2至T20c/2  ,J255空调控制单元插头线路正常，但是测量G65无压力信号输出，输出为0V.

熄火拆装G65高压传感器，用一字螺丝刀，向传感器底座气门芯施压，发现无压力，再次施压，发现气门芯底座内无压力，回收冷媒，拆装气门芯，从高压接口处加压，发现气门芯处无气流，最终确定故障点.因高压管底座堵塞导致G65在开启空调后无法收到高压信号，未能传递到空调系统控制单元，导致冷却风扇不工作.

故障原因分析：

1.冷却风扇故障，

2.空调压力传感器故障.

3.空调系统控制单元故障 .



故障处理方法： 更换空调高压管，  蒸发器--冷凝器

案例点评及建议：检查电路故障时，首先要根据电路图搞明白传感器的输出、输入信号是否正常，确保线束正常再考虑传感器，检查线速要仔细、认真，各方面因素都要考虑，才能及时准确的排除故障。
