2005款起大众帕萨特装备38K 1. 9L柴油发动机正时校对方法
1.正时带单元分解
38K发动机正时带单元分解图如图90所示。
2.正时链单元的拆解方法
1)将前围支架置于维护位置。
2)拆下传动带。
3)拆下正时带上护罩。
4)将风扇叶轮从风扇粘性离合器上拆下。
5)从紧凑型支架上拧下传动带换向杆。
6)拆下正时带中护罩。
7)折下缓冲垫/带轮。
8)拆下正时带下护罩。
9)从发动机上拧松燃油冷却器的冷却液管路,并将其略微向前拉。

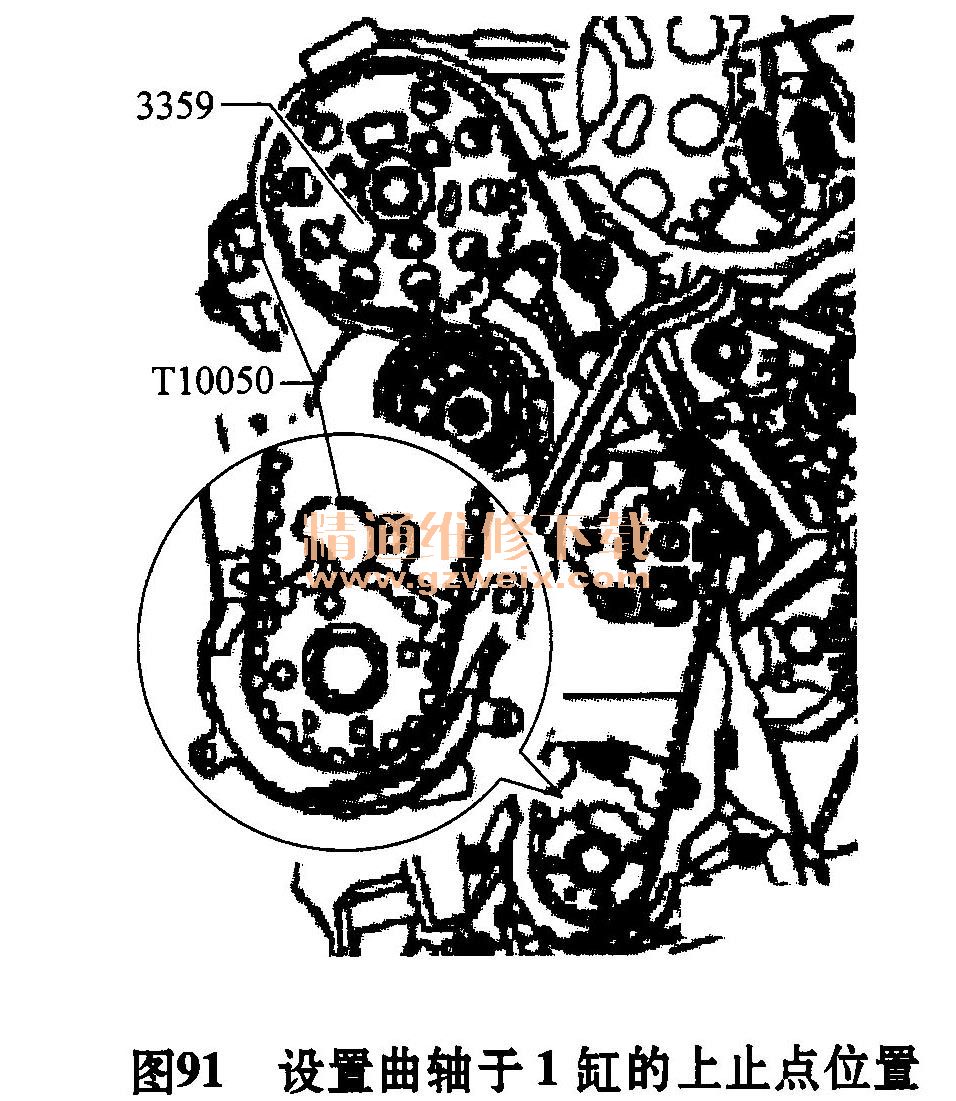

10)将曲轴置于1缸的上止点位置,如图91所示。
11)标记正时带的转动方向。
12)松开张紧轮的固定螺母。
13)松开凸轮轴正时齿轮的紧固螺栓,直到凸轮轴正时齿轮能在长孔内转动,如图92所示。
14)现在逆时针方向转动双孔螺母扳手,直到能够用锁止杆锁定正时带的张紧轮。
15)现在沿箭头方向转动螺母扳手至极限位置,然后用手拧紧紧固螺母。
16)首先从水泵带轮上,然后从其他带轮上取下正时带。
3.正时链单元的安装步骤
安装注意事项:正时带的调整只能在发动机处于冷态时进行,因为张紧元件指针位置会随发动机温度的变化而不同。张紧轮必须用锁止杆锁定并固定在右挡块上。
1)在长孔内将凸轮轴正时齿轮逆时针方向转到极限位置。
2)将正时带安装到曲轴齿轮、张紧轮和凸轮轴正时齿轮上。
3)最后把正时带安放到水泵的带轮上。
4)松开张紧轮的固定螺母。
5)然后用双孔螺母扳手逆着张紧轮上的箭头方向松开张紧轮,并从张紧轮中取下锁止杆。
6)用双孔螺母扳手小心地沿张紧轮上的箭头方向转动张紧轮,直到指针处在底座间隙正中,如图93所示。
7)在这个位置下固定张紧轮,然后按以下规范拧紧张紧轮的固定螺母:20N·m+1/8圈。
8)用25N·m的力矩拧紧凸轮轴正时齿轮的紧固螺栓。
9)取下柴油发动机喷油泵锁止杆和曲轴止动块。
10)将曲轴沿发动机旋转方向继续转动两圈,并再次停到1缸的上止点位置。
11)安装曲轴止动块后检查是否能让柴油发动机喷油泵锁止杆锁定轮毅,如图94所示。
12)如果轮毅无法锁定,将曲轴止动块的轴颈从密封法兰的孔中拉出,然后转动曲轴,直到能用锁止杆锁定轮毅。
13)松开凸轮轴正时齿轮的固定螺栓。
14)逆着发动机旋转方向略微转动曲轴,直到曲轴止动块的轴颈紧靠在密封法兰的孔前,如图95所示。
15)沿发动机旋转方向转动曲轴,直到曲轴止动块的轴颈以转动方式卡入密封法兰内。
16)将凸轮轴正时齿轮的紧固螺栓用25N·m力矩拧紧。
17)取下柴油发动机喷油泵锁止杆和曲轴止动块。
18)将曲轴沿发动机旋转方向转动两圈,直到曲轴处于1缸的上止点位置。
19)重复检查。
20)安装正时带下护罩和缓冲垫/带轮。
21)安装正时带中护罩。
22)在紧凑型支架上拧紧传动带换向杆。
23)拧紧燃油冷却器的冷却液管路,并安装正时带上护罩。
24)安装传动带。
25)安装风扇叶轮到风扇粘性离合器上。
26)安装前围支架。
27)检查前照灯调节装置,必要时校正。
