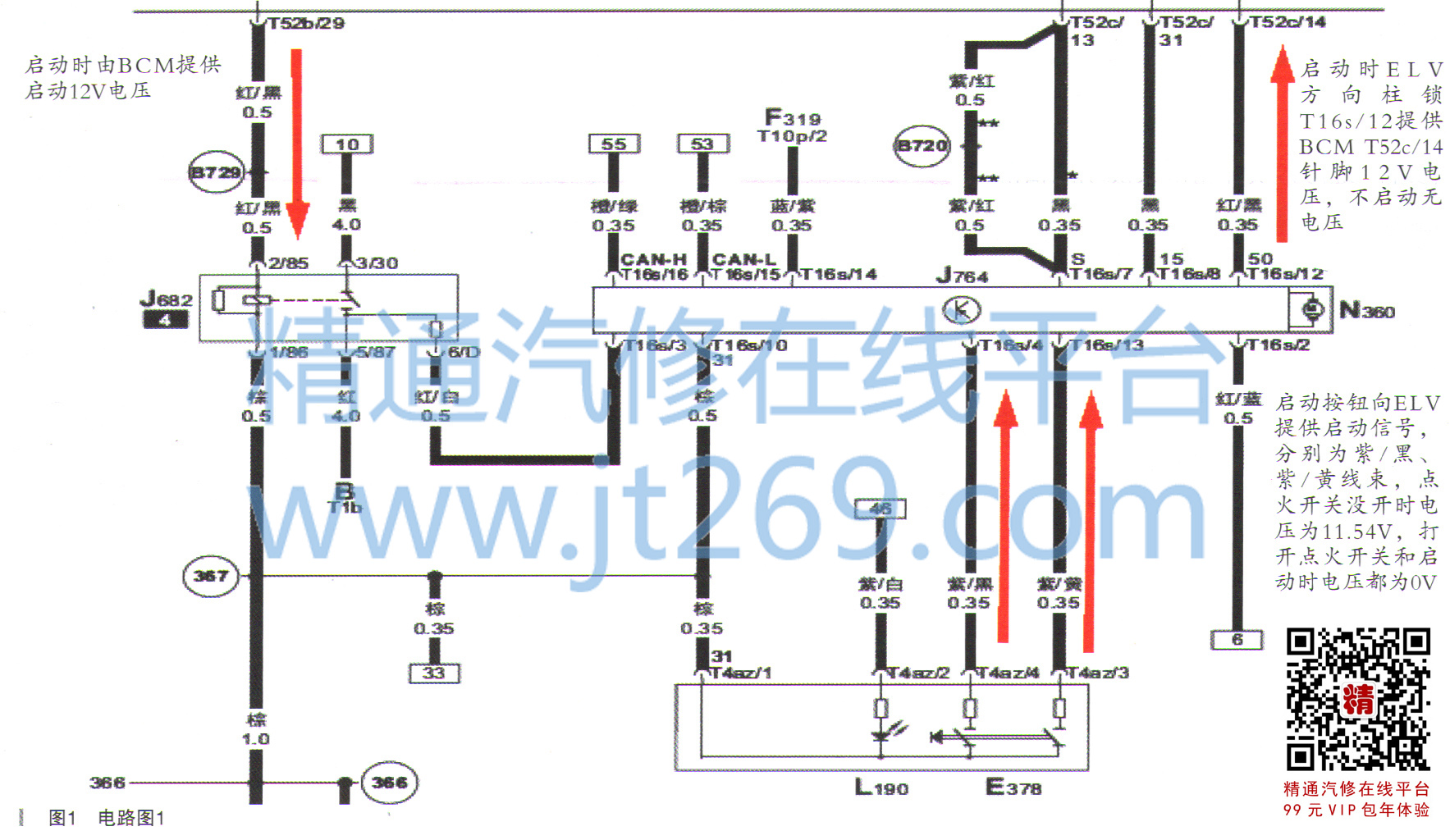

故障诊断：查看电路图（如图1所示）分析启动信号走向，启动按钮信号→J764方向柱锁50→j519→执行器J682继电器（507）。

    诊断思路：

    ·用蓄电池检测仪检测

    ·检查电机是否正常

    ·单体检测启动继电器是否正常

    ·数据流观察方向柱锁控制单元是否接收到启动按钮信号

    ·数据流观察

    ·检查相关线束通断

    诊断过程：

      （1）用蓄电池检测仪检测，蓄电池正常。

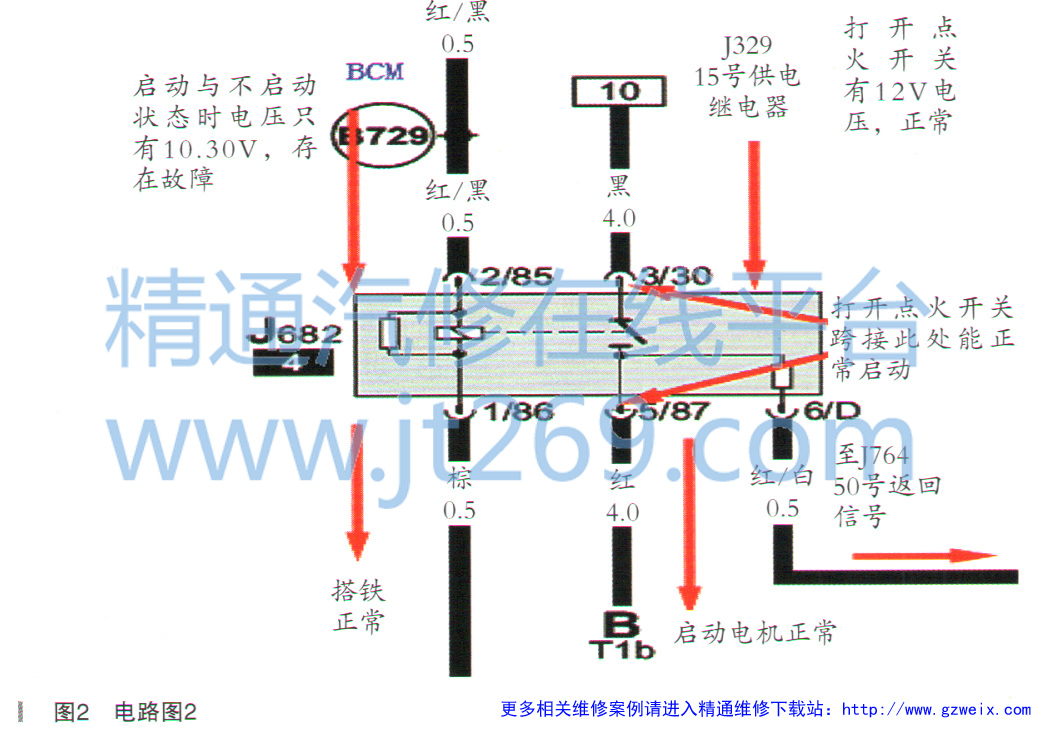

      （2）拔下507并启动继电器，打开点火开关，用跨接线30与87连接3s且不宜时间过长（如图2所示），发动机正常启动，说明启动电路和启动机正常。用万用表测量继电器座86号脚搭铁正常。用电压挡测量85号脚，按动启动按钮，电压为10～30V；再次用试灯确认（因为万用表有时量出来的是虚电），没有电，继续上一级测量。

      （3）单体检测启动继电器，把继电器85号脚接蓄电池正极，86号脚接蓄电池负极，继电器吸合。用万用表电阻挡测量继电器30号与87号脚，D号脚通路，再次说明继电器正常。

      （4）判断方向柱锁控制单元能接收到启动按钮信号，用VAS 6051B进引导性功能2B读取数据流，操作启动按钮同时观察数据动作，变化与数据一致，说明启动按钮到2B线路正常。

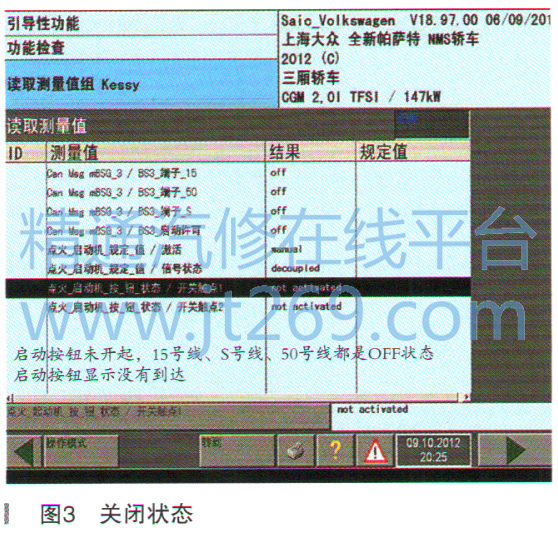

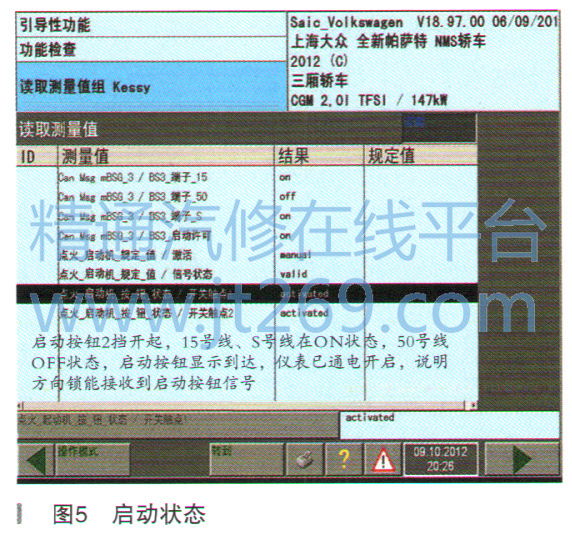

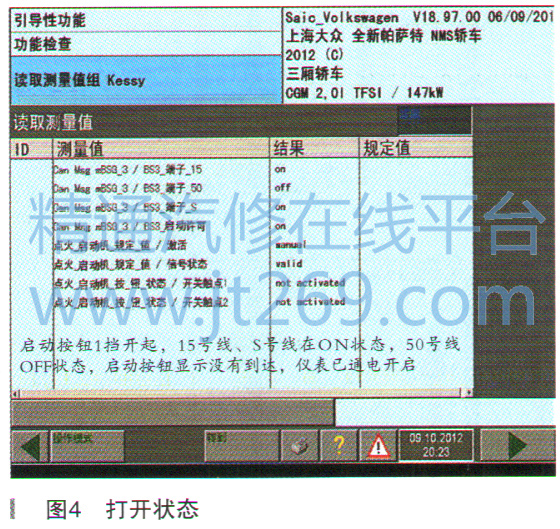

    图3～图5分别显示了点火开关的3个不同的状态（关闭、打开、启动状态）。
