（1）发动机技术参数（见表10-1）


  （2）发动机正时链单元结构分解
    发动机正时链单元结构分解如图10-5所示。

  （3）凸轮轴正时链单元的拆却

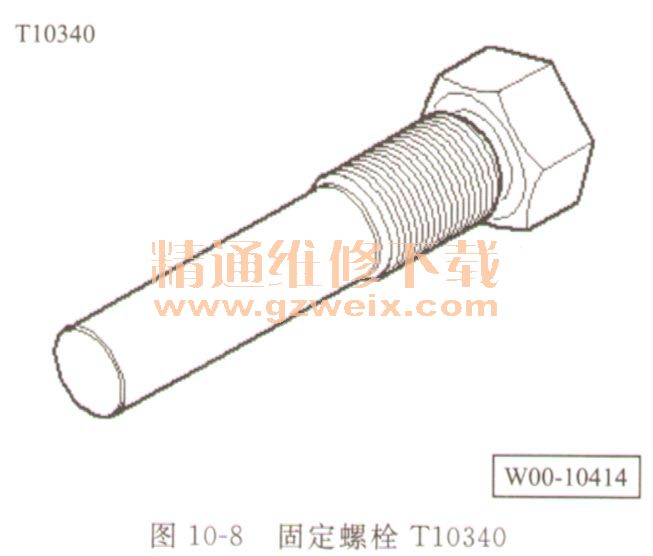

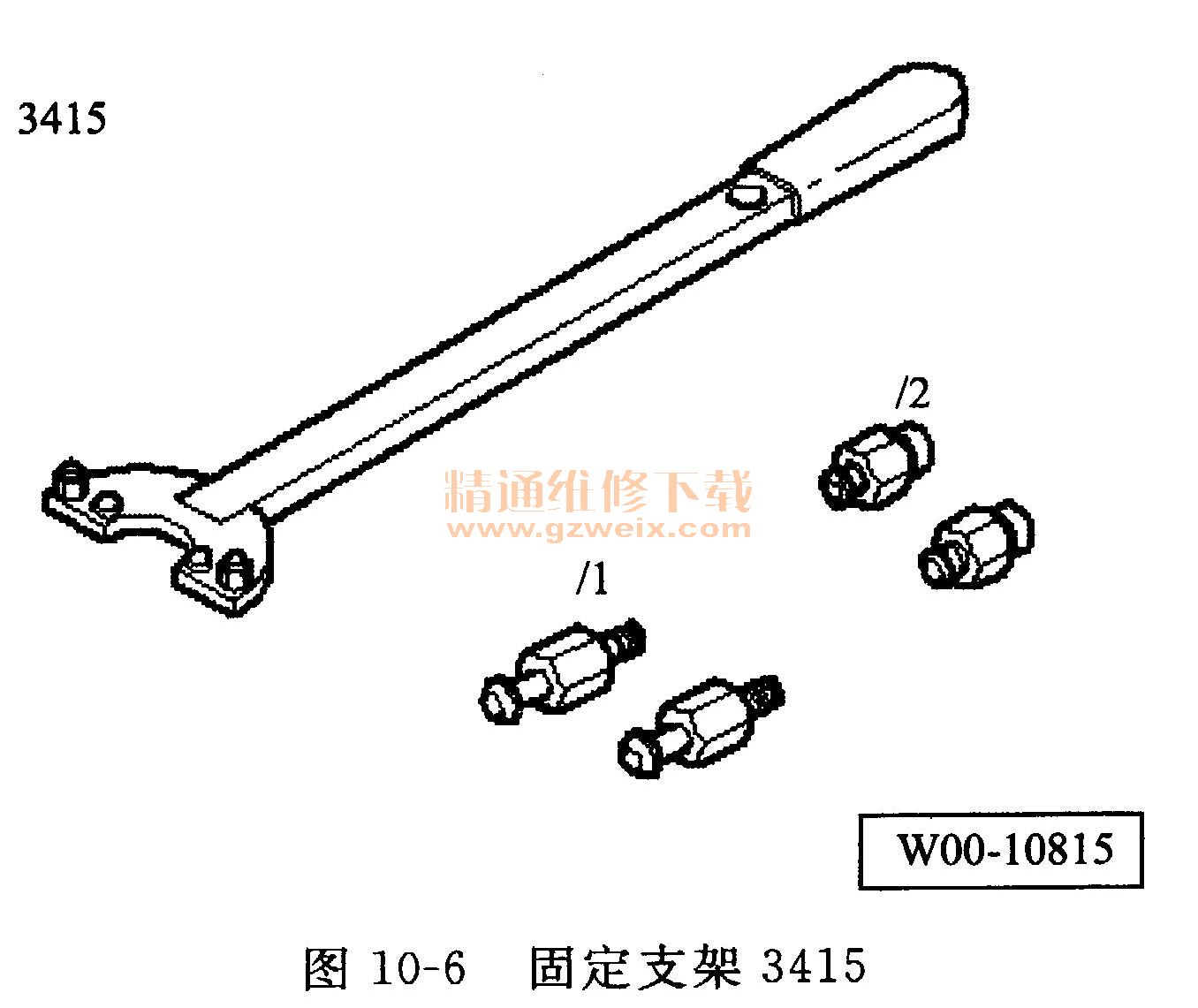

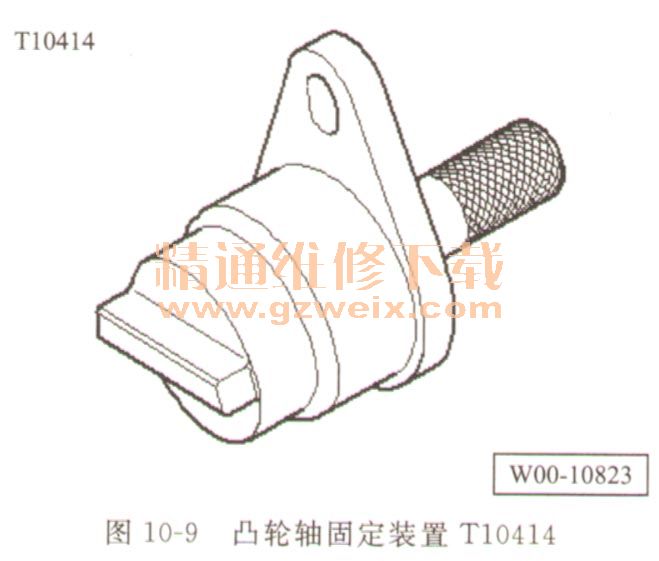

    所需要的专用工具如图10-6～图10-9所示。







    拆卸步骤如下。
    ①将软管1从止回阀上拆下，为此按压软管右侧的开锁按键。

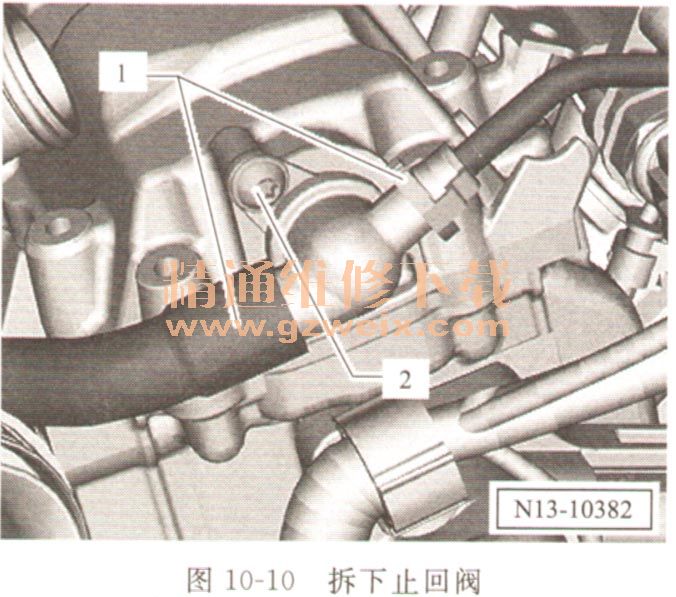

    ②拧出螺栓2，将止回阀从凸轮轴壳体中拉出（见图10-10）。
