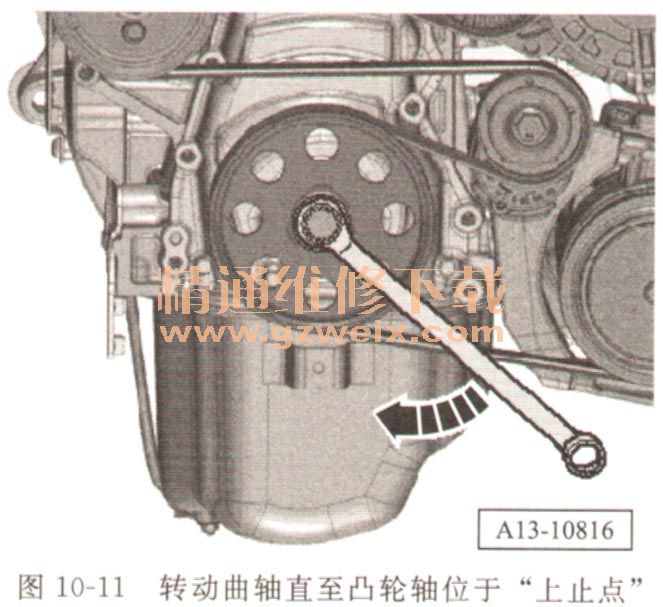

③沿发动机转动方向转动曲轴，直至凸轮轴位于“上止点”（见图10-11） 。

     凸轮轴内的凹槽必须处于图10-12所示位置。

    ④拧出螺栓1和3，取下右侧冷却液管路支架2（见图10-13） 。

    ⑤拧出汽缸体上“上止点”孔的螺旋塞（见图10-14） 。

    ⑥将固定螺栓T10340拧入汽缸体到极限位置，并用30N·m的力矩拧紧（见图10-15）。

     固定螺栓T10340只在发动机运转方向上卡住曲轴。
     ⑦拆卸正时链上部盖板。
     ⑧拆卸正时链下部盖板。
     ⑨将凸轮轴固定装置T10414装人凸轮轴壳体到限位位置，并用手拧入螺栓1至贴紧（见图10-16） 。

     ⑩拧出凸轮轴正时链的链条张紧器（见图10-17）。

    11.拧出螺栓1，为此用固定支架T10172卡住凸轮轴链轮（见图10-18）。

    12.将凸轮轴链轮连同凸轮轴正时链一起取下。
    13.向下拉出凸轮轴正时链。
