2012～2014款奥迪A1 1.2L CBZA发动机正时维修

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2017-02-21 18:29:48

（4）发动机正时链单元的安装
    ①检查凸轮轴和曲轴的“上止点”位置。
    凸轮轴固定装置T10414已安装在凸轮轴壳体上。密封面有损坏的危险。凸轮轴固定装置T10414不允许作为固定支架使用。
    固定螺栓T10340已拧入汽缸体中极限位置，并用30N " m的力矩拧紧。曲轴已沿发动机转动方向放置到固定螺栓T10340上（“上止点”位置）。
    ②按照拆卸时做好的标记安装凸轮轴正时链。
    ③将凸轮轴正时链1从下面安装到链轮2上，然后向上穿过滑轨和张紧轨之间。

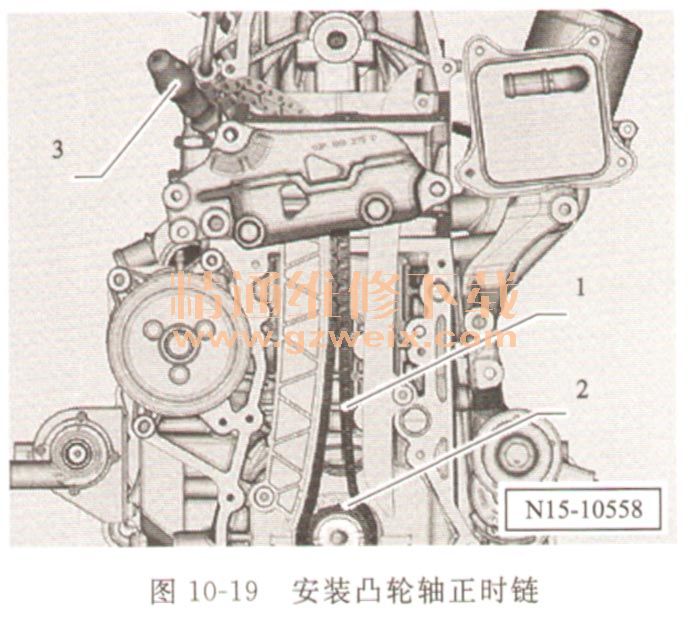

    ④用螺丝刀3等工具固定住凸轮轴正时链，防止滑落（见图10-19。

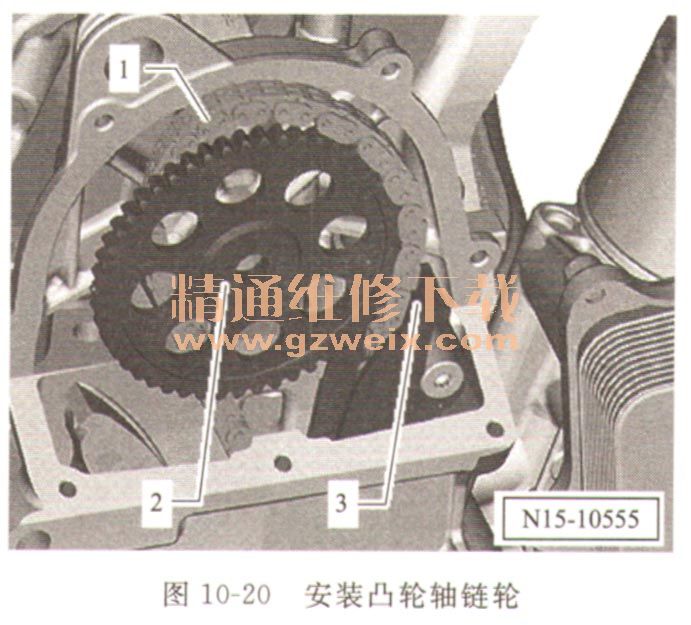

    ⑤将凸轮轴正时链1放置到凸轮轴链轮2上（见图10-20。

    ⑥将凸轮轴链轮安装到凸轮轴上，松松地拧入凸轮轴正时链螺栓。凸轮轴链轮必须还能在凸轮轴上转动并且不得翻倒。
    ⑦拧入并拧紧正时链链条张紧器。密封面有损坏的危险。凸轮轴固定装置T10414不允许作为固定支架使用。
    ⑧用50N. m的力矩预紧螺栓，为此用固定支架T10172卡住凸轮轴链轮。
    ⑨将曲轴多楔带轮插到曲轴上。
    ⑩拧入多楔带轮的旧螺栓，并用50N. m的力矩拧紧，为此用固定支架3415和销子3415/2固定住（见图10-21）。

    11.拧出螺栓1，取下凸轮轴固定装置T10414（见图10-22）。
