（8）注意！请务必将组件转至停止，如图6所示。

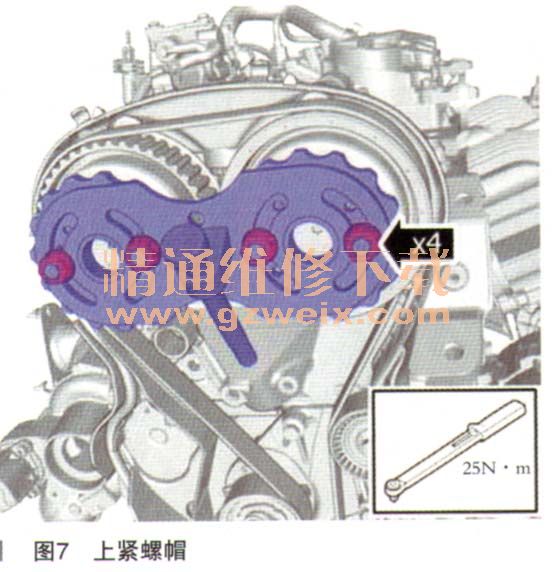

      （9）上紧如图7所示螺帽。扭力：25N·m。

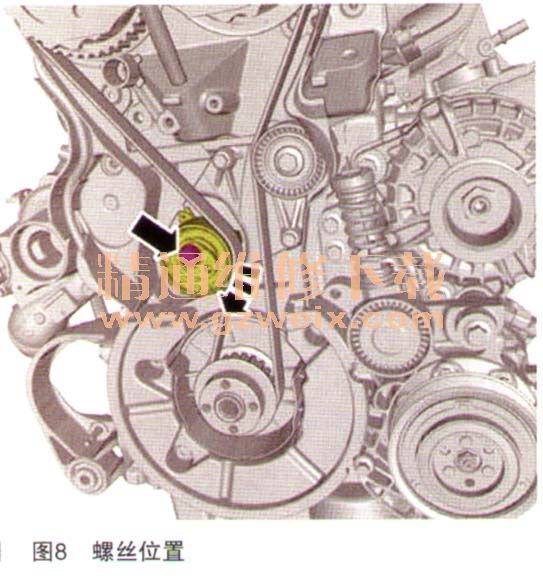

      （10）拆下如图8所示螺丝。

      （11）拆下正时皮带，如图9所示。

      （12）拆下如图10所示螺丝。

    3．安装
      （1）小心！请确认部件位置正确，见图3。小心！确保曲柄没有转动。
      （2）注意！确保使用新的组件。上紧螺丝，见图10。扭力：M8，24N·m。
