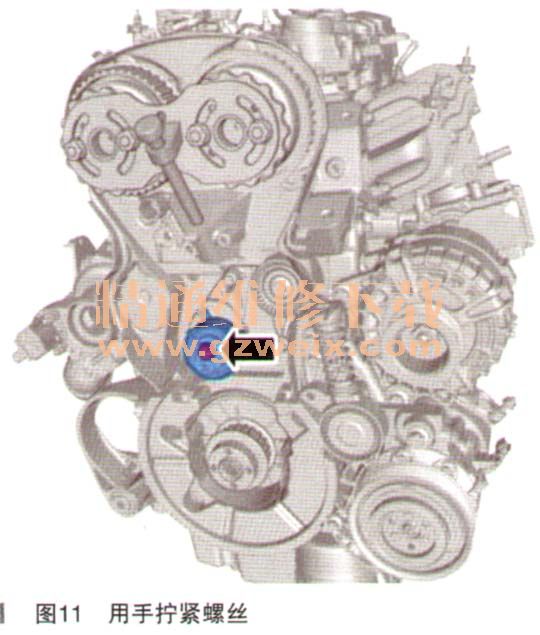

（3）注意！在本阶段，只能用手拧紧螺丝。注意！确保使用新的组件。安装如图11所示螺丝。

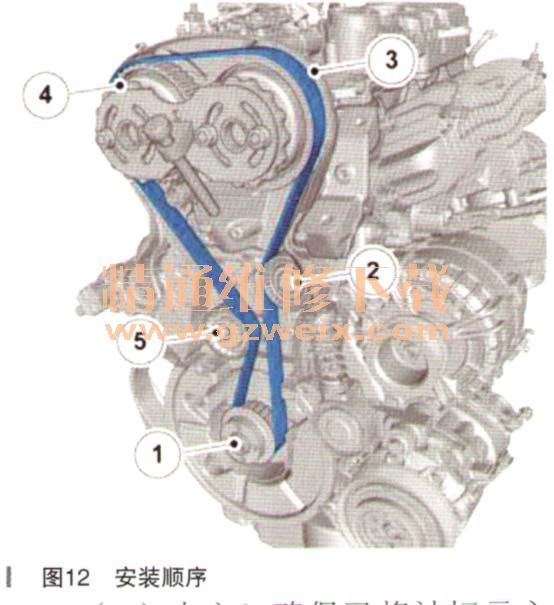

      （4）注意！务必按照如图12所示顺序。注意！确保使用新的组件。

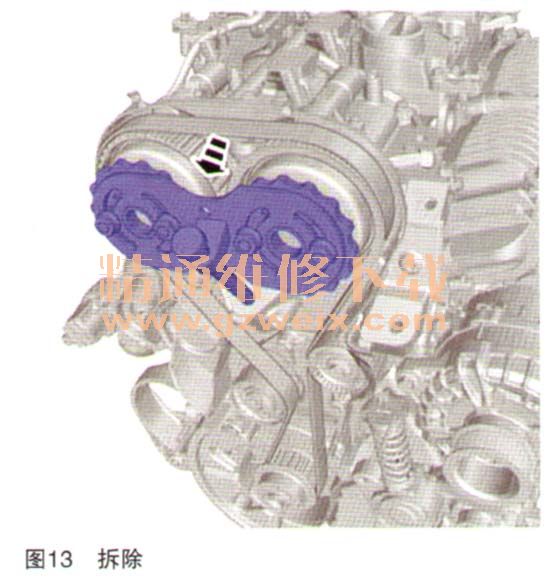

      （5）小心！确保已将被标示之组件予以拆除，如图13所示。

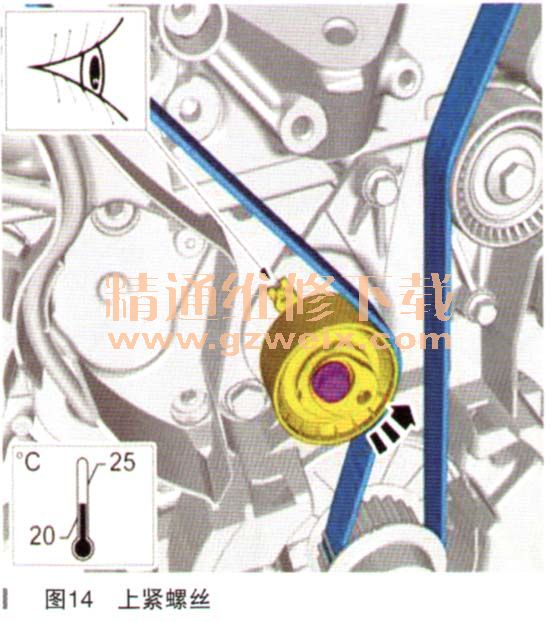

      （6）调节皮带张紧器。注意！正时皮带张紧器的设定值取决于发动机温度。注意！确保皮带张紧轮与皮带张紧轮支架对齐，如图14所示。调整为指定值。使用：六角扳手上紧螺丝。扭力：M8，24N·m。

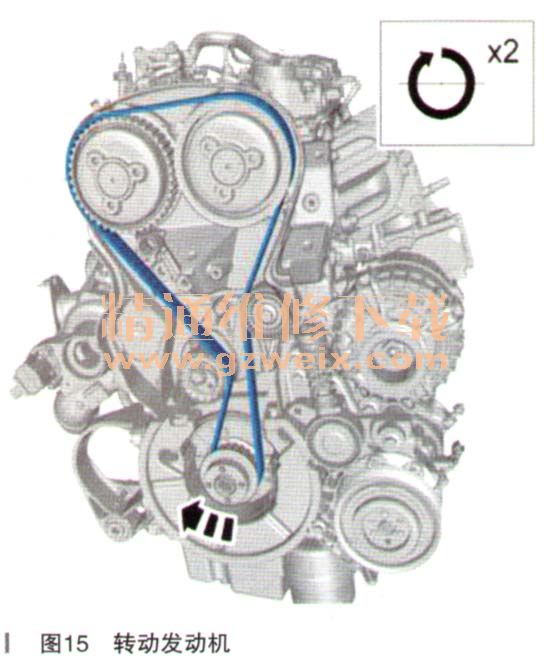

      （7）注意！发动机已转动，固然皮带会假设其正确位置，如图15所示。转动发动机。

      （8）小心！倘若实测值大于或小于指定的范围，必须再次执行有关调整部分的所有步骤。
    注意！确保皮带张紧轮与皮带张紧轮支架对齐，见图14。调整为指定值。
      （9）安装其余部件以相反次序安装。
