2016年广本雅阁2.0L发动机正时校对方法
来源:汽车维修技师  作者:佚名  2017-07-13 11:41:27

    一、拆卸

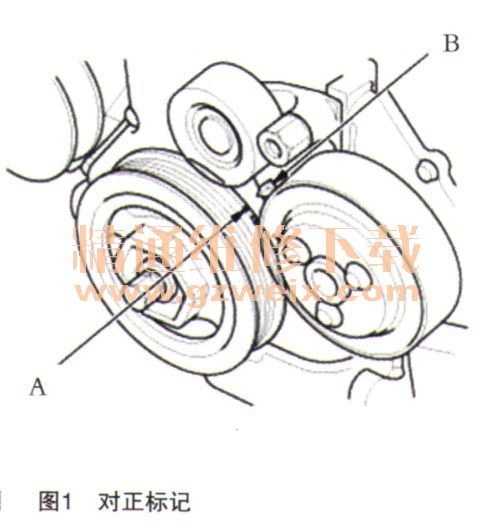

    1.1号活塞在上止点位置—设置(曲轴侧),转动曲轴使其白色标记(如图1中A所示)和指针(如图1中B所示)对齐。

    2.拆卸汽缸盖罩。
    3.1号活塞上止点位置—设置(凸轮侧)。检查上止点(TDC)位置的1号活塞。凸轮轴链轮上的“UP”标记(如图2中A所示)应在顶部,并且凸轮轴链轮上的TDC凹槽(如图2中B所示)应与汽缸盖的顶部边缘对齐。注意:如果标记未对准,转动曲轴360°,并重新检查凸轮轴皮带轮标记。

    4.拆卸右前轮。
    5.拆卸发动机底盖。
    6.拆卸传动皮带自动张紧器。
    7.拆卸曲轴皮带轮。
    8.拆卸发动机侧支座。
    9.拆卸机油泵。断开PCV软管,如图3所示。拆下机油泵,如图4所示。



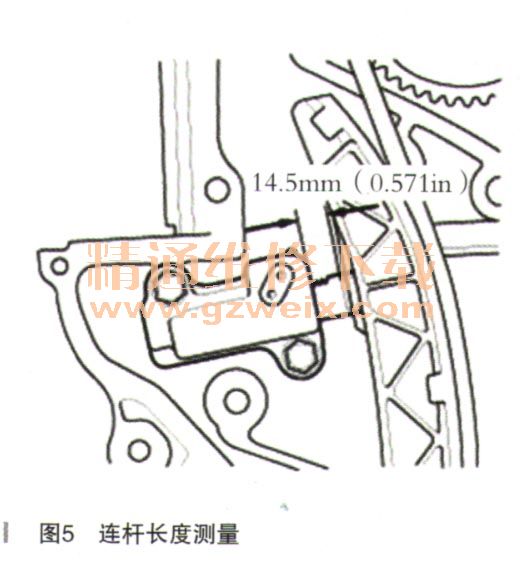

    10.检查凸轮轴链条。测量!”I轮轴链条自动张紧器体和张紧器连杆平面部分底部之间的张紧器连杆长度。如果长度超过维修极限,则更换凸轮轴链条。张紧器连杆长度的维修极限:14.5mm,如图5所示。

    11.拆卸凸轮轴链条自动张紧器。
    ①松松地安装曲轴皮带轮。
    ②逆时针旋转曲轴,以压缩凸轮轴链条自动张紧器,如图6所示。

      ③逆时针旋转曲轴以便对齐锁
 (如图7中A所示)和凸轮轴链条自动张紧器(如图7中B所示)上的孔。

    ④将1.0mm直径销(如图7中C所示)插入孔中。
    ⑤顺时针转动曲轴以固定销。注意:如果未对齐锁和凸轮轴链条自动张紧器的孔,继续逆时针旋转曲轴直至孔对齐,然后安装销。
    ⑥拆下凸轮轴链条自动张紧器,如图8所示。

    ⑦拆下曲轴皮带轮。

    12.拆卸凸轮轴链条。拆下凸轮轴链条导板(如图9中A所示)和凸轮轴链条张紧器臂(如图9中B所示)。

[1] [2] [3]  下一页
