②安装凸轮轴链条自动张紧器，如图16所示。

    ③从凸轮轴链条自动张紧器上拆下销，如图17所示。

    6.安装机油泵。
    ①检查机油泵油封是否损坏。如果油封损坏，则更换汕封。
    ②将所有旧的密封胶从机油泵接合面、螺栓和螺栓孔上清除。
    ③清理并风干机油泵接合面。
    ④在机油泵的发动机汽缸体接合面和螺栓孔内缘涂抹密封胶（P/N08C70—K0324M）。涂抹密封胶后4min内安装零部件。注意：沿虚线如图18中A, B和C涂抹颗粒直径为2.5mm的密封胶。如果涂抹密封胶后经过太民时间，清除旧的密封胶和残胶，然后重新涂抹新的密封胶。

    ⑤在机油泵的油底壳接合面和螺栓孔内缘涂抹密封胶（P/N08C70— K0324M）。涂抹密封胶后4min内安装零部件。沿虚线（如图19中A所示）涂抹直径为2.5mm（0.098in）的密封胶胶条。如果涂抹密封胶后经过太长时间，去除旧的密封胶和残胶，然后重新涂抹新的密封胶。

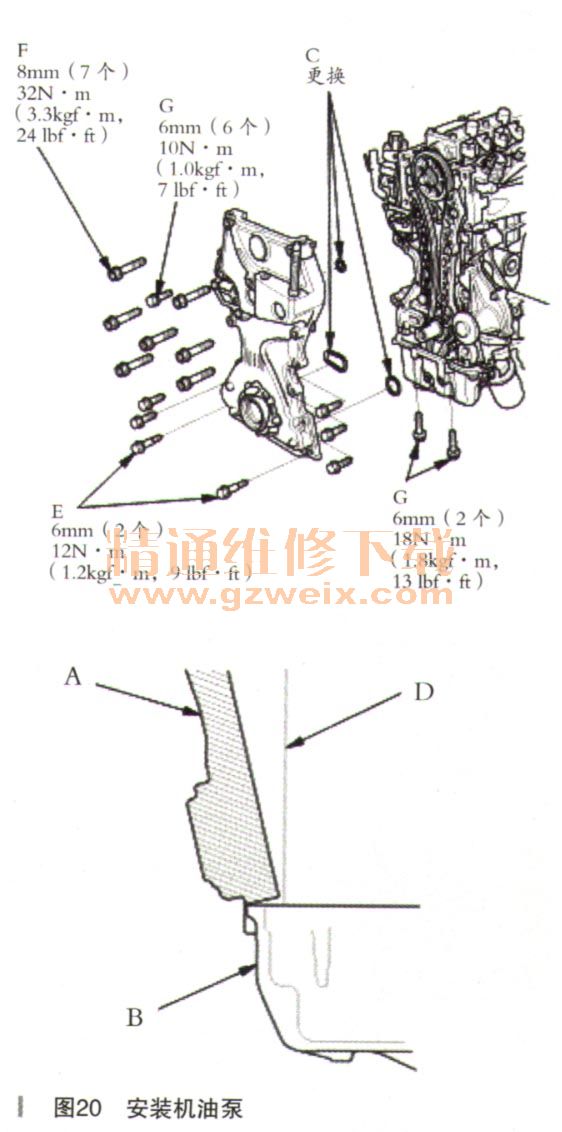

    ⑥用新的。形圈（如图20中C所示）将机油泵（如图20中A所示）的边缘固定在油底壳（如图20中B所示）的边缘。

    ⑦将机油泵安装到发动机汽缸体（如图20中D所示）上。
    ⑧松松地安装定位螺栓（如图20中E所示），然后拧紧8mm螺栓（如图20中F所示）、6mm螺栓（如图20中G所示）和定位螺栓。
    ⑨清除油底壳和机油泵接合面多余的密封胶。注意：安装机油泵时，切勿将底面滑到油底壳安装表面。在加注发动机油前，至少等待30min。安装机油泵后，3h内不要运行发动机。
    ⑩连接PCV软管。
    7．安装发动机侧支座。
    8．安装曲轴皮带轮。
    9安装传动皮带自动张紧器。
    10．安装发动机底盖。
    11．安装右前轮。
    12.安装汽缸盖罩。
