2017款凯迪拉克CT6 3.0T发动机正时校对方法
来源:汽车维修技师  作者:佚名  2018-02-25 13:14:41

    一、左正时链条导板的安装

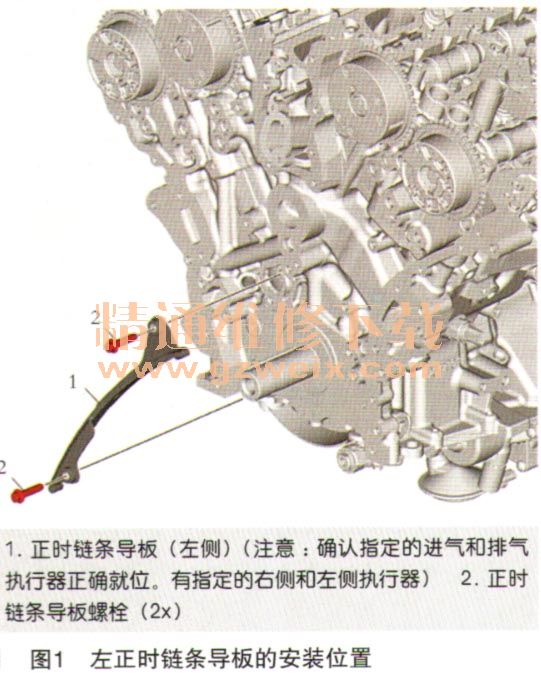

    左正时链条导板的安装如图1所示。

相关资料:2017年凯迪拉克CT6原厂维修手册

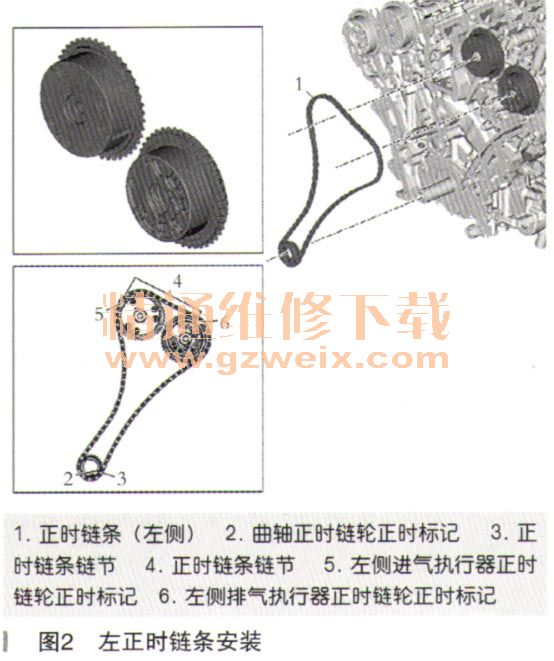

    二、左正时链条的安装左正时链条的安装如图2所示。
    校对程序:
    (1)将曲轴链轮预装配到左正时链条(如图2中1所示)。

    (2)固定正时链条的同时,将曲轴链轮安装到曲轴上。
    (3)将正时链条引导至导板,不要搁置在塑料侧肋条上。
    (4)在凸轮轴的六角形铸件上使用开口扳手,以转动凸轮轴,这将辅助正时标记的对准。
    (5)凸轮轴执行器链轮区域可能有多个标志。找到执行器体表面上的L。正确的正时标记可以是竖直位于链轮齿内侧并与L标志符(如图2中5或6所示)对齐的圆形或三角形。
    (6)将左侧L排气凸轮轴位置执行器链轮的圆形或三角形定位标记(如图2中6所示)对准凸轮轴传动链条正时链节。
    (7)将左侧L进气凸轮轴位置执行器链轮的圆形或三角形定位标记(如图2中5所示)对准凸轮轴传动链条正时链节。

[1] [2] [3]  下一页
