三、左侧正时链条导板和正时链条张紧器的安装

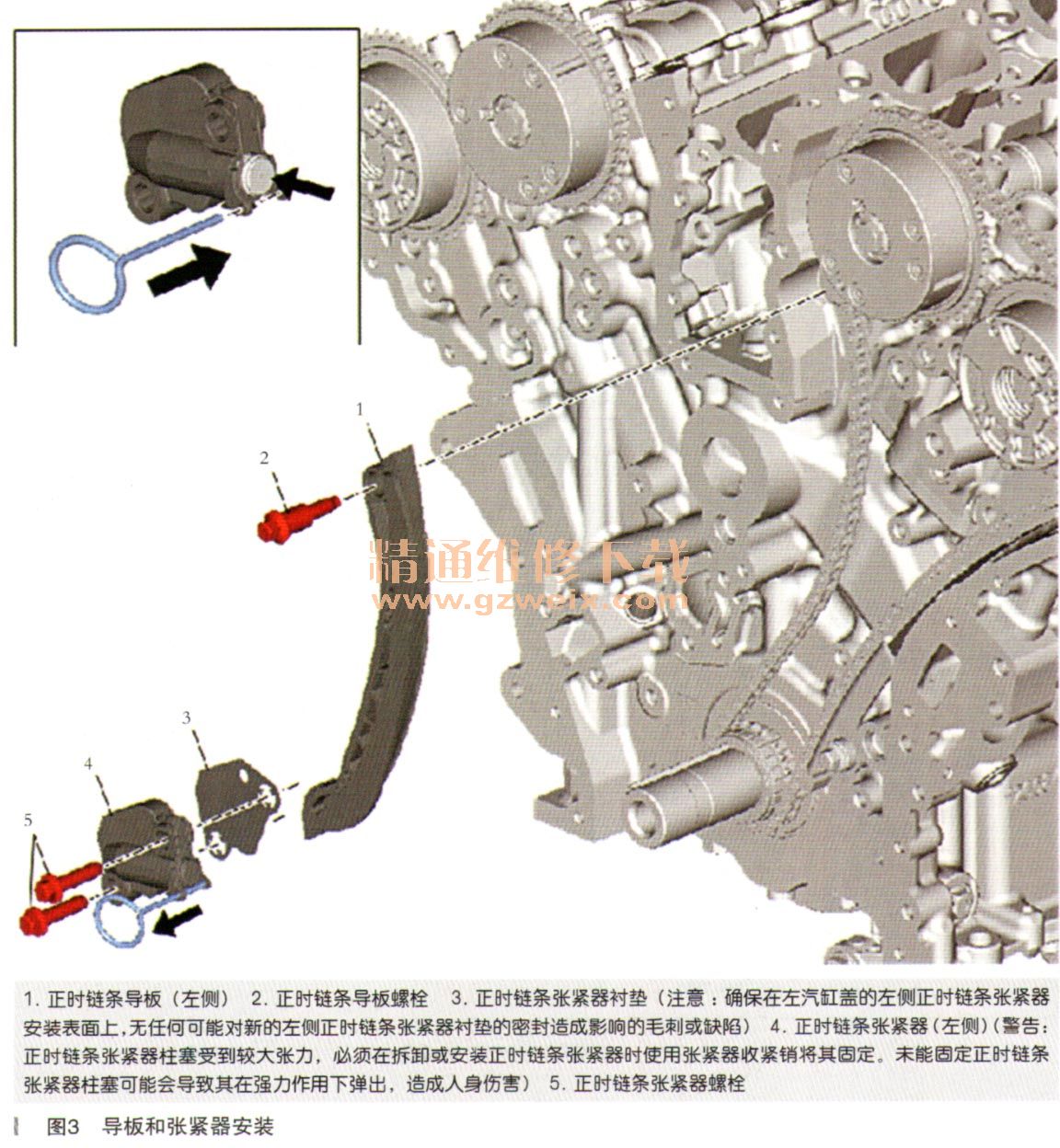

    左侧正时链条导板和正时链条张紧器的安装如图3所示。

    1．左侧正时链条张紧器的安装程序
    （1）用拇指重置正时链条张紧器柱塞，并用EN-52234或1/8"钻头将其固定。
    （2）将柱塞压进张紧器体，把EN-52234或1/81，钻头插入右正时链条张紧器体侧面的检修孔中，使右正时链条张紧器锁止。
    （3）缓慢释放右侧正时链条张紧器上的压力。右侧正时链条张紧器应保持压缩状态。
    专用工具：EN-52234正时链条张紧器固定销。

    2．正时链条张紧器螺栓安装程序
    （1）将链条张紧器安放到位，并将螺栓松弛地安装到汽缸体上。
    （2）紧固正时链条张紧器螺栓。
    （3）在释放传动链条张紧器之前，确认正时标记处于正确位置。
    （4）通过拔出合适的工具，松开正时链条张紧器柱塞。
    （5）通过参见正时链条定位图第一阶段，确认左侧正时链条的正时标记是否对准。

    四、机油泵正时链条部件的安装
    （一）机油泵正时链条的安装

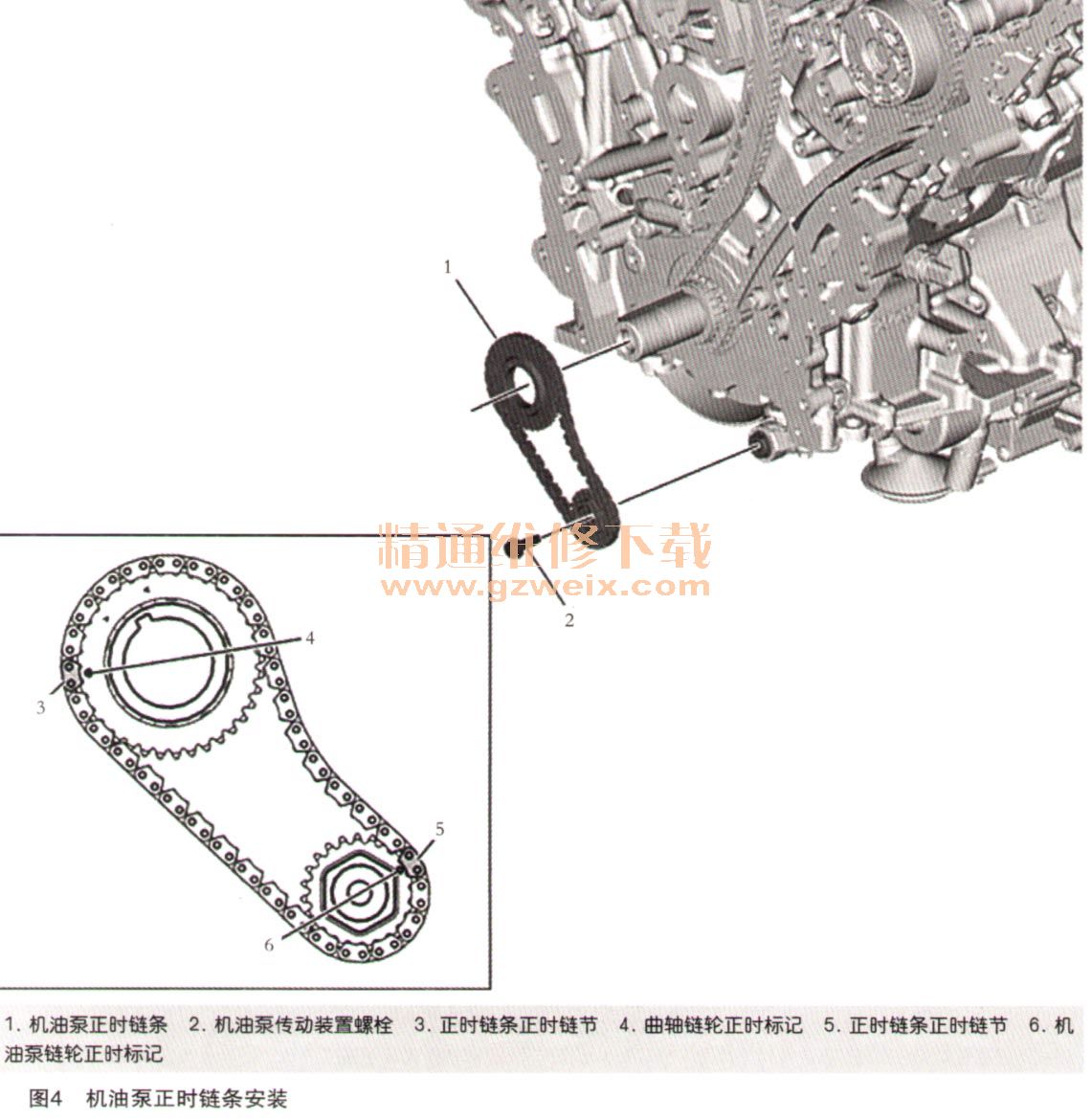

    机油泵正时链条的安装如图4所示。

    1．机油泵正时链条安装程序
    （1）使用链轮和正时链条上的正时标记，预装配曲轴链轮、机油泵链轮和正时链条。
    （2）正时链条正时标记应对准正时链条正时链节。
    （3）正时链条正时标记应对准正时链条正时链节。
    （4）首先将预装配的总成安装到曲轴上，同时固定两个链轮的正时链条。
    （5）将机油泵链轮安装到机油泵上，确认与D平面接合。
    （6）安装机油泵链轮螺栓。
     2．机油泵传动装置螺栓
    按顺序紧固：
    第一遍：15N·m。
    最后一遍：110°。

    （二）机油泵正时链条张紧器的安装

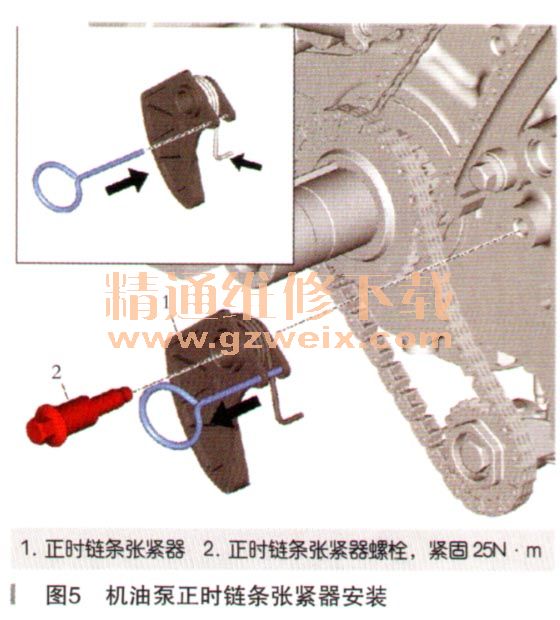

    机油泵正时链条张紧器的安装如图5所示。

    1．正时链条张紧器安装程序
    用手折叠机油泵正时张紧器并安装EN-52234或1/8”钻头将其固定到位。
    专用工具：EN-52234正时链条张紧器固定销。
    2，正时链条张紧器螺栓程序
    （1）将链条张紧器安放到位，并将螺栓松弛地安装到汽缸体上。
    （2）紧固正时链条张紧器螺栓。
    （3）在释放传动链条张紧器之前，确认正时标记处于正确位置。
    （4）通过拔出合适的工具，松开传动链条张紧器。
