五、右正时链条导板和链条部件的安装
    （一）右正时链条导板的安装

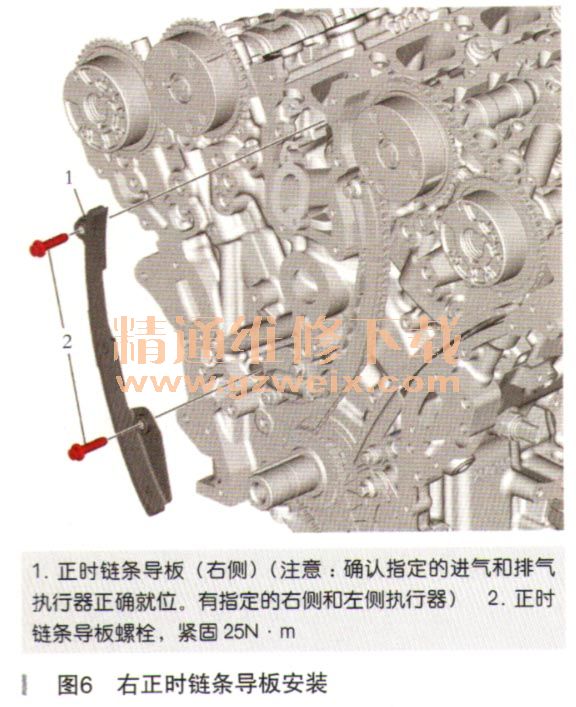

    右正时链条导板的安装如图6所示。

    （二）右正时链条的安装

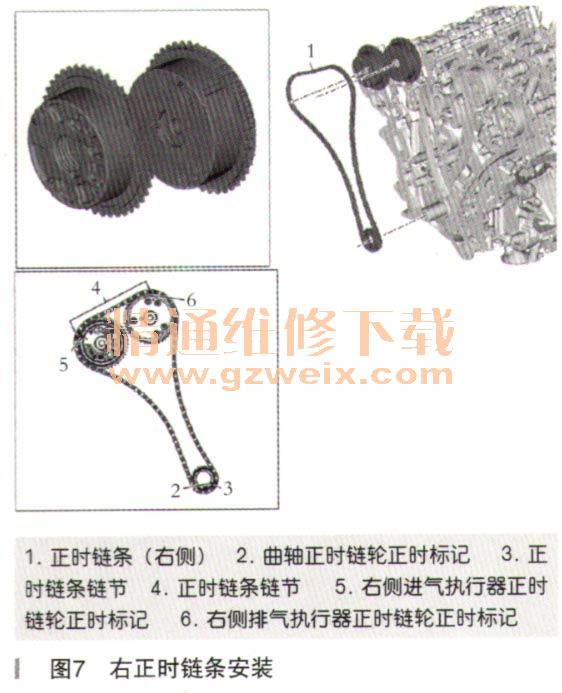

    右正时链条的安装如图7所示。

    右侧正时链条安装程序：
    （1）将曲轴链轮预装配到右正时链条。
    （2）固定正时链条的同时，将曲轴链轮安装到曲轴上。
    （3）将正时链条引导至导板，不要搁置在塑料侧肋条上。
    （4）在凸轮轴的六角形铸件上使用开口扳手，以转动凸轮轴，这将辅助正时标记的对准。
    （5）凸轮轴执行器链轮区域可能有多个标志。找到执行器体表面上的R。正确的正时标记可以是竖直位于链轮齿内侧并与R标识符（图7中5或6）对齐的圆形或三角形。
    （6）将右侧R排气凸轮轴位置执行器链轮的圆形或三角形定位标记（见图7中6）对准凸轮轴传动链条正时链节。
    将右侧R进气凸轮轴位置执行器链轮的圆形或三角形定位标记（见图7中5）对准凸轮轴传动链条正时链节。

    （三）右侧正时链条导板和正时链条张紧器的安装

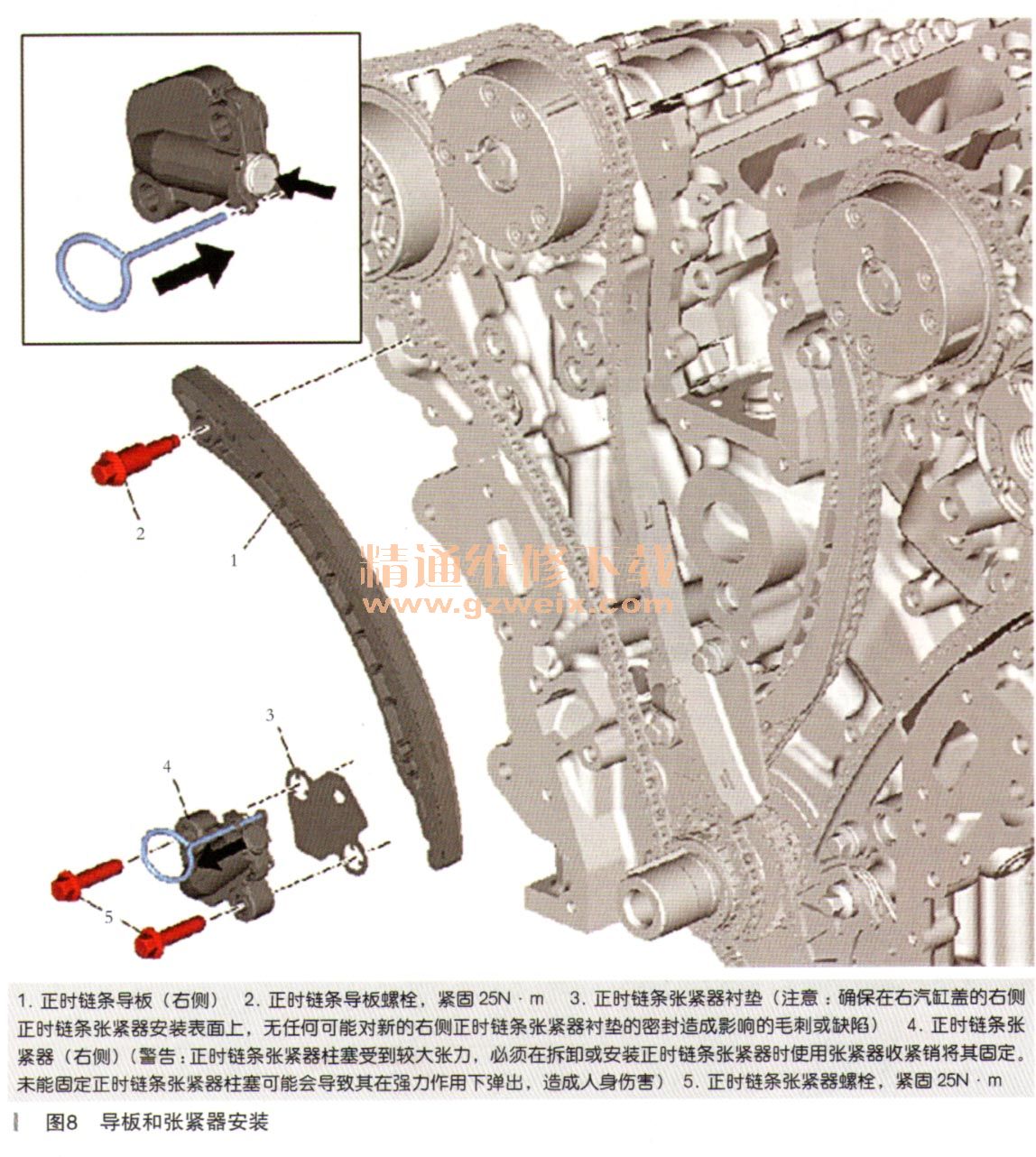

    右侧正时链条导板和正时链条张紧器的安装如图8所示。

    1．右侧正时链条张紧器安装程序
    （1）用拇指重置正时链条张紧器柱塞，并用EN-52234或1/8＂钻头将其固定。
    （2）将柱塞压进张紧器体，把EN-52234或1/8＂钻头插入右正时链条张紧器体侧面的检修孔中，使右正时链条张紧器锁止。
    （3）缓慢释放右侧正时链条张紧器上的压力。右侧正时链条张紧器应保持压缩状态。
    专用工具：EN-52234正时链条张紧器固定销
    2．正时链条张紧器螺栓安装程序
    （1）将链条张紧器安放到位，并将螺栓松弛地安装到汽缸体上。
    （2）紧固正时链条张紧器螺栓。
    （3）在释放传动链条张紧器之前，确认正时标记处于正确位置。
    （4）通过拔出合适的工具，松开正时链条张紧器柱塞。
    （5）通过参见正时链条定位图第二阶段，确认左侧正时链条的正时标记是否对准。
