2011-2012年凯迪拉克SLS(赛威)2.0T(2.0T LNF)正时校对方法
来源:本站整理  作者:佚名  2018-02-26 08:48:08

    凯迪拉克SLS(赛威)2.0T (2.0T LNF ),2011-2012年。
    (一)正时链条和部件图
    如图11-17。

    (二)凸轮轴正时链条、链轮和张紧器的更换
    1.专用工具
    J-45027张紧器工具、J-45059角度测量仪。
    2.拆卸方法
    (1)顺时针旋转曲轴,使1缸处于压缩行程上止点。
      (2)拆下凸轮轴盖。
      (3)拆下发动机前盖。
      (4)拆下正时链条上导板螺栓和导板。
    (5)拆下正时链条张紧器。注意:在拆下正时链条前,必须拆下正时链条张紧器来释放链条张力。否则,正时链条将翘起且很难拆卸。
      (6)在排气凸轮轴六角头处安装一个24mm的扳手,以固定凸轮轴。

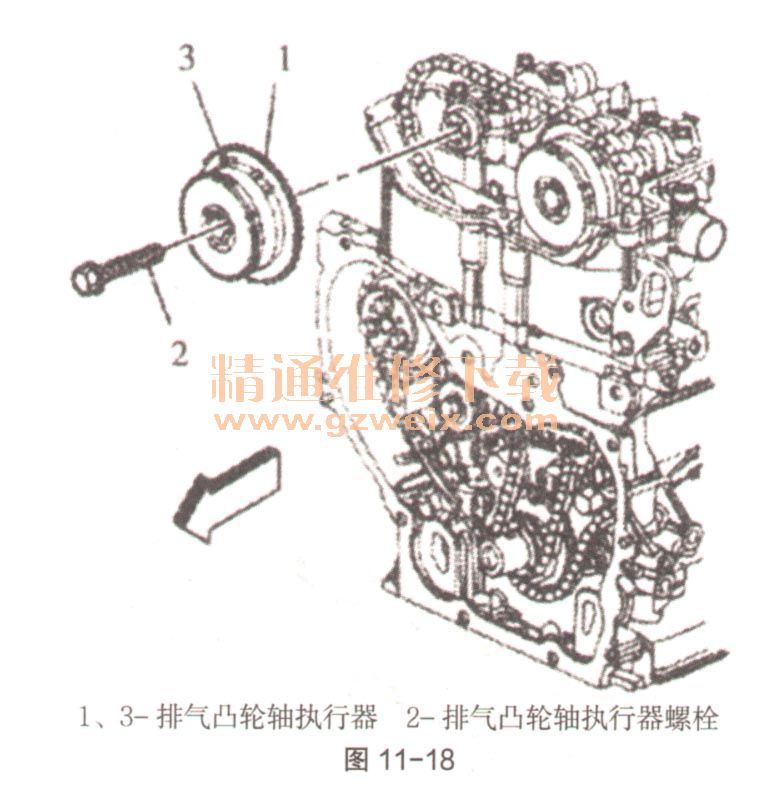

      (7)拆下排气凸轮轴执行器螺栓(如图11-18中2),将排气凸轮轴执行器(如图11-18中1, 3)从凸轮轴和正时链条上拆下。

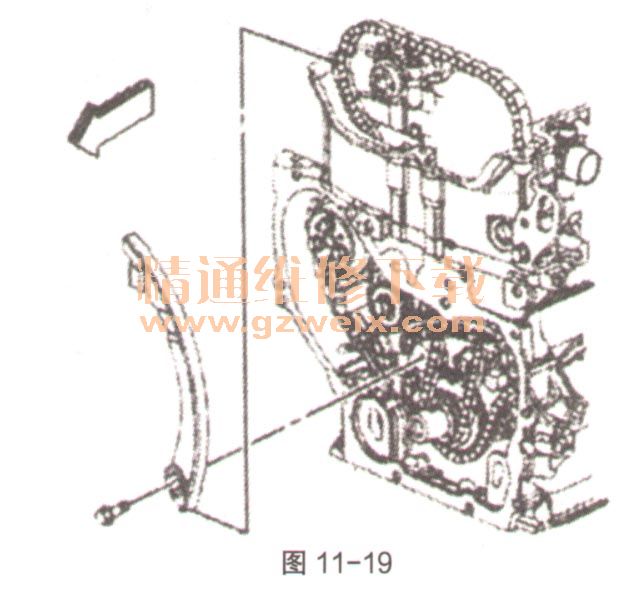

    (8)拆下正时链条张紧器导板螺栓和导板,如图11-19。

    (9)拆下固定正时链条导板检修孔塞,如图11-20。

    (10)拆下固定正时链条导板螺栓和导板,如图11-21。

    (11)在排气凸轮轴六角部位上安装一个24mm扳手,以固定凸轮轴。
    (12)拆下进气凸轮轴执行器螺栓(如图11-22中1),通过汽缸盖顶部,拆下进气凸轮轴执行器(如图11-22中2, 3 )和正时链条。

    (13)拆下摩擦垫圈(如图11-23中1),拆下曲轴链轮(如图11-23中2)。

    (14)如果更换平衡轴正时链条和链轮,执行以下步骤,如果不是,转至安装程序中步骤(9)。
    (15)拆下平衡轴传动链条张紧器螺栓和张紧器,如图11-24。

    (16)拆下可调节平衡轴链条导板螺栓和导板,如图11-25。

    (17)拆下平衡轴传动链条小导板螺栓和导板,如图11-26。

    (18)拆下平衡轴传动链条上导板螺栓和导板,如图11-27。

    (19)拆下平衡轴传动链条(如图11-28中7) 。

    (20)拆下平衡轴传动链轮。
