3．安装方法
如果更换平衡轴正时链条，则完成下列步骤；如果不更换，则转到步骤（9）。
（1）安装平衡轴传动链轮。
（2）安装平衡轴传动链条（如图11-28中7），使彩色链节对准平衡轴传动链轮和平衡轴传动链轮上的标记。链条上有3节彩色链节，2节为铬合金，1节为铜。使用以下步骤以将链节对准链轮。
①放好铜制链节（如图11-28中5），使其对准进气侧平衡轴链轮的正时标记（如图11-28中2） 。
②顺时针转动链条，将镀铬链节（如图11-28中4）对准平衡轴传动链轮上的正时标记（如图11-28中3）（大约在链轮上6点钟位置）。
③将链条（如图11-28中7）放置在水泵传动链轮上。对准并不严格。
④将镀铬链节（如图11-28中6）对准排气侧平衡轴传动链轮的正时标记（如图11-28中1）。
（3）安装平衡轴传动链条上导板和螺栓并紧固至12N·m，如图11-27。
（4）安装平衡轴传动链条小导板和螺栓并紧固至12N·m，如图11-26。
（5）安装可调平衡轴传动链条导板和螺栓并紧固至10N·m，如图11-25。
（6）执行以下步骤，重置正时链条张紧器，如图11-24。
①在孔中将张紧器柱塞旋转90°，并压紧柱塞。
②将张紧器旋转回初始的12点钟位置，并将回形针通过柱塞体中的孔插入张紧器柱塞中的孔内。
（7）安装平衡轴传动链条张紧器和螺栓并紧固至10N·m。
（8）将回形针从平衡轴传动链条张紧器上拆下。
（9）确保进气凸轮轴槽口位于5点钟位置（如图11-29中2），并且排气凸轮轴槽口位于7点钟位置（如图11-29中1）。1号活塞应位于上止点“TDC”位置，曲轴键位于12点钟位置。
（10）安装摩擦垫圈（如装备）。

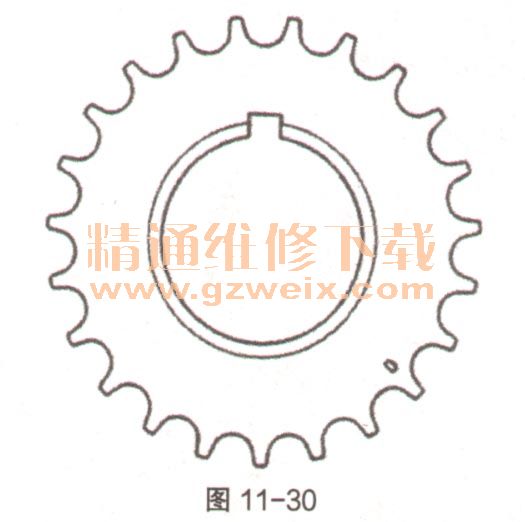

（11）将正时链条传动链轮安装至曲轴，使正时Vi-EI-在5点钟位置，且链轮前部朝外，如图11-30。

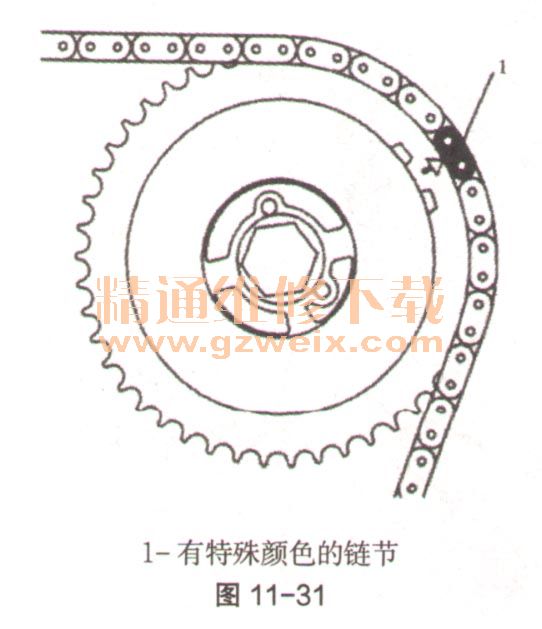

（12）正时标记对准有特殊颜色的链节（如图11-31中1），将进气凸轮轴执行器装配到正时链条上。注意：①正时链条上有3节彩色链节，2节链节为匹配色，1节链节是特殊颜色。执行以下程序以将链节对准执行器，定位链条，使彩色链节可见。②务必使用新的执行器螺栓。
（13）降下正时链条，穿过汽缸盖的开口。小心并确保链条围绕在汽缸体凸台（如图11-32中1、2）的两侧。
（14）定位销对准凸轮轴槽，同时将进气凸轮轴执行器安装在进气凸轮轴上。
（15）用手拧紧新的进气凸轮轴执行器螺栓。

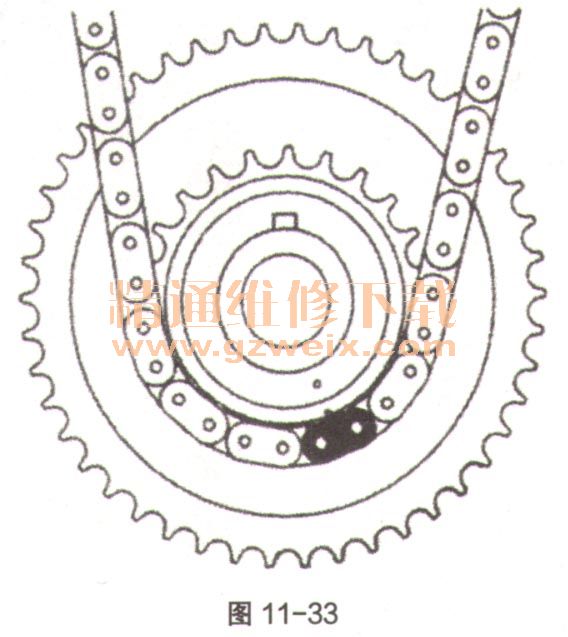

（16）将正时链条包绕在曲轴链轮上，将第一节相同颜色的链节对准曲轴链轮上的正时标记，大约5点钟位置，如图11-33。
（17）安装摩擦垫圈（如装备）。
（18）顺时针转动曲轴以消除所有链条间隙。切勿转动进气凸轮轴。

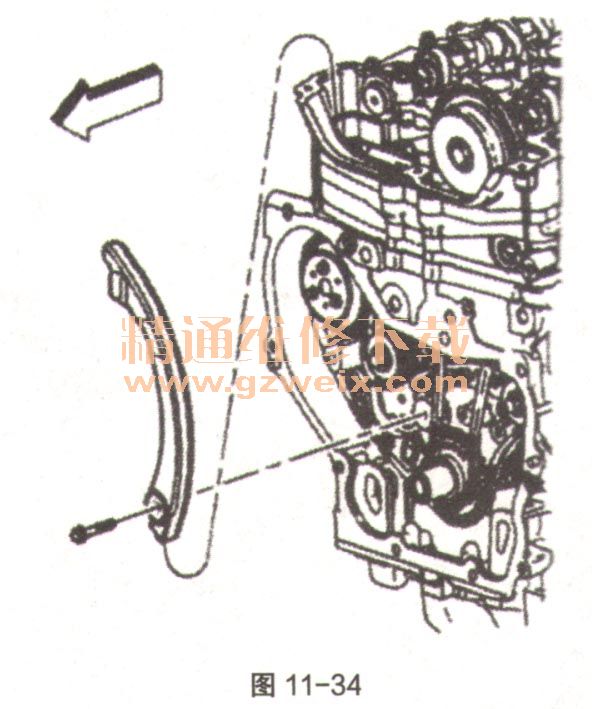

（19）将可调正时链条导板向下安装穿过汽缸盖的开口，并安装可调正时链条螺栓。将螺栓紧固至10N·m，如图11-34。
